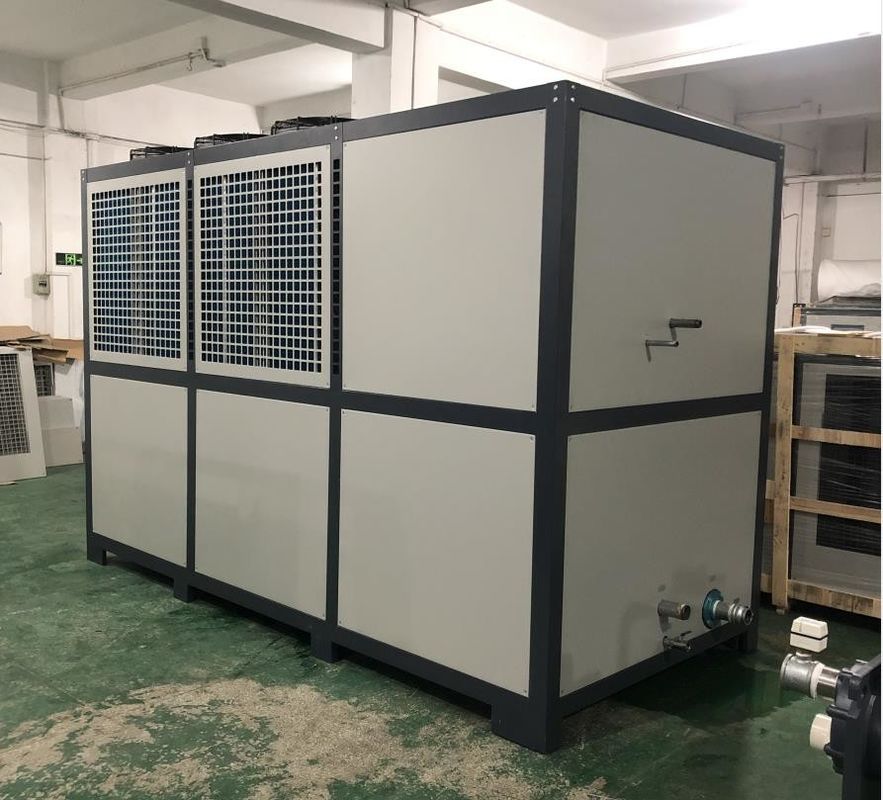

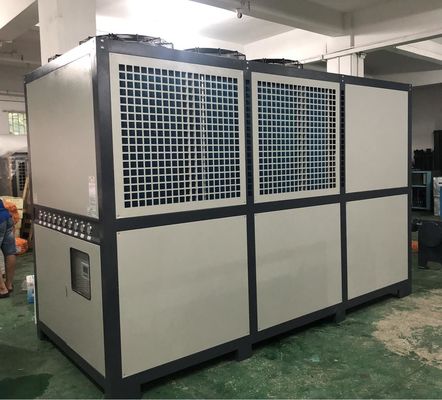

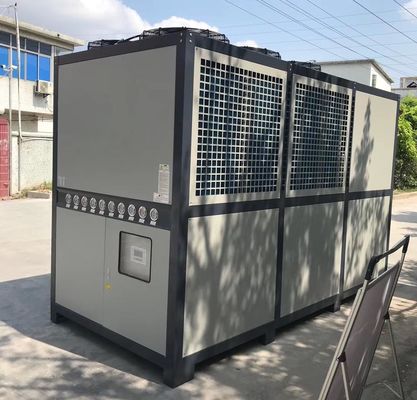

JLSF-50HP خنک کننده آب صنعتی خنک کننده هوا برای گرانولاتور اکسترودر
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-50HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 300 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک هوا | سیستم کنترل: | PLC / میکرو کامپیوتر |
|---|---|---|---|
| دمای آب خروجی: | 5-35 درجه سانتیگراد | نوع کمپرسور: | اسکرول / نیمه هرمتیک / هرمتیک |
| اواپراتور: | کویل مخزن آب / پوسته و لوله / مبدل حرارتی صفحه | کندانسور: | لوله پره دار |
| فن های کندانسور: | محوری / گریز از مرکز | سطح نویز: | ≤75dB(A) |
| ولتاژ: | 220V/380V/415V/440V/480V | فرکانس: | 50 هرتز / 60 هرتز |
| مبرد: | R22/R407C/R134A/R410A/R404A | سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره |
| پمپ: | گریز از مرکز / عمودی | ضمانت: | 12 ماه |
| برجسته کردن: | آب خنک کننده هوا خنک کننده JLSF-50HP,خنک کننده آب خنک کننده هوا,کولر آب صنعتی گرانولاتور,Extruder Air Cooled Water Chiller,Granulator Industrial Water Chiller |
||
توضیحات محصول
JLSF-50HP خنک کننده آب هوا خنک کننده پیچ، گرانولاتور، ورق، پلاستیک
توضیحات محصول:
خنک کننده کمکی اکسترودر یکی از سیستم های خنک کننده مورد استفاده برای ماشین آلات اکستروژن است. در طول کار اکسترودر، به دلیل اصطکاک و تولید گرما،دمای تجهیزات افزایش می یابدبرای حل این مشکل، اکسترودر معمولاً با تجهیزات کمکی مانند کولر مجهز می شود.
عملکرد اصلی کولر کمکی اکسترودر این است که آب خنک کننده را برای کاهش دمای ماشین آلات اکسترودر فراهم کند.کولر آب خنک کننده را به بخش گرم کننده اکسترودر یا سایر قسمت هایی که باید از طریق سیستم گردش خون خنک شوند، ارسال می کند، در نتیجه به طور موثر دمای تجهیزات را کاهش می دهد. این به حفظ تجهیزات در محدوده دمای مناسب کار کمک می کند، بهره وری و کیفیت محصول را بهبود می بخشد،و طول عمر تجهیزات.
کولر کمکی اکسترودر معمولاً شامل یک پمپ آب، کولر، مخزن آب و سیستم کنترل است.پمپ آب برای کشیدن آب خنک کننده از مخزن آب استفاده می شود و آن را به تجهیزات اکستروژر تحویل می دهد، و خنک کننده دمای آب خنک کننده را از طریق تبعید گرما کاهش می دهد و سپس آن را به مخزن آب باز می گرداند.سیستم کنترل می تواند نظارت و تنظیم وضعیت کار کولر برای اطمینان از عملکرد پایدار و کنترل دمای تجهیزات.
استفاده از کولر کمکی اکسترودر می تواند به طور موثر دمای ماشین آلات و تجهیزات اکسترودر را کنترل کند، کارایی تولید و کیفیت محصول را بهبود بخشد.استفاده عاقلانه از کولر ها همچنین می تواند انرژی و منابع را صرفه جویی کندبنابراین، در صنعت پردازش اکستروژن، کولر کمکی اکستروژن یک تجهیزات کمکی مهم است.
مشخصات محصول:
کولر خنک کننده هوا یک تجهیزات خنک کننده رایج است، ویژگی های اصلی آن عبارتند از:
1استقلال:کولر خنک کننده هوا نیازی به اتصال به یک منبع آب خنک کننده خارجی از طریق لوله ها یا پمپ های آب ندارد.
2بهره وری بالا و صرفه جویی در انرژی:کولر خنک کننده با هوا از کمپرسورها و مبادلات گرما با کارایی بالا استفاده می کند که می توانند در مدت زمان کوتاه به نیازهای دمای تنظیم شده برسند.و همچنین می تواند مصرف انرژی را کاهش دهد و اثرات بهتر صرفه جویی در انرژی داشته باشد.
3نگهداري آسان:یخچال خنک کننده هوا ساختار ساده، نگهداری آسان، تمیز کردن و تعمیر آسان است.
4. صداي کم:کولر خنک کننده هوا دارای سر و صدا کم کار است و با محیط اطراف و کارکنان تداخل نخواهد داشت.
5کنترل اتوماتیک:کولر خنک کننده هوا سیستم کنترل پیشرفته ای را اتخاذ می کند که می تواند درجه حرارت و رطوبت را به طور خودکار تنظیم کند تا اثر خنک کننده پایدار و قابل اعتماد را تضمین کند.
6انعطاف پذیری:کولر خنک کننده هوا می تواند به تنهایی یا در کنار تجهیزات دیگر برای پاسخگویی به نیازهای مختلف استفاده شود.
به طور کلی، کولر خنک کننده با هوا دارای ویژگی های استقلال، کارایی بالا و صرفه جویی در انرژی، نگهداری آسان، سر و صدا کم، کنترل خودکار و انعطاف پذیری است.و یک تجهیزات ایده آل است که به طور گسترده در نیازهای مختلف یخچال استفاده می شود.
اصل کار:
اجزای اصلی کولر خنک کننده هوا شامل یک کمپرسور، یک تهویه هوا، یک شیر انبساط و یک تبخیرگر است. در اینجا یک مرور کلی از جریان کار آن ارائه شده است:
1کمپرسور گاز خنک کننده با فشار پایین و دمای پایین را جذب می کند و آن را به گاز با فشار بالا و دمای بالا فشرده می کند.
2این گاز خنک کننده با دمای بالا و فشار بالا وارد تهویه کننده هوا می شود، با هوای اطراف تبادل گرما می کند و گرما را به محیط خارج می کند.در حالی که یخچال از حالت گازی به حالت مایع فشرده می شود.
3مایع خنک کننده با فشار بالا از شیر انبساط عبور می کند، فشار ناگهان کاهش می یابد و به مایع خنک کننده با فشار پایین و دمای پایین تبدیل می شود.
4مایع خنک کننده با دمای پایین و فشار پایین وارد تبخیر کننده می شود، گرما را جذب می کند و به صورت گاز تبخیر می شود.و دمای داخلی کاهش می یابد تا به هدف خنک کننده برسد.
5گاز خنک کننده دوباره به کمپرسور جذب می شود تا یک چرخه را تکمیل کند.
مزایای کولر های خنک کننده هوا شامل نصب ساده، عدم نیاز به برج های خنک کننده و پمپ های آب خنک کننده و هزینه های نگهداری پایین است.کارایی آن کمتر از کولر های آب خنک است.، به خصوص در دمای محیط بالا و بهره وری آن بیشتر کاهش می یابد
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 دریچه توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
کولر های کوچک خنک کننده هوا برای بسیاری از صنایع و کاربردهای مختلف مناسب هستند، از جمله اما محدود به موارد زیر:
1صنعت الکترونیک:یخچال های کوچک خنک کننده هوا می توانند برای محصولات فن آوری بالا مانند نیمه هادی، نوری و اجزای الکترونیکی یخچال فراهم کنند تا عملکرد عادی تجهیزات را تضمین کنند.
2صنعت داروسازی:یخچال های کوچک خنک کننده هوا می توانند اثر خنک کننده ای پایدار را برای پیوند در فرآیند تولید دارویی که نیاز به کنترل دمای دارد فراهم کنند، کیفیت و ایمنی داروها را تضمین کنند..
3صنعت مواد غذایی:یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهایی که نیاز به کنترل دمای در طول پردازش، ذخیره سازی و حمل و نقل مواد غذایی دارند فراهم کنند تا کیفیت و ایمنی مواد غذایی تضمین شود.
4صنعت پلاستیک:یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهای دمای کنترل شده در قالب بندی تزریق پلاستیک، قالب سازی ضربه، قالب سازی اکستروژن و غیره فراهم کنند.برای اطمینان از کیفیت محصول و بهره وری تولید.
5صنعت شیمیایی:یخچال های کوچک خنک کننده هوا می توانند خنک کننده برای پیوندهایی باشند که نیاز به کنترل دمای در فرآیند تولید شیمیایی دارند تا کیفیت و ایمنی محصولات شیمیایی تضمین شود.
به طور کلی، یخچال های کوچک خنک کننده هوا برای موقعیت های مختلف که نیاز به یخچال دارند مناسب هستند و راه حل های خنک کننده کارآمد، پایدار و قابل اعتماد را برای صنایع مختلف فراهم می کنند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه سیستم گردش آب خنک کننده به بخش گرم کننده اکسترودر می رسد؟
سیستم گردش آب خنک کننده، آب خنک کننده را به بخش گرم کننده اکسترودر از طریق مراحل زیر تحویل می دهد:
1. پمپ آب آب را جذب می کند:سیستم گردش خون کولر معمولا شامل یک پمپ آب است که مسئول جذب آب خنک کننده از مخزن آب است.پمپ آب آب را از مخزن با ایجاد یک فشار خاص جذب می کند.
2جریان آب به اکسترودر:پس از اینکه آب خنک کننده پمپا از پمپ آب عبور می کند، وارد سیستم لوله کشی کولر می شود. سیستم لوله کشی آب را به بخش گرم شده اکسترودر هدایت می کند.
3گردش آب خنک کننده:وقتی آب خنک کننده وارد قسمت گرم کننده دستگاه شد، شروع به گردش می کند.آب خنک کننده از طریق لوله ها یا کویل های خنک کننده در اطراف بخش گرم کننده اکسترودر قرار می گیرد تا گرما را جذب کرده و دمای تجهیزات را کاهش دهد..
4تبعید گرما:هنگامی که آب خنک کننده از قسمت گرم کننده اکسترودر عبور می کند، گرما را جذب می کند و گرم می شود. آب خنک کننده سپس از طریق یک خنک کننده مانند رادیاتور یا کاندنسر عبور می کند.برای دفع گرما و کاهش دمای آب.
5بازگشت آب خنک کننده:آب خنک شده دوباره به مخزن آب کولر می رود.آب خنک کننده یک چرخه را تکمیل می کند و آماده پمپ شدن دوباره و تحویل به بخش گرم شده اکسترودر است..
از طریق گردش مداوم، کولر می تواند به طور پایدار آب خنک کننده را به بخش گرم کننده اکسترودر که نقش خنک کننده و تجهیزات خنک کننده را بازی می کند، تحویل دهد.این اطمینان حاصل می کند که اکسترودر در محدوده مناسب دمای کار و بهبود بهره وری تولید و کیفیت محصول کار می کند.
