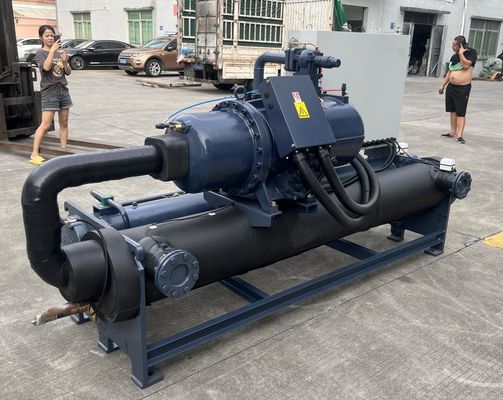

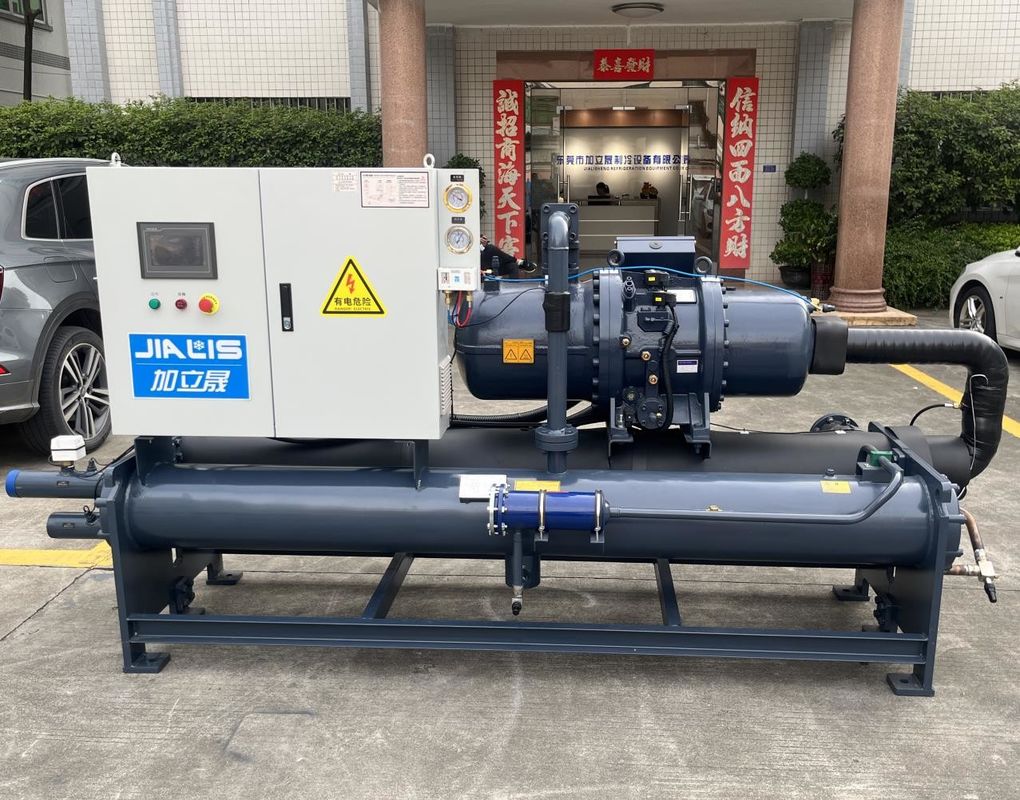

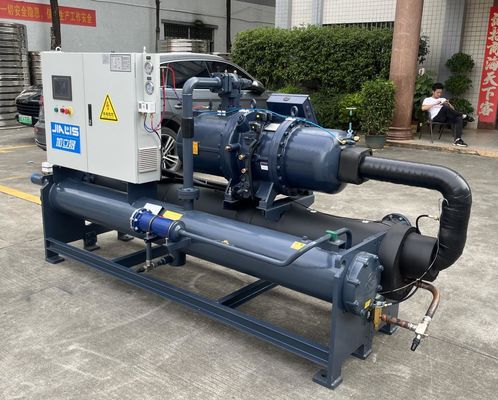

JLSW-105D خنک کننده پیچ صنعتی خنک کننده آب برای کوره خلاء مطبوع گرم
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSW-105D |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر پیچی آب خنک | دمای خنک کننده: | 5-35 ℃ |
|---|---|---|---|
| نوع کمپرسور: | پیچ کمپرسور | برند کمپرسور: | هانبل |
| ظرفیت خنک کننده: | 100-1000 کیلو وات | سیستم کنترل: | PLC |
| کنترل کننده: | کنترل ریزپردازنده | اواپراتور: | پوسته و لوله |
| کندانسور: | پوسته و لوله | سطح نویز: | ≤75dB(A) |
| حفاظت: | اضافه بار کمپرسور، فشار زیاد/پایین، جریان آب، توالی فاز، ضد یخ زدگی | مبرد: | R22/R407C/R134A/R410A |
| ولتاژ: | 380V/3N/50Hz | منبع برق: | 380V/3N/50Hz |
| ضمانت: | 1 سال | ||
| برجسته کردن: | یخچال آب خنک کننده پیچ صنعتی,یخچال پیچ آب سرد شده با فشار گرم,یخچال صنعتی خنک کننده با آب,Hot Press Water Cooled Screw Chiller,Vacuum Furnace water cooled industrial chiller |
||
توضیحات محصول
JLSW-105D ماشین پوشش الکترود خنک کننده پیچ آب، فشار گرم، کوره خلاء، تجهیزات بسته بندی باتری
توضیحات محصول:
خنک کننده پیچ آب سرد یک تجهیزات خنک کننده رایج است که ترکیبی از کمپرسور پیچ و فن آوری تبعید گرما خنک کننده آب است.تبخیرگرسیستم گردش آب خنک کننده و سیستم کنترل.
شرح کلی یک خنک کننده پیچ آب سرد در زیر است:
1کمپرسور پیچ:یخچال پیچک آب خنک کننده از یک کمپرسور پیچک به عنوان دستگاه فشرده سازی اصلی استفاده می کند.کمپرسور پیچ فشرده کننده خنک کننده از طریق دو روتور پیچ متقابل برای افزایش فشار و درجه حرارتکمپرسورهای پیچ دار بسیار کارآمد و قابل اعتماد هستند و می توانند خنک کننده ای پایدار فراهم کنند.
2. تهویه کننده:تهویه کننده بخش رادیاتور یخچال پیچ آب خنک است که برای آزاد کردن گرما و خنک کردن یخچال با دمای بالا و فشار بالا که توسط کمپرسور فشرده می شود استفاده می شود.تهویه کننده معمولا ساختار لوله ها و باله ها را اتخاذ می کند، و خنک کننده با جریان گردش آب تباه و خنک می شود.
3تبخيرگر:تبخیرگر بخشی از خنک کننده پیچ آب خنک کننده است که برای جذب گرما تولید شده توسط تجهیزات یا سیستم خنک شده استفاده می شود.یخچال از مایع به گاز تغییر می کند، جذب گرما و حمل آن، در نتیجه کاهش دمای تجهیزات یا سیستم خنک شده است.
4سیستم گردش آب خنک کننده:خنک کننده پیچ آب خنک کننده آب خنک کننده از طریق سیستم گردش آب خنک کننده تأثیر خنک کننده را حفظ می کند. پمپ آب گردش آب آب خنک کننده را از تهویه کننده خارج می کند.و بعد از عبور از تبخیرگر برای جذب گرما، آن را به تهویه کننده برای از بین بردن گرما جریان می دهد، شکل دادن به یک چرخه.
5سیستم کنترل:خنک کننده های پیچ آب سرد معمولاً مجهز به سیستم های کنترل پیشرفته برای نظارت و تنظیم فرآیند خنک کننده هستند.کنترل جریان و سایر توابع برای اطمینان از عملکرد پایدار و کارآمد کولر.
لازم به ذکر است که خنک کننده پیچ آب خنک کننده نیاز به یک سیستم آب رسانی و تخلیه پایدار برای اطمینان از عملکرد عادی دارد. علاوه بر این، با توجه به الزامات خاص کاربرد،یخچال های پیچک آب سرد نیز می توانند با توابع اضافی مجهز شوند.، مانند کار مشترک چندین واحد، بهینه سازی بهره وری انرژی و غیره
ویژگی های تولید:
مزایایی از خنک کننده های پیچ آب:
1کارایی تبعید گرما:خنک کننده پیچ آب، گرما را از طریق خنک کننده آب به آب خنک کننده منتقل می کند و سپس گرما را از طریق سیستم گردش آب خنک کننده تخلیه می کند.به دلیل ظرفیت گرمای خاص آب، خنک سازی آب معمولاً کارایی بیشتری برای از بین بردن گرما دارد و می تواند گرما را به طور موثرتر از بین ببرد.
2ثبات سیستم:سیستم خنک کننده آب پایدارتر از سیستم خنک کننده هوا است. خنک کننده پیچ آب خنک کننده می تواند دمای آب خنک کننده پایدار را از طریق سیستم گردش آب فراهم کند.و به تغییرات دمای محیط و رطوبت حساس نیستاین باعث می شود سیستم های خنک شده با آب برای کاربردهای طولانی مدت و کنترل شده با دمای مناسب تر باشند.
3عملیات ساکت:خنک کننده های پیچ آب خنک کننده های آب خنک کننده ها به طور کلی خاموش تر از خنک کننده های خنک کننده هوا هستند.تاثیر سر و صدا بر محیط داخلی کم است، و برای مکان هایی که نیاز به سر و صدا بالایی دارند مناسب است.
اصل کار:
اصول کار کولر پیچ آب خنک کننده عمدتا شامل چهار فرآیند فشرده سازی، تهویه، گسترش و تبخیر است.
1فرآیند فشرده سازی:تحت عمل کمپرسور پیچ، یخچال به یک گاز با دمای بالا و فشار بالا فشرده می شود، در حالی که گرمای اطراف را جذب می کند.
2. فرآیند چگال کردن:یخچال با دمای بالا و فشار بالا وارد تهویه کننده می شود و از طریق تماس با آب سرد یا هوای اطراف، گرما را منتشر می کند و به مایع با فشار بالا خنک می شود.
3. روند گسترش:مایع خنک کننده با فشار بالا از طریق شیر گاز وارد تبخیر کننده می شود فشار ناگهان کاهش می یابدو یخچال مایع به یک یخچال با فشار پایین گسترش می یابد در حالی که گرمای اطراف را جذب می کند..
4فرآیند تبخیر:یخچال با فشار پایین وارد تبخیر کننده می شود، گرما اطراف را از طریق تماس با آب یا هوا جذب می کند، به یک یخچال با دمای پایین و فشار پایین تبدیل می شود،و به فرآیند فشرده سازی باز می گردد.
از طریق چنین فرایندی چرخه ای، خنک کننده پیچ آب خنک می تواند آب سرد را به منطقه ای که نیاز به خنک شدن دارد تحویل دهد تا اثرات خنک کننده، تخلیه مرطوب کننده و حفظ هوای تازه را به دست آورد.در عین حال، خنک کننده پیچ به آب نیز مقدار خاصی از گرما را منتشر می کند،که برای اطمینان از عملکرد عادی سیستم باید از طریق برج های خنک کننده یا سایر تجهیزات خنک کننده گرما از بین برود.
پارامترهای فنی:
| مدل | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| ظرفیت خنک کننده | KW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 3N-380V/415 50HZ/60HZ | |||||||||
| کمپرسور | نوع | پیچ نیمه هرتمیک | ||||||||
| قدرت | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| جریان الکتریکی | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| مواد خنک کننده | نوع | R22/R407c | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| تبخیرگر | پوسته و لوله | |||||||||
| جریان | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| قطر | اینچ | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| کمپرسور | نوع | پوسته و لوله | ||||||||
| جریان | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| قطر | اینچ | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| وزن واحد | کیلوگرم | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| مدل | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| ظرفیت خنک کننده | KW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 3N-380V/415 50HZ/60HZ | |||||||||
| کمپرسور | نوع | پیچ نیمه هرتمیک | ||||||||
| قدرت | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| جریان الکتریکی | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| مواد خنک کننده | نوع | R22/R407c | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| تبخیرگر | پوسته و لوله | |||||||||
| جریان | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| قطر | اینچ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| کمپرسور | نوع | پوسته و لوله | ||||||||
| جریان | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| قطر | اینچ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| وزن واحد | کیلوگرم | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
صنعت کاربرد:
در فرآیند تولید باتری، کولر می تواند برای خنک کردن تجهیزات و قطعات زیر استفاده شود:
1دستگاه پوشش الکترود:دستگاه پوشش الکترود برای پوشش مواد الکترود بر روی ورق الکترود باتری استفاده می شود. در طول این فرآیند، دستگاه پوشش گرما تولید می کند،که نیاز به خنک سازی برای حفظ ثبات فرآیند پوشش و کیفیت ورق الکترود دارد- کولر می تواند برای خنک کردن رول و قسمت سر پوشش دستگاه پوشش الکترود مورد استفاده قرار گیرد تا اطمینان حاصل شود که درجه حرارت در محدوده مناسب کنترل می شود.
2. مطبوعات داغ:فشار گرم برای فشار گرم بر روی صفحه الکترود، جدا کننده، کلکتور جریان و سایر اجزای موجود برای تشکیل یک صفحه باتری استفاده می شود.به دلیل دمای بالا و فشار، مقدار زیادی گرما تولید خواهد شد. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3کوره خلاء:در تولید باتری، برخی از فرآیندهای لازم است در محیط خلاء انجام شود، مانند خشک کردن و سینتر کردن.کوره های خلاء در طول این فرآیندهای تولید گرما و نیاز به خنک سازی برای حفظ دمای پایدار در داخل کوره خلاء. کولر می تواند برای خنک کردن سیستم خنک کننده کوره خلاء برای اطمینان از ثبات فرآیند و کیفیت محصول استفاده شود.
4تجهیزات بسته بندی باتری:در مرحله نهایی تولید باتری، باتری ها نیاز به بسته بندی دارند، مانند ظرف های فلزی یا پلاستیکی.برخی از تجهیزات گرما تولید می کنند و باید خنک شوند تا ثبات فرآیند بسته بندی و کیفیت محصول را تضمین کنند.کولرها می توانند برای خنک کردن تجهیزات بسته بندی و حفظ دمای در محدوده مناسب استفاده شوند.
این تجهیزات و قطعات در تولید گرما در طول فرآیند تولید باتری شرکت می کنند.و نیاز به خنک کننده برای حفظ ثبات فرآیند و کیفیت محصولکولرها نقش مهمی در صنعت تولید باتری دارند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه کولر اطمینان حاصل می کند که دمای محیط آزمایش در طول آزمایش چرخه شارژ و تخلیه باتری پایدار است؟
در آزمایش چرخه شارژ و تخلیه باتری، کولر می تواند ثبات دمایی محیط آزمایش را به روش های زیر تضمین کند:
1تجهیزات آزمایش خنک کننده:آزمایش چرخه شارژ-افزایش معمولا شامل استفاده از تجهیزات آزمایش مانند بنک های آزمایش، اسلات های آزمایش و غیره است.کولر می تواند دمای تجهیزات آزمایش را با خنک کردن سیستم خنک کننده تجهیزات آزمایش کنترل کند.تجهیزات آزمایش خنک کننده مانع از گرم شدن بیش از حد تجهیزات و تأثیر بر دقت نتایج آزمایش می شود.
2نمونه باتري رو خنک کندر طول آزمایش چرخه شارژ-افزایش، نمونه باتری گرما تولید می کند. کولر می تواند دمای نمونه باتری را با خنک کردن آن کنترل کند. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3سیستم کنترل دمای:یخچال ها معمولاً مجهز به یک سیستم کنترل دما هستند که می توانند دمای مایع خنک کننده یا آب سرد را با دقت کنترل کنند.با تنظیم پارامترهای مناسب تنظیم و کنترل دمای، کولر می تواند دمای محیط آزمایش را با توجه به الزامات آزمایش و ویژگی های نمونه به طور پایدار حفظ کند.
4سنسور درجه حرارت و کنترل بازخورد:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalبه این ترتیب، کنترل حلقه بسته درجه حرارت می تواند تحقق یابد، به طوری که دمای محیط آزمایش می تواند در یک محدوده از پیش تعیین شده پایدار شود.
از طریق روش های فوق، کولر می تواند یک اثر خنک کننده پایدار را فراهم کند تا اطمینان حاصل شود که دمای محیط آزمایش در طول آزمایش چرخه شارژ و تخلیه باتری پایدار است.این امر دقت و تکرار نتایج آزمایش را تضمین می کند و در عین حال داده های قابل اعتماد را برای ارزیابی عملکرد باتری و پیش بینی عمر باتری فراهم می کند..
