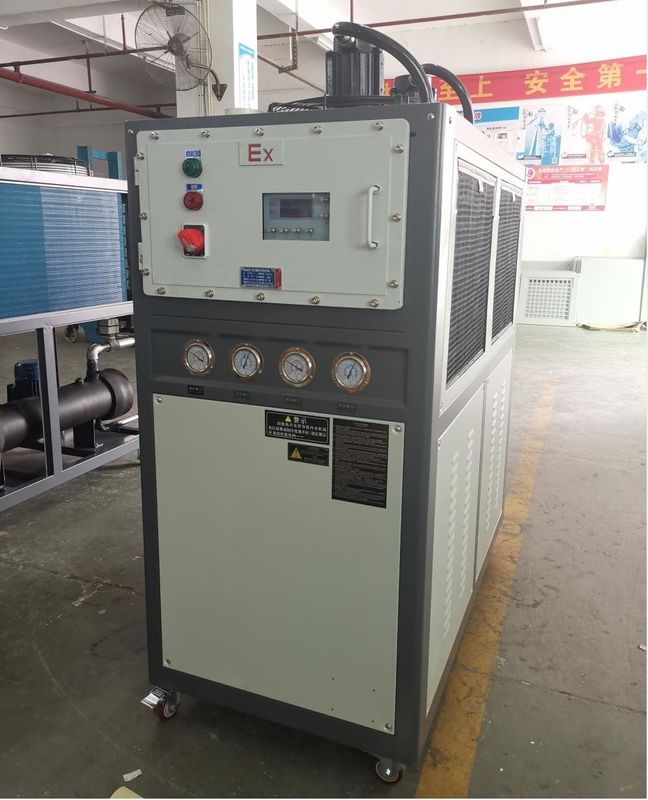

JLSF-10AD PLC خنک کننده آب ضد انفجار برای پردازش نفت پردازش گاز
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-10AD |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 18 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 200 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | چیلر آب ضد انفجار هوا خنک | کمپرسور: | اسکرول ضد انفجار |
|---|---|---|---|
| اواپراتور: | پوسته و لوله | کندانسور: | فین شده |
| سیستم کنترل: | PLC | کنترل کننده: | ریزپردازنده |
| حفاظت: | فشار بالا/پایین، اضافه بار، توالی فاز، ضد یخ زدگی | سطح نویز: | 60 دسی بل |
| سطح حفاظت: | IP54 | ضمانت: | 1 سال |
| برجسته کردن: | خنک کننده آب ضد انفجار برای پردازش روغن,یخچال آب ضد انفجار برای پردازش گاز,یخچال های ضد انفجار PLC,Gas Processing Explosion Proof Water Chiller,PLC explosion proof chillers |
||
توضیحات محصول
JLSF-10AD خنک کننده آب ضد انفجار پردازش نفت و گاز، خنک سازی تجهیزات، سیستم های تهویه تونل
توضیحات محصول:
کولر ضد انفجار یک تجهیزات خنک کننده است که به ویژه برای مکان های قابل احتراق و انفجاری طراحی شده است. اجزای اصلی آن شامل کمپرسورها، موتورها، تهویه کننده ها، تبخیر کننده ها و غیره است.یخچال های ضد انفجار از اجزای طراحی ضد انفجار استفاده می کنند که عمدتاً شامل جنبه های زیر است::
1موتور ضد انفجار:موتور یخچال ضد انفجار یک موتور ضد انفجار را اتخاذ می کند و پوسته و سیم کشی آن از مواد ضد انفجار ساخته شده است تا از جرقه موتور جلوگیری شود.
2کمپرسور ضد انفجار:کمپرسور کولر ضد انفجار یک کمپرسور ضد انفجار را اتخاذ می کند.و اجزای داخلی مکانیکی و الکتریکی آن طراحی ضد انفجار را اتخاذ می کنند تا عملکرد ایمن آن را در یک محیط قابل احتراق و انفجاری تضمین کنند..
3. تهویه ضد انفجار:تهویه دهنده یخچال ضد انفجار یک تهویه دهنده ضد انفجار را اتخاذ می کند.و ماده و ساختار آن به طور خاص برای محیط های قابل احتراق و انفجاری طراحی شده است تا از ایجاد انفجار جلوگیری شود..
4. تبخیر دهنده ضد انفجار:تبخیر کننده یخچال ضد انفجار نیز از تبخیر کننده ضد انفجار استفاده می کند و مواد و ساختار خاص آن می تواند در محیط قابل احتراق و انفجاری به طور ایمن کار کند.
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectدر عین حال، هنگام استفاده از یک کولر ضد انفجار،همچنین لازم است که مطابق با مقررات ایمنی و الزامات عملیاتی مربوطه برای اطمینان از ایمنی تجهیزات کار شود..
ویژگی های تولید:
کولر ضد انفجار یک نوع تجهیزات خنک کننده است که به طور خاص برای مکان های قابل احتراق و انفجاری طراحی شده است. ویژگی های اصلی آن شامل جنبه های زیر است:
1طراحی ضد انفجار:کولر ضد انفجار یک طراحی ضد انفجار را اتخاذ می کند. اجزای اصلی آن مانند موتورها، کمپرسورها و تهویه کننده ها با مواد و سازه های ضد انفجار طراحی شده اند.و می تواند به طور ایمن در محیط های قابل احتراق و انفجاری کار کند.
2بهره وری بالا و صرفه جویی در انرژی:یخچال های ضد انفجار از کمپرسورها و تهویه کننده های با کارایی بالا استفاده می کنند که کارایی خنک کننده بالایی دارند و می توانند انرژی را صرفه جویی کنند.
3نصب انعطاف پذیر:کولر ضد انفجار می تواند در داخل یا در خارج نصب شود و انتخاب و نصب نوع می تواند با توجه به نیازهای خاص انجام شود.
4نگهداري ساده:خنک کننده های ضد انفجار نسبتاً آسان برای نگهداری هستند و فقط نیاز به تمیز کردن و نگهداری منظم دارند که نگهداری نسبتاً آسان است.
5دقت کنترل درجه حرارت بالا:کولر ضد انفجار مجهز به یک سیستم کنترل دما دقیق است که می تواند کنترل دما دقیق را به دست آورد.
6طیف گسترده ای از کاربردهای:یخچال های ضد انفجار برای مکان های قابل اشتعال و منفجره مانند صنعت پتروشیمی، معدن زغال سنگ، تولید دارویی و نقاشی مناسب هستند.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectدر عین حال، هنگام استفاده از یک کولر ضد انفجار،همچنین لازم است که مطابق با مقررات ایمنی و الزامات عملیاتی مربوطه برای اطمینان از ایمنی تجهیزات کار شود..
اصل کار:
اصل کار کولر ضد انفجار اساساً با کولر معمولی یکسان است.اما مجموعه ای از اقدامات ضد انفجار در طراحی و ساخت برای اطمینان از عملیات ایمن در محیط های خطرناک انجام شده استاصول کلی کار کولر های ضد انفجار عبارتند از:
1چرخه خنک کننده:کولر ضد انفجار گرما تولید شده در تجهیزات یا فرآیند را از طریق محیط گردش (معمولا آب یا دیگر مایعات خنک کننده) جذب می کند.و آن را به خنک کننده برای تبعید گرما می برد، و سپس محیط خنک کننده به تجهیزات برای خنک کننده بازمی گردد.
2کمپرسور:کولر دارای یک کمپرسور در داخل است که یخچال را فشرده می کند تا به یک گاز با دمای بالا و فشار بالا تحت فشار بالا تبدیل شود.
3. تهویه کننده:گاز با دمای بالا و فشار بالا از مجفف عبور می کند، با محیط خنک کننده تماس می گیرد و گرما را آزاد می کند، خنک کننده را خنک می کند و آن را به حالت مایع تبدیل می کند.
4. دریچه گشایش:مایع خنک کننده از طریق شیر انبساط وارد تبخیر کننده می شود.عملکرد شیر انبساط این است که فشار و دمای یخچال را کاهش دهد تا به یک گاز تبخیر شده با دمای پایین و فشار پایین تبدیل شود.
5تبخيرگر:گاز تبخیر شده با دمای پایین و فشار پایین از بخار گذار می شود، با تجهیزات یا فرآیند خنک کننده تماس می گیرد، گرما را جذب می کند و آن را خنک می کند.
در کولر ضد انفجار، کلید اصل کار طراحی و ساخت ضد انفجار است.
برخی از اقدامات مشترک حفاظت از انفجار:
- اجزای الکتریکی ضد انفجار:برای جلوگیری از انفجار ناشی از جرقه های الکتریکی از موتورهای ضد انفجار، سوئیچ ها، سنسورها و غیره استفاده کنید.
-شکل ضد انفجار:پوسته یخچال یک طراحی ضد انفجار را اتخاذ می کند که می تواند به فشار داخلی و دمای داخلی مقاومت کند و از ورود گاز های قابل احتراق خارجی به داخل جلوگیری کند.
- تخليه گاز انفجاري:تخلیه گاز انفجاری در طراحی کولر برای آزاد کردن فشار انفجاری فراتر از محدوده امن در نظر گرفته شده است.
- انتخاب مواد:استفاده از مواد مقاوم در برابر دمای بالا، ضد خوردگی و ضد انفجار برای اطمینان از اینکه کولر می تواند در محیط های خطرناک مقاومت کند و از خطرات انفجار جلوگیری کند.
موارد فوق اصول عمومی کار و اقدامات ضد انفجار ضد انفجار خنک کننده های ضد انفجار است.اصول کار خاص و جزئیات طراحی ممکن است با توجه به استانداردهای مختلف ضد انفجار و الزامات کاربرد متفاوت باشد..
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 دریچه توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب | 16 فن |
پارامترهای فنی:
| مدل | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | |||||||||
| قدرت | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| حجم پر کردن | کیلوگرم | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1" | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | |||||||||
| فن | نوع | جریان محوری | |||||||||
| حجم هوا | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| اندازه ماشین | L | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
صنعت کاربرد:
یخچال های ضد انفجار عمدتاً در صنایع زیر استفاده می شوند که الزامات بالایی برای ایمنی تجهیزات و قابلیت های ضد انفجار دارند:
1صنایع شیمیایی:صنعت شیمیایی شامل بسیاری از مواد قابل احتراق و انفجاری مانند تولید مواد شیمیایی، پالایش نفت، تولید رنگ و غیره است.خنک کننده های ضد انفجار می توانند برای خنک کردن ایمن و کنترل دمای تجهیزات و فرآیندهای شیمیایی استفاده شوند.
2صنعت نفت و گاز:در طول استخراج نفت و گاز، ذخیره سازی، حمل و نقل و پردازش، خطرات انفجار و آتش وجود دارد.خنک کننده های ضد انفجار می توانند برای خنک سازی و کنترل دمای تجهیزات برای اطمینان از عملکرد ایمن در محیط های خطرناک استفاده شوند..
3صنعت داروسازی:برخی از مواد شیمیایی مورد استفاده در فرایندهای دارویی می توانند انفجاری یا قابل اشتعال باشند.تضمین ایمنی فرآیند دارویی و کیفیت محصول.
4صنعت الکترونیک و نیمه هادی:مواد شیمیایی و تجهیزات مورد استفاده در فرآیند تولید الکترونیک و نیمه هادی ممکن است خطر انفجار و آتش را ایجاد کنند.خنک کننده های ضد انفجار می توانند برای خنک سازی و کنترل دمای تجهیزات الکترونیکی و تجهیزات تولید نیمه هادی استفاده شوند.حفاظت از محیط تولید.
5صنعت خودرو:تولید خودرو شامل روش های مختلف رنگ آمیزی، اسپری و خشک کردن است و رنگ های اسپری و محلول ها قابل احتراق هستند.خنک کننده های ضد انفجار می توانند برای ایجاد خنک سازی و کنترل درجه حرارت ایمن برای تجهیزات رنگ و خشک کردن استفاده شوند.
6معادن زغال سنگ و صنایع معدن:خطر تجمع و انفجار گاز های قابل احتراق در معادن زغال سنگ و معادن وجود دارد.خنک کننده های ضد انفجار می توانند برای خنک سازی و کنترل درجه حرارت ایمن برای اطمینان از عملکرد ایمن تجهیزات و فرآیندهای معدن استفاده شوند.
یخچال های ضد انفجار دارای طراحی ایمنی ویژه و اقدامات ضد انفجار مانند استفاده از اجزای الکتریکی ضد انفجار، مواد مقاوم در برابر دمای بالا،محفظه های ضد انفجار، و غیره برای کاهش خطر انفجار یا آتش ناشی از تجهیزات در محیط های خطرناک.یخچال های ضد انفجار تجهیزات مهمی برای اطمینان از ایمنی فرآیند و حفاظت از زندگی و اموال کارکنان هستند..
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
کولر ضد انفجار چقدر امن است؟
عملکرد ایمنی یخچال های ضد انفجار از طریق طراحی و ساخت ویژه برای اطمینان از عملکرد ایمن در محیط های خطرناک است.موارد زیر ملاحظات مربوط به عملکرد ایمنی یخچال های ضد انفجار است::
1طراحی ضد انفجار:یخچال های ضد انفجار از طراحی ضد انفجار استفاده می کنند، از جمله استفاده از محفظه های ضد انفجار، اجزای الکتریکی ضد انفجار و مواد ضد انفجار.این تدابیر طراحی از جرقه ها یا سایر منابع احتمالی انفجار جلوگیری می کنند..
2. انطباق با استانداردهای ضد انفجار:یخچال های ضد انفجار معمولاً مطابق با استانداردها و مشخصات خاص ضد انفجار هستند، مانند استانداردهای ضد انفجار کمیسیون بین المللی الکتروتکنیک (IEC) ،استانداردهای اروپایی ضد انفجار (ATEX)، و غیره آنها به طور دقیق آزمایش و گواهینامه برای عملکرد ایمن در جوهای انفجاری.
3تخلیه گاز انفجار:تخلیه گاز انفجاری در طراحی یخچال های ضد انفجاری در نظر گرفته می شود تا فشار انفجاری را فراتر از محدوده امن آزاد کند و آسیب به تجهیزات و پرسنل را کاهش دهد.
4نظارت بر دمای و فشار:یخچال های ضد انفجار معمولاً مجهز به دستگاه های نظارت بر دما و فشار هستند که می توانند وضعیت کار تجهیزات را در زمان واقعی کنترل کنند.هنگامی که دمای یا فشار از محدوده امن فراتر رود، آن را به یک آژیر زنگ خواهد زد یا به طور خودکار متوقف می شود برای جلوگیری از خطر بالقوه.
5مواد مقاوم به دمای بالا:یخچال های ضد انفجار از مواد مقاوم در برابر دمای بالا استفاده می کنند.که می تواند ثبات ساختاری و یکپارچگی را در محیط های با دمای بالا حفظ کند و خطرات ایمنی ناشی از دمای بالا را کاهش دهد.
6حفاظت از اضافه بار:خنک کننده های ضد انفجار معمولاً دارای یک عملکرد محافظت از بیش از حد هستند.به طور خودکار متوقف می شود یا اقدامات امنیتی دیگر را برای حفاظت از ایمنی تجهیزات و اپراتورها انجام می دهد..
به طور کلی، یخچال های ضد انفجار با ملاحظات امنیتی خاص طراحی و ساخته شده اند تا عملکرد ایمن آنها را در محیط های خطرناک تضمین کنند.این اقدامات ایمنی برای کاهش خطر آتش طراحی شده اند.، انفجار و سایر حوادث خطرناک و حفاظت از ایمنی تجهیزات، کارگران و محیط زیست.
