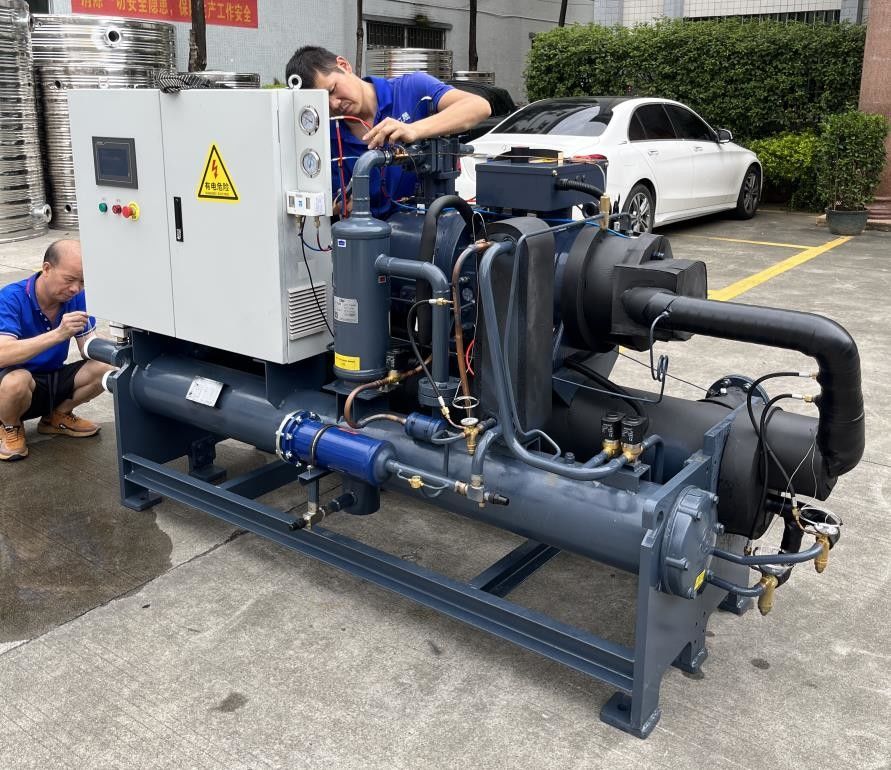

JLSW-40D کولر دمای پایین، کولر اتیلن گلیکول نوع پیچ
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSW-40D |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر پیچی آب خنک | دمای خنک کننده: | -35°C-35°C |
|---|---|---|---|
| نوع کمپرسور: | پیچ کمپرسور | برند کمپرسور: | هانبل |
| ظرفیت خنک کننده: | 100-1000 کیلو وات | سیستم کنترل: | PLC |
| کنترل کننده: | کنترل ریزپردازنده | اواپراتور: | پوسته و لوله |
| کندانسور: | پوسته و لوله | سطح نویز: | ≤75dB(A) |
| حفاظت: | اضافه بار کمپرسور، فشار زیاد/پایین، جریان آب، توالی فاز، ضد یخ زدگی | مبرد: | R22/R407C/R134A/R410A |
| ولتاژ: | 380V/3N/50Hz | منبع برق: | 380V/3N/50Hz |
| ضمانت: | 1 سال | ||
| برجسته کردن: | یخچال با دمای پایین,اتیلن در کولر با دمای پایین,کولر گلیکول اتیلن با دمای پایین,Low Temperature Chiller Ethylene,Low Temperature Ethylene Glycol Chiller |
||
توضیحات محصول
JLSW-40D نوع پیچ کولر دمای پایین کولر اتیلن گلیکول
توضیحات محصول:
خنک کننده پیچ با دمای پایین یک تجهیزات خنک کننده است که به طور خاص برای ارائه خنک کننده با دمای پایین طراحی شده است.آن را با استفاده از یک کمپرسور پیچ به عنوان جزء اصلی به دست آوردن یخچال با فشرده سازی و گسترش یخچالشرح زیر برای کولر پیچ با دمای پایین است:
1کمپرسور پیچ:کولر پیچ با دمای پایین از یک کمپرسور پیچ به عنوان واحد خنک کننده اصلی استفاده می کند. کمپرسور پیچ توسط دو پیچ متقابل چرخش می کند تا یک عمل فشرده سازی ایجاد کند.که گاز خنک کننده را فشرده می کند و درجه حرارت و فشار آن را افزایش می دهد.
2ماده خنک کننده ی دمای پایین:خنک کننده های پیچ با دمای پایین معمولاً از یخچال های دمای پایین مانند R404A، R507A و غیره استفاده می کنند.این یخچال ها دارای نقاط جوش پایین و دمای تبخیر هستند که یخچال دمای پایین مورد نظر را فراهم می کنند.
3سیستم لوله کشی:کولر پیچ با دمای پایین شامل یک سیستم لوله کشی برای گردش مایع خنک کننده است که برای انتقال مایع خنک کننده از کمپرسور به بخش خنک کننده و شیر گسترش استفاده می شود.و پروسه بازگشت را به اتمام برسانید.
4اجزای خنک کننده:اجزای خنک کننده یخچال پیچ دار با دمای پایین شامل تهویه کننده ها و تبخیر کننده ها هستند.تهویه کننده برای خنک کردن گاز خنک کننده با دمای بالا و فشار بالا که از کمپرسور تخلیه می شود و تبدیل آن به مایع با فشار بالا استفاده می شود، در حالی که تبخیرگر برای تبخیر مایع خنک کننده برای جذب گرما محیط اطراف استفاده می شود و در نتیجه اثر خنک کننده را به دست می آورد.
5کنترل درجه حرارت:کولر پیچ با دمای پایین مجهز به یک سیستم کنترل دمایی است که می تواند دمای آب خنک کننده را با دقت مطابق با نیازهای خود کنترل کند.با نظارت و تنظیم فشار و جریان یخچال، یک اثر خنک کننده ثابت در دمای پایین به دست می آید.
یخچال های پیچ با دمای پایین به طور گسترده ای در تولید صنعتی و کاربردهای آزمایشگاهی مورد استفاده قرار می گیرند که نیاز به دمای پایین تر دارند، مانند ذخیره سازی یخچال، تولید مواد شیمیایی، پردازش مواد غذایی،تحقیقات و توسعه داروسازی، و غیره آنها خنک کننده های کریوجنیک قابل اعتماد را برای کنترل درجه حرارت و نیازهای ثبات خاص برنامه ارائه می دهند.
ویژگی های تولید:
خنک کننده پیچ با دمای پایین دارای ویژگی های زیر است:
1ظرفیت خنک کننده در دمای پایین:خنک کننده های پیچ دار با دمای پایین به طور خاص برای ارائه خنک کننده های دمای پایین طراحی شده اند که قادر به پاسخگویی به نیازهای دمای خنک کننده پایین تر، معمولا در محدوده -40 °C تا -80 °C هستند.
2بهره وری بالا و صرفه جویی در انرژی:به عنوان جزء اصلی، کمپرسور پیچ دار دارای عملکرد خنک کننده و نسبت مصرف انرژی کارآمد است.این می تواند ظرفیت خنک کننده بزرگ را در حالی که مصرف انرژی پایین را برای دستیابی به استفاده موثر از انرژی فراهم کند.
3ثبات و قابلیت اطمینان:خنک کننده پیچ با دمای پایین سیستم کنترل پیشرفته و فناوری خنک کننده پایدار را اتخاذ می کند که می تواند اثر خنک کننده دمای پایین پایدار را فراهم کند و قابلیت اطمینان عملکرد خوبی داشته باشد.
4عملکرد کنترل درجه حرارت عالی:مجهز به يه سيستم کنترل درجه حرارت پیچیدهمی تواند کنترل دقیق و ثبات دمای آب خنک کننده را به دست آورد و الزامات برنامه های کاربردی خاص برای دقت و ثبات دمایی را برآورده کند.
5. عملکردهای حفاظت چندگانه:خنک کننده های پیچ با دمای پایین معمولاً دارای چندین عملکرد حفاظت مانند محافظت از جریان بیش از حد، محافظت از دمای بیش از حد، محافظت از دمای پایین و غیره هستند.برای اطمینان از عملکرد ایمن و عمر طولانی تجهیزات.
6دوام و نگهداری آسان:با استفاده از مواد با کیفیت بالا و فرآیندهای تولید، خنک کننده پیچ با دمای پایین دارای دوام قوی و مقاومت در برابر خوردگی است.تجهیزات دارای ساختار معقول و نگهداری و نگهداری آسان هستند..
7طیف گسترده ای از زمینه های کاربردی:یخچال های پیچ با دمای پایین برای بسیاری از زمینه های صنعتی مانند مواد شیمیایی، داروسازی، فرآوری مواد غذایی، الکترونیک، ذخیره سازی منجمد و غیره مناسب هستند.برای پاسخگویی به نیازهای صنایع مختلف برای خنک سازی با دمای پایین.
به طور خلاصه، خنک کننده پیچ با دمای پایین دارای ویژگی های ظرفیت خنک کننده با دمای پایین، بهره وری بالا و صرفه جویی در انرژی، ثبات و قابلیت اطمینان است.و دقت کنترل درجه حرارت بالاآن مناسب برای کاربردهای صنعتی است که نیاز به خنک سازی دمای پایین دارد و به طور گسترده در بسیاری از صنایع استفاده می شود.
اصل کار:
اصول کار کولر پیچ آب خنک کننده عمدتا شامل چهار فرآیند فشرده سازی، تهویه، گسترش و تبخیر است.
1فرآیند فشرده سازی:تحت عمل کمپرسور پیچ، یخچال به یک گاز با دمای بالا و فشار بالا فشرده می شود، در حالی که گرمای اطراف را جذب می کند.
2. فرآیند چگال کردن:یخچال با دمای بالا و فشار بالا وارد تهویه کننده می شود و از طریق تماس با آب سرد یا هوای اطراف، گرما را منتشر می کند و به مایع با فشار بالا خنک می شود.
3. روند گسترش:مایع خنک کننده با فشار بالا از طریق شیر گاز وارد تبخیر کننده می شود فشار ناگهان کاهش می یابدو یخچال مایع به یک یخچال با فشار پایین گسترش می یابد در حالی که گرمای اطراف را جذب می کند..
4فرآیند تبخیر:یخچال با فشار پایین وارد تبخیر کننده می شود، گرما اطراف را از طریق تماس با آب یا هوا جذب می کند، به یک یخچال با دمای پایین و فشار پایین تبدیل می شود،و به فرآیند فشرده سازی باز می گردد.
از طریق چنین فرایندی چرخه ای، خنک کننده پیچ آب خنک می تواند آب سرد را به منطقه ای که نیاز به خنک شدن دارد تحویل دهد تا اثرات خنک کننده، تخلیه مرطوب کننده و حفظ هوای تازه را به دست آورد.در عین حال، خنک کننده پیچ به آب نیز مقدار خاصی از گرما را منتشر می کند،که برای اطمینان از عملکرد عادی سیستم باید از طریق برج های خنک کننده یا سایر تجهیزات خنک کننده گرما از بین برود.
پارامترهای فنی:
| مدل | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| ظرفیت خنک کننده | KW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 3N-380V/415 50HZ/60HZ | |||||||||
| کمپرسور | نوع | پیچ نیمه هرتمیک | ||||||||
| قدرت | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| جریان الکتریکی | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| مواد خنک کننده | نوع | R22/R407c | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| تبخیرگر | پوسته و لوله | |||||||||
| جریان | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| قطر | اینچ | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| کمپرسور | نوع | پوسته و لوله | ||||||||
| جریان | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| قطر | اینچ | G2.5" | G3 | G3 | G3 | G3 | G4" | G4" | G4" | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| وزن واحد | کیلوگرم | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| مدل | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| ظرفیت خنک کننده | KW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 3N-380V/415 50HZ/60HZ | |||||||||
| کمپرسور | نوع | پیچ نیمه هرتمیک | ||||||||
| قدرت | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| جریان الکتریکی | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| مواد خنک کننده | نوع | R22/R407c | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| تبخیرگر | پوسته و لوله | |||||||||
| جریان | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| قطر | اینچ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| کمپرسور | نوع | پوسته و لوله | ||||||||
| جریان | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| قطر | اینچ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| وزن واحد | کیلوگرم | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
صنعت کاربرد:
در فرآیند تولید باتری، کولر می تواند برای خنک کردن تجهیزات و قطعات زیر استفاده شود:
1دستگاه پوشش الکترود:دستگاه پوشش الکترود برای پوشش مواد الکترود بر روی ورق الکترود باتری استفاده می شود. در طول این فرآیند، دستگاه پوشش گرما تولید می کند،که نیاز به خنک سازی برای حفظ ثبات فرآیند پوشش و کیفیت ورق الکترود دارد- کولر می تواند برای خنک کردن رول و قسمت سر پوشش دستگاه پوشش الکترود مورد استفاده قرار گیرد تا اطمینان حاصل شود که درجه حرارت در محدوده مناسب کنترل می شود.
2. مطبوعات داغ:فشار گرم برای فشار گرم بر روی صفحه الکترود، جدا کننده، کلکتور جریان و سایر اجزای موجود برای تشکیل یک صفحه باتری استفاده می شود.به دلیل دمای بالا و فشار، مقدار زیادی گرما تولید خواهد شد. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3کوره خلاء:در تولید باتری، برخی از فرآیندهای لازم است در محیط خلاء انجام شود، مانند خشک کردن و سینتر کردن.کوره های خلاء در طول این فرآیندهای تولید گرما و نیاز به خنک سازی برای حفظ دمای پایدار در داخل کوره خلاء. کولر می تواند برای خنک کردن سیستم خنک کننده کوره خلاء برای اطمینان از ثبات فرآیند و کیفیت محصول استفاده شود.
4تجهیزات بسته بندی باتری:در مرحله نهایی تولید باتری، باتری ها نیاز به بسته بندی دارند، مانند ظرف های فلزی یا پلاستیکی.برخی از تجهیزات گرما تولید می کنند و باید خنک شوند تا ثبات فرآیند بسته بندی و کیفیت محصول را تضمین کنند.کولرها می توانند برای خنک کردن تجهیزات بسته بندی و حفظ دمای در محدوده مناسب استفاده شوند.
این تجهیزات و قطعات در تولید گرما در طول فرآیند تولید باتری شرکت می کنند.و نیاز به خنک کننده برای حفظ ثبات فرآیند و کیفیت محصولکولرها نقش مهمی در صنعت تولید باتری دارند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه سیستم کنترل دما از خنک کننده پیچ کم دما به یک اثر خنک کننده با دمای پایین پایدار می رسد؟
سیستم کنترل دمای خنک کننده پیچ با دمای پایین با نظارت و تنظیم فشار و جریان یخچال، یک اثر خنک کننده با دمای پایین پایدار را به دست می آورد.اصول کار سیستم کنترل دمای به طور کلی این است::
1حسگر دما:سیستم کنترل دمای ابتدا دمای آب خنک کننده را از طریق سنسور دمایی نصب شده در بخش خنک کننده (مانند تبخیرگر) حس می کند.این سنسورها دمای واقعی آب خنک کننده را اندازه گیری می کنند و آن را به سیستم کنترل منتقل می کنند.
2کنترل کننده:کنترل کننده بخش اصلی سیستم کنترل دمای است. این سیگنال دمای واقعی را از سنسور دمای دریافت می کند و آن را با دمای هدف از پیش تنظیم شده مقایسه می کند.بر اساس این اطلاعات، کنترل کننده سیگنال های کنترل مربوطه را برای تنظیم فشار و جریان یخچال ارسال می کند.
3تنظیم فشار:کنترل کننده فشار یخچال را با تنظیم فشار تخلیه کمپرسور پیچ کنترل می کند.کنترل کننده فشار تخلیه کمپرسور را برای افزایش فشار یخچال افزایش می دهد.در مقابل، زمانی که دمای واقعی پایین تر از دمای هدف باشد،کنترل کننده فشار تخلیه کمپرسور را کاهش می دهد تا فشار یخچال را کاهش دهد.
4تنظیم جریان:کنترل کننده همچنین می تواند کنترل دمای را با تنظیم جریان خنک کننده انجام دهد.کنترل کننده می تواند جریان یخچال را در تبخیر کننده تنظیم کندافزایش سرعت جریان، اثر خنک کننده را افزایش می دهد، در حالی که کاهش سرعت جریان، اثر خنک کننده را کاهش می دهد و کنترل دقیق دمای را امکان پذیر می کند.
با نظارت مداوم بر دمای واقعی و تنظیم فشار و جریان مایع خنک کننده،سیستم کنترل دمای قادر به دستیابی به یک اثر خنک کننده ثابت در دمای پایین استاین امر تضمین می کند که آب خنک کننده همیشه در محدوده دمای مورد نیاز قرار دارد و نیازهای کنترل دمای و ثبات برنامه کاربردی خاص را برآورده می کند.
