JLSS-5HP صنعت لیزر کولر CO2 لیزر دیود لیزر فیبر لیزر
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSS-5HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نوع کمپرسور: | اسکرول/پیستون | حالت کنترل: | روشن/خاموش/PID |
|---|---|---|---|
| ظرفیت خنک کننده: | 3-30 کیلووات | روش خنک کننده: | هوا خنک / آب خنک |
| ابعاد: | سفارشی | سطح نویز: | ≤55dB(A) |
| منبع برق: | 220 ولت / 380 ولت / 50 هرتز / 60 هرتز | نام محصول: | چیلر آب لیزری |
| عملکرد حفاظتی: | فشار زیاد / کم / اضافه بار / جریان / سطح آب پایین / دمای بالا | فشار پمپ: | 0.03Mpa-0.8Mpa |
| مبرد: | R22/R134a/R407c/R410a | محدوده کنترل دما: | 5-35 ℃ |
| پایداری دما: | ± 0.5 ℃ | ضمانت: | 1 سال |
| برجسته کردن: | یخچال لیزری صنعتی JLSS-5HP,لیزر صنعتی CO2 لیزر,ليزر صنعتي سرد كننده ليزر ديود,Industrial Laser Chiller CO2 Laser,Industrial Laser Chiller Diode Laser |
||
توضیحات محصول

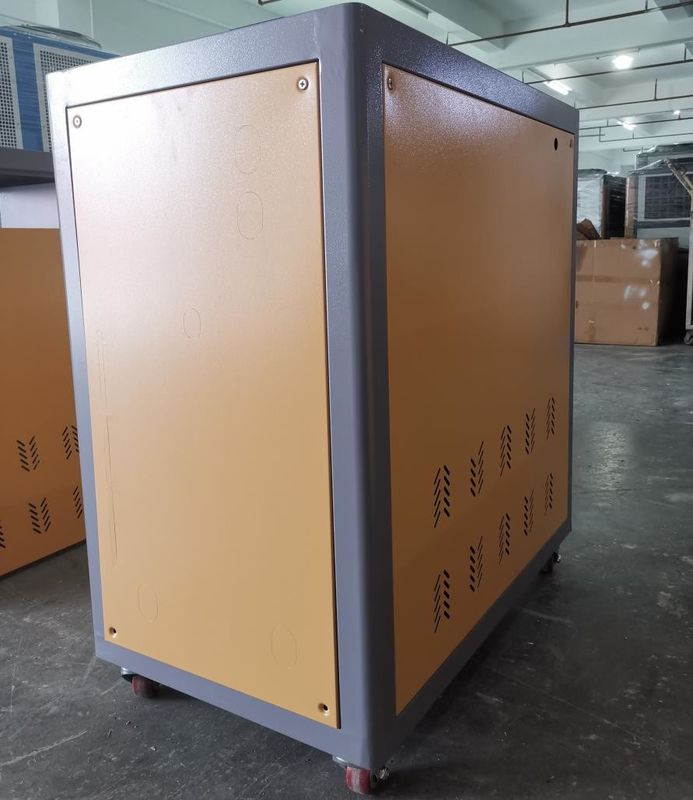

JLSS-5HP لیزر کوچک آب خنک کننده لیزر CO2، لیزر حالت جامد، لیزر دیود، لیزر فیبر
توضیحات محصول:
یخچال لیزری کوچک خنک شده با آب یک دستگاه برای خنک کردن تجهیزات لیزر است. این دستگاه گرما تولید شده توسط لیزر را از طریق خنک کردن آب از بین می برد تا عملکرد پایدار لیزر را تضمین کند.
به طور معمول، یک کولر لیزری کوچک خنک شده با آب شامل اجزای زیر است:
1واحد خنک کننده آب:شامل پمپ های آب، مبادلات گرما، فن های خنک کننده و سایر اجزای آناستفاده می شود برای هدایت گرما تولید شده توسط لیزر به آب و تبعید گرما به هوا از طریق مبادله گرما.
2مخزن آب:ظرفی که برای ذخیره آب خنک کننده استفاده می شود، معمولاً با ظرفیت خاصی و عملکرد نظارت بر سطح آب خنک کننده.
3لوله آب خنک کننده:انتقال آب خنک کننده از مخزن آب به بخش خنک کننده لیزر و تخلیه آب گرم از لیزر برای تشکیل یک چرخه خنک کننده بسته.
4سیستم کنترل:استفاده می شود برای نظارت و کنترل عملکرد واحدهای خنک شده با آب، از جمله سنسورهای دمایی، سنسورهای سطح آب، کنترل فن و غیره.
کولر های لیزری کوچک خنک کننده آب معمولاً کوچکتر هستند و برای کاربردهایی که قدرت لیزر پایین تر است یا حجم آن کوچکتر است مناسب هستند.عملکرد اصلی آن نگه داشتن دمای لیزر در محدوده ای امن برای جلوگیری از آسیب تجهیزات یا تخریب عملکرد ناشی از گرم شدن بیش از حد است.
لازم به ذکر است که مدل ها و مارک های مختلف کولر های لیزری کوچک خنک کننده با آب ممکن است در عملکرد و مشخصات تفاوت داشته باشند.و انتخاب خاص باید بر اساس نیازهای واقعی و الزامات تجهیزات لیزر ارزیابی شود.
ویژگی های تولید:
یخچال های لیزری کوچک دارای ویژگی های زیر هستند:
1اندازه ی کوچک:در مقایسه با یخچال های لیزری بزرگ، یخچال های لیزری کوچک کوچکتر هستند و فضای کمتری را اشغال می کنند. آنها برای استفاده در فضاهای محدود مناسب هستند و حرکت و نصب آنها آسان است.
2سبک وزن و قابل حمل:یخچال های لیزری کوچک معمولاً طراحی سبک وزن و وزن نسبتاً سبک دارند، که حمل و نقل آنها را آسان می کند. آنها برای مناسبت هایی که نیاز به جابجایی مکرر دارند مناسب هستند.
3. اثر تبعید گرما بالا:اگرچه دستگاه کوچکی است، یخچال های لیزری کوچک معمولاً قابلیت های دفع گرما موثر دارند.که می تواند به طور موثر گرما تولید شده توسط لیزر را از بین ببرد و عملکرد پایدار لیزر را حفظ کند.
4بهره وری انرژی بالا:یخچال های لیزری کوچک معمولاً از فناوری یخچال پیشرفته و طراحی صرفه جویی در انرژی استفاده می کنند، نسبت بهره وری انرژی بالایی دارند و می توانند مصرف انرژی را در حالی که اثرات خنک کننده را حفظ می کنند کاهش دهند.
5کنترل آسان:یخچال های لیزری کوچک معمولاً با یک رابط کنترل ساده و آسان برای استفاده مجهز هستند که کار آن آسان است.کاربران می توانند به راحتی پارامترهای خنک کننده را تنظیم و تنظیم کنند و وضعیت عملکرد تجهیزات را کنترل کنند.
6. سر و صدا کمیخچال های لیزری کوچک اغلب طراحی ساکت را برای کاهش تولید سر و صدا و کاهش تداخل با محیط کار و کاربران اتخاذ می کنند.
مهم است که توجه داشته باشید که مارک ها و مدل های مختلف یخچال های لیزر کوچک ممکن است ویژگی ها و عملکردهای متفاوتی داشته باشند.شما می توانید به طور جامع عوامل مختلف را بر اساس نیازهای واقعی و الزامات تجهیزات لیزر در نظر بگیریدو مدل و مارک مناسبی را انتخاب کنید.
اصل کار:
اصول کار کولر خنک کننده آب این است که گاز خنک کننده با دمای پایین و فشار پایین را از طریق کمپرسور به گاز با دمای بالا و فشار بالا فشرده کند.و سپس گاز با دمای بالا و فشار بالا را از طریق تهویه کننده تابش دهید تا آن را به مایع با فشار بالا تهویه کند.، و سپس از شیر انبساط عبور می کند تا مایع با فشار بالا را ایجاد کند که به مایع با فشار پایین گسترش می یابد و برای تکمیل چرخه خنک کننده به بخار رسان جریان می یابد.
در کولر خنک کننده آب، آب به عنوان محیط خنک کننده استفاده می شود و از طریق لوله آب به تجهیزات خنک کننده متصل می شود.و گاز خنک کننده پس از تبعید گرما گرما را جذب می کند و آن را به یک گاز با دمای پایین و فشار پایین تبدیل می کند.، و درنتیجه یخچال سازی را به وجود می آورد.
|
1 کمپرسور |
5 تبخیرگر |
9 سنسور دما |
13 دریچه بای پاس |
|
2 تهویه کننده |
6 شیر توپ |
10 مخزن آب |
14 کنترل کننده ولتاژ پایین |
|
3 خشک کن فیلتر |
7 سوئیچ ضد یخ |
11 فشار سنج پمپ آب |
15 کنترل کننده ولتاژ بالا |
|
4 دریچه گسترش |
8 سوئیچ شناور |
پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| ظرفیت خنک کننده | KW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| کلوکالری/ساعت | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| پمپ گردش | قدرت | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| سر | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| تبخیرگر | جریان | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| ظرفیت آب | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| قطر | اینچ | 1" | 1.5" | 2 " | 2.5" | 2.5" | 3 سانتی متر | 3 سانتی متر | 3 سانتی متر | |
| کمپرسور | نوع | m3/h | نوع پوسته و لوله مس کارآمد | |||||||
| جریان | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| قطر | اینچ | 1" | 1.5" | 2 " | 2.5" | 2.5" | 3 سانتی متر | 3 سانتی متر | 3 سانتی متر | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| وزن واحد | کیلوگرم | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
صنعت کاربرد:
بسیاری از تجهیزات لیزر نیاز به استفاده از یک کولر برای حفظ ثبات دمای عملیاتی خود دارند. در زیر برخی از تجهیزات لیزر رایج که نیاز به استفاده از کولر دارند:
1ليزر CO2:لیزر CO2 در طول کار حرارت زیادی تولید می کند و باید از طریق یک سیستم خنک کننده از بین برود.خنک کننده ها اغلب برای ارائه آب خنک کننده برای لیزرهای CO2 استفاده می شوند تا دمای لوله لیزر و سایر اجزای مهم پایدار باشد.
2ليزر جامد:لیزر جامد، مانند لیزر Nd:YAG و لیزر Ti:sapphire، همچنین نیاز به یک سیستم خنک کننده برای کنترل دمای کار دارد.کولرها می توانند برای خنک کردن کریستال های لیزر جامد یا رسانه های لیزر برای حفظ ثبات و عملکرد خروجی لیزر استفاده شوند.
3ليزرهاي ديود:لیزرهای دیود یک نوع رایج لیزر هستند که به طور معمول برای حفظ دمای عملیاتی خود نیاز به خنک سازی دارند.خنک کننده ها می توانند برای خنک کردن آرایه دیود لیزری دیود لیزرها برای جلوگیری از گرم شدن بیش از حد و کاهش عملکرد استفاده شوند.
4لیزر فیبر:لیزر فیبر همچنین در هنگام کار مقدار خاصی گرما تولید می کند و برای حفظ دمای کار پایدار باید خنک شود.برخی از لیزرهای فیبر از یک کولر به عنوان یک سیستم خنک کننده برای کنترل درجه حرارت با خنک کردن فیبر و سایر اجزای لیزر استفاده می کنند.
این ها فقط برخی از انواع رایج تجهیزات لیزر هستند که برای خنک کردن نیاز به کولر دارند. مدل ها و تولید کنندگان تجهیزات لیزر خاص ممکن است الزامات و دستورالعمل های متفاوتی داشته باشند.پس هنگام خرید و استفاده از تجهیزات لیزر، بهتر است برای تعیین اینکه آیا یک کولر مورد نیاز است و چگونه به درستی سیستم خنک کننده را تنظیم و استفاده کنید، به دستورالعمل آن و توصیه های سازنده مراجعه کنید.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
ميشه بهم بگي چطور بايد سيستم خنک کننده رو درست تنظیم و استفاده کنم؟
در هنگام پیکربندی و استفاده از سیستم خنک کننده، برخی از دستورالعمل های عمومی زیر هستند:
1. درک نیازهای خنک کننده تجهیزات لیزر خود را:ابتدا، دستورالعمل های تجهیزات لیزر و دستورالعمل های سازنده را با دقت بخوانید تا نیازهای و توصیه های خنک کننده تجهیزات را درک کنید.تجهیزات لیزری مختلف ممکن است نیازهای دمایی و جریان متفاوتی داشته باشند.، که باید مطابق با مشخصات و الزامات تجهیزات پیکربندی شوند.
2یک کولر مناسب را انتخاب کنید:یک کولر مناسب برای تجهیزات لیزر را انتخاب کنید. ظرفیت خنک کننده آن باید بتواند تولید گرما تجهیزات لیزر را برآورده کند.انتخاب قدرت و ظرفیت خنک کننده کولر با توجه به قدرت، نیاز به انتشار گرما و خنک سازی تجهیزات لیزر. اطمینان حاصل کنید که کولر می تواند محدوده کنترل جریان و دمای کافی را فراهم کند.
3. نصب سیستم خنک کننده:نصب سیستم خنک کننده به درستی با توجه به الزامات تجهیزات لیزر و کولر.اطمینان حاصل کنید که ورودی آب خنک کننده و خروجی با رابط خنک کننده تجهیزات لیزر مطابقت دارداطمینان حاصل کنید که اتصال بین کولر و تجهیزات لیزر محکم و قابل اعتماد است و از نشت و نشت آب جلوگیری کنید.
4کنترل دمای آب خنک کننده و سرعت جریان:کنترل دمای آب خنک کننده و سرعت جریان با توجه به الزامات تجهیزات لیزر.کولرها معمولاً مجهز به یک سیستم کنترل دمایی هستند که می توانند محدوده دمای آب خنک کننده را تنظیم کننداطمینان حاصل کنید که دمای آب خنک کننده در محدوده تنظیم شده برای حفظ دمای کار پایدار تجهیزات لیزر است.اطمینان حاصل کنید که جریان آب خنک کننده برای خنک کردن موثر لیزر و سایر اجزای حیاتی کافی است..
5نگهداری و تمیز کردن منظم:به طور منظم سیستم خنک کننده را بررسی و نگهداری کنید تا عملکرد طبیعی و از بین رفتن گرمای کارآمد آن تضمین شود.گرد و غبار پاک و کثافت از سطوح خنک کننده ها و مبادلات گرما برای حفظ اثربخشی خنک کنندهلوله ها و اتصالات را برای نشت بررسی کنید و به سرعت تعمیر کنید.
6نظارت و ثبت:به طور منظم وضعیت عملیاتی سیستم خنک کننده را از جمله دمای آب خنک کننده، جریان، فشار و سایر پارامترها کنترل کنید.ثبت عملکرد سیستم خنک کننده به طوری که مشکلات احتمالی را می توان به سرعت شناسایی و حل کرد.
این دستورالعمل های کلی برای پیکربندی و استفاده از یک سیستم خنک کننده است. مراحل خاص و الزامات ممکن است بسته به مدل تجهیزات لیزر و کولر، دستورالعمل های سازنده،و محیط کاربردی واقعیبنابراین،توصیه می شود که به اسناد مربوط به تجهیزات لیزر و کولر مراجعه کنید و هنگام پیکربندی و استفاده از سیستم خنک کننده از توصیه ها و دستورالعمل های تولید کننده پیروی کنید..
