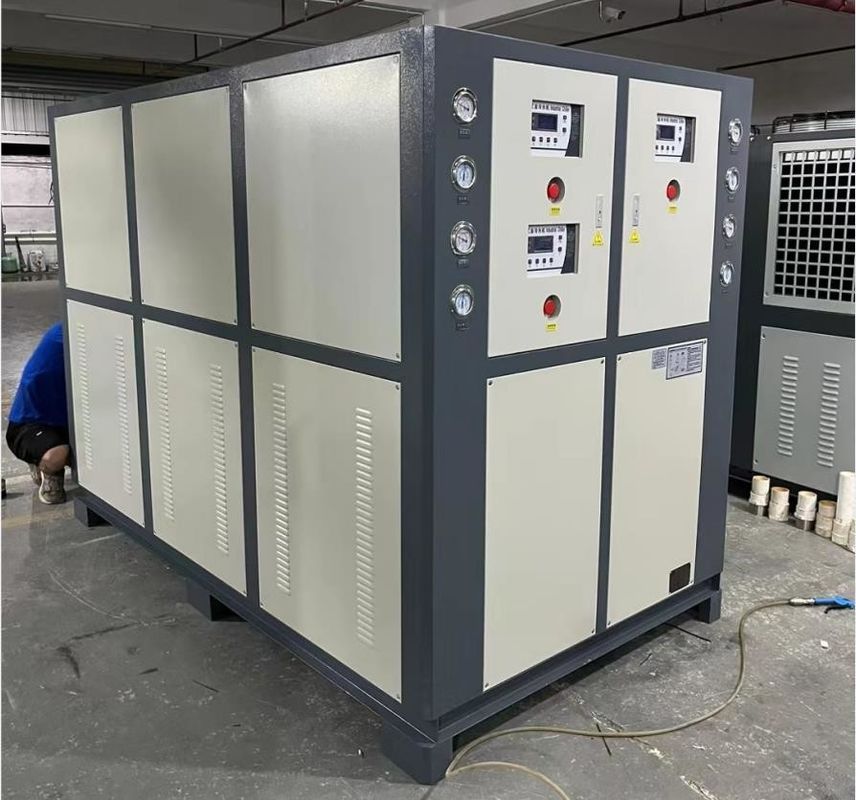

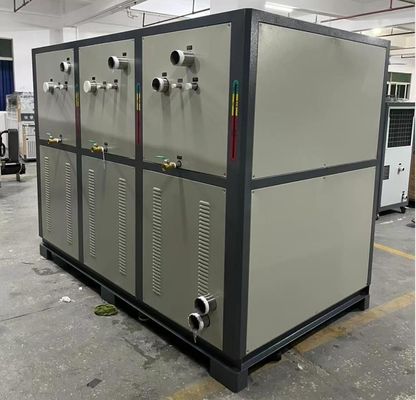

JLSS-60HP کولر صنعتی بزرگ خنک شده با آب با کنترل سیستم های PLC 3
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSS-60HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 25 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 150 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک | نوع کمپرسور: | طومار |
|---|---|---|---|
| اواپراتور: | کویل مخزن آب | کندانسور: | مبدل حرارتی پوسته و لوله/صفحه |
| سیستم کنترل: | PLC/3 سیستم کنترل مستقل | کنترل کننده: | ریزپردازنده |
| سطح نویز: | نویز پایین | منبع برق: | 220V/380V/415V/440V/460V/480V |
| دستگاه حفاظت: | فشار زیاد / کم / اضافه بار / عدم وجود فاز / توالی فاز / گرمای بیش از حد | مبرد: | R22/R407C/R410A/R134A |
| اندازه: | بزرگ | ضمانت: | 1 سال |
| برجسته کردن: | یخچال صنعتی بزرگ خنک شده با آب,یخچال صنعتی خنک شده با آب PLC,کولر آب بزرگ صنعتی,PLC Water Cooled Industrial Chiller,Industrial large water chiller |
||
توضیحات محصول
JLSS-60HP آب خنک کننده آب صرفه جویی در فضا، بهره وری انرژی بالا، کنترل دقیق،
توضیحات محصول:
دستگاه سه کولر یکپارچه یک دستگاه است که سه کولر مستقل را در یک شاسی یا کابینت یکپارچه می کند.طراحی شده است تا ظرفیت خنک کننده و افزوده برای پاسخگویی به نیازهای مراکز داده بزرگ فراهم کند، تولید صنعتی و سایر کاربردهای بزرگ.
ویژگی های تولید:
ویژگی ها و کارکردهای اصلی این سه کولر یکپارچه عبارتند از:
1ظرفیت خنک کننده بالا:با ادغام سه کولر با هم، دستگاه ادغام سه کولر می تواند ظرفیت خنک کننده بیشتری را فراهم کند.مانند اتاق های سرور با تراکم بالا یا فرآیندهای تولید صنعتی با بار گرمایی بالا.
2طراحی بی فایده:سه یخچال یکپارچه معمولاً دارای طراحی اضافی هستند تا در صورت شکست یکی از یخچال ها، دو دستگاه دیگر بتوانند ظرفیت خنک کننده را ادامه دهند.این افزوده شدن قابلیت اطمینان و ثبات سیستم را افزایش می دهد، کاهش خطر وقفه ناشی از نقاط شکست واحد.
3استفاده از فضای فشرده:ادغام سه کولر در یک کیس یا کابینت می تواند به طور قابل توجهی فضای را صرفه جویی کند. این بسیار ارزشمند است که فضای محدود است یا چندین کولر مورد نیاز است.طراحی یکپارچه همچنین اتصال خط لوله و طرح سیستم را ساده می کند، کاهش پیچیدگی نصب و نگهداری
4سیستم کنترل واحد:سه کولر یکپارچه معمولاً با یک سیستم کنترل یکپارچه برای نظارت و کنترل کل سیستم مجهز هستند.وضعیت عملیاتی و پارامترهای هر کولر را می توان به راحتی کنترل و تنظیم کرد تا عملکرد هماهنگ و بهینه سازی بهره وری انرژی حاصل شود..
5پیکربندی قابل تنظیم:سه کولر یکپارچه معمولاً می توانند با توجه به نیازهای مشتری سفارشی شوند. این شامل ظرفیت خنک کننده، محیط خنک کننده، روش های کنترل و توابع اضافی و غیره است.سفارشی سازی بر اساس نیازهای خاص، مطلوب ترین سازگاری و عملکرد را تضمین می کند.
سه کولر تمام در یک یکپارچه کارآمد است،راه حل خنک کننده قابل اعتماد و انعطاف پذیر که می تواند نیازهای خنک کننده برنامه های کاربردی بزرگ را برآورده کند و پشتیبان اضافی را برای اطمینان از تداوم و ثبات سیستم فراهم کند.
اصل کار:
اصول کار دستگاه سه کولر یکپارچه به شرح زیر است:
1چرخه یخچال:هر کولر شامل یک چرخه خنک کننده، از جمله کمپرسور، تبخیرگر، تهویه کننده و شیر گسترش است.یک چرخه خنک کننده از یک ماده خنک کننده (معمولا یک مایع خنک کننده) برای انتقال گرما و رسیدن به خنک کننده استفاده می کند. خنک کننده در طول چرخه از یک تغییر فاز رنج می برد، گرما را از تبخیرگر در حالت فشار پایین و دمای پایین جذب می کند و سپس گرما را در یک تهویه در فشار بالا آزاد می کند،حالت دمای بالا.
2برج خنک کننده:معمولاً سه کولر مجهز به یک سیستم برج خنک کننده هستند.برج های خنک کننده گرما را با اسپری یک محیط خنک کننده (معمولا آب) بر روی بالای برج و استفاده از هوا برای انتقال گرما به محیط خنک کننده از بین می برندهنگامی که محیط خنک کننده در برج خنک کننده با هوا در تماس است، حرارت را از طریق تبخیر و هدایت از بین می برد و درجه حرارت آن را به تدریج کاهش می دهد.عملکرد برج خنک کننده این است که دمای محیط خنک کننده را کاهش دهد تا بتواند به تبخیر کننده کولر برگردد.
3پمپ آب:سه کولر معمولاً با یک سیستم پمپ آب مجهز هستند. پمپ آب مسئول جذب آب خنک کننده از برج خنک کننده و ارسال آن به تبخیر کننده کولر است. The water pump promotes the circulation of the cooling water by providing sufficient pressure and flow to ensure that the cooling water can effectively absorb heat and participate in the refrigeration cycle.
|
1 کمپرسور |
5 تبخیرگر |
9 سنسور دما |
13 دریچه بای پاس |
|
2 تهویه کننده |
6 شیر توپ |
10 مخزن آب |
14 کنترل کننده ولتاژ پایین |
|
3 خشک کن فیلتر |
7 سوئیچ ضد یخ |
11 فشار سنج پمپ آب |
15 کنترل کننده ولتاژ بالا |
|
4 دریچه گسترش |
8 سوئیچ شناور |
پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| ظرفیت خنک کننده | KW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| کلوکالری/ساعت | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| پمپ گردش | قدرت | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| سر | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| تبخیرگر | جریان | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| ظرفیت آب | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| قطر | اینچ | 1" | 1.5" | 2 " | 2.5" | 2.5" | 3 سانتی متر | 3 سانتی متر | 3 سانتی متر | |
| کمپرسور | نوع | m3/h | نوع پوسته و لوله مس کارآمد | |||||||
| جریان | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| قطر | اینچ | 1" | 1.5" | 2 " | 2.5" | 2.5" | 3 سانتی متر | 3 سانتی متر | 3 سانتی متر | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| وزن واحد | کیلوگرم | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
صنعت کاربرد:
یخچال های خنک کننده آب برای مناطق صنعتی و تجاری مناسب هستند که نیاز به یخچال زیادی دارند، مانند:
1صنعت تولیدی:یخچال های خنک شده با آب می توانند برای خنک سازی تجهیزات و خطوط تولید در صنایع تولیدی مانند پردازش فلز، پردازش پلاستیک و پردازش مواد غذایی استفاده شوند.
2صنعت شیمیایی:کولر های خنک کننده آب می توانند برای تجهیزات و راکتورهای مورد نیاز برای خنک کردن در فرآیند تولید شیمیایی استفاده شوند.
3صنعت داروسازی:یخچال های خنک کننده آب می توانند برای فرآیند های خنک کننده و منجمد کننده در صنعت داروسازی استفاده شوند.
4. نگهداری سرد:یخچال های خنک کننده آب می توانند در مخازن سرد و مکان های دیگر که نیاز به یخچال زیادی دارند و دمای پایین را حفظ می کنند، استفاده شوند.
5ساختمان های تجاری:یخچال های خنک کننده آب می توانند در ساختمان های بزرگ تجاری مانند مراکز خرید، ساختمان های اداری، هتل ها و غیره استفاده شوند.
6بیمارستان ها:یخچال های خنک شده با آب می توانند در اتاق های عمل بیمارستان، بخش ها و مکان های دیگر که نیاز به نگهداری پایین و خشک دارند، استفاده شوند.
7صنعت الکترونیک:یخچال های خنک کننده آب می توانند برای خنک کردن تجهیزات و کنترل دمای در صنعت الکترونیک استفاده شوند.
به طور خلاصه، یخچال های خنک کننده آب در بسیاری از زمینه ها به طور گسترده ای استفاده می شوند و می توانند خدمات خنک کننده کارآمد، پایدار و قابل اعتماد را برای تجهیزات و مکان های مختلف ارائه دهند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر خنک کننده هوا شامل:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال های خنک کننده هوا بسته بندی شده و در جعبه های چوبی پلائیوود استاندارد ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
مزایایی که کولر یکپارچه دارد چیست؟
کولر یکپارچه دارای مزایای اصلی زیر است:
1صرفه جویی در فضا:ادغام چند کولر مستقل در یک مورد یا کابینت، فضای اشغال شده توسط تجهیزات را به شدت کاهش می دهد.کارخانه ها یا اتاق های مکانیکی در ساختمان هاطراحی یکپارچه همچنین ترتیب لوله ها و کابل ها را ساده می کند و نصب تجهیزات را فشرده تر و راحت تر می کند.
2نصب و نگهداری ساده:طراحی کولر یکپارچه، آسان بودن نصب و نگهداری تجهیزات را در نظر می گیرد.طراحی یکپارچه تعداد اتصال لوله کشی و اتصال الکتریکی را کاهش می دهدعلاوه بر این، کار نگهداری و سرویس آسان می شود، زیرا تمام اجزای آن در یک واحد یکپارچه قرار دارند که دسترسی و کار آن آسان است.
3ظرفیت خنک کننده بالا:با یکپارچه سازی چند کولر، کولر یکپارچه می تواند ظرفیت خنک کننده بیشتری را فراهم کند. این برای برنامه هایی که نیاز به خنک سازی زیادی دارند، مانند مراکز داده بزرگ،فرآیند تولید صنعتیطراحی یکپارچه کولر به سیستم اجازه می دهد تا با نیازهای خنک کننده بالا بهتر مقابله کند و عملکرد عادی تجهیزات و فرآیندهای را تضمین کند.
4پشتيباني بي نياز:کولر یکپارچه معمولاً طراحی اضافی برای اطمینان از قابلیت اطمینان و ثبات سیستم دارد. اگر یکی از کولرها خراب شود،سایر کولر های فعال می توانند ظرفیت خنک کننده را فراهم کنند.، جلوگیری از خطر توقف به دلیل یک نقطه خرابی واحد. پشتیبان گیری های اضافی دسترسی سیستم بیشتری را فراهم می کند و وقفه های بالقوه تولید یا خدمات را کاهش می دهد.
5کنترل و نظارت واحد:کولر یکپارچه معمولاً با یک سیستم کنترل یکپارچه برای نظارت و کنترل متمرکز کل سیستم مجهز است.این اجازه می دهد تا اپراتورها به راحتی وضعیت عملکرد کولر را مدیریت و نظارت کنند.، پارامترها و داده های بهره وری انرژی. سیستم کنترل یکپارچه همچنین می تواند کنترل و بهینه سازی خودکار را تحقق بخشد و بهره وری عملیاتی و استفاده از انرژی سیستم را بهبود بخشد.
6انعطاف پذیری و مقیاس پذیری:کولر یکپارچه معمولاً دارای طراحی ماژولار است که می تواند با توجه به نیازهای واقعی سفارشی و گسترش یابد.کاربران می توانند تعداد کولر ها را در صورت لزوم برای انطباق با بار های خنک کننده مختلف افزایش یا کاهش دهند.این انعطاف پذیری و مقیاس پذیری اجازه می دهد تا کولر همه در یک را به برنامه های کاربردی با اندازه ها و نیازهای مختلف سازگار کند.
به طور خلاصه، کولر یکپارچه از طریق مزایای صرفه جویی در فضا، نصب و نگهداری ساده، ظرفیت خنک کننده بالا، به کاربران خنک کننده کارآمد و قابل اعتماد را فراهم می کند.پشتیبان اضافی، کنترل و نظارت یکپارچه و انعطاف پذیری و مقیاس پذیری.این مزایا باعث شده است که کولر همه در یک انتخاب رایج برای تجهیزات خنک کننده در برنامه های کاربردی در مقیاس بزرگ و تاسیسات حیاتی باشد.
