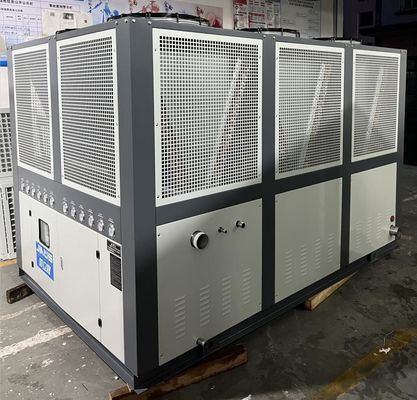

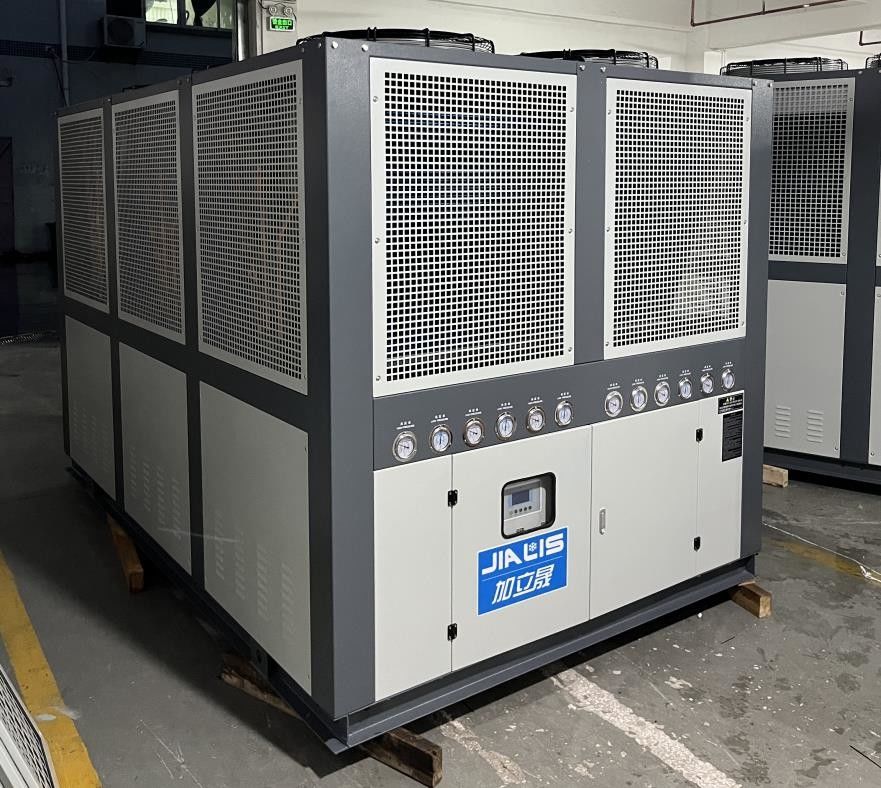

JLSF-60HP ماشین خنک کننده آب سرد گرم دمای ثابت 220V
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-60HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 300 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر مجتمع سرد و گرم | نکات برجسته: | دو چیلر در یک / کنترل مستقل دو سیستم |
|---|---|---|---|
| سیستم کنترل: | 2 PLC / میکرو کامپیوتر | دمای آب خروجی: | 5-50 درجه سانتیگراد |
| نوع کمپرسور: | اسکرول / نیمه هرمتیک / هرمتیک | اواپراتور: | کویل مخزن آب / پوسته و لوله / مبدل حرارتی صفحه |
| کندانسور: | لوله پره دار | فن های کندانسور: | محوری / گریز از مرکز |
| سطح نویز: | ≤75dB(A) | ولتاژ: | 220V/380V/415V/440V/480V |
| فرکانس: | 50 هرتز / 60 هرتز | مبرد: | R22/R407C/R134A/R410A/R404A |
| سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره | پمپ: | گریز از مرکز / عمودی |
| ضمانت: | 12 ماه | ||
| برجسته کردن: | دستگاه خنک کننده آب JLSF-60HP,دستگاه خنک کننده آب 220 ولت,Water Chiller Machine 220V |
||
توضیحات محصول
JLSF-60HP سرد و گرم کولر یکپارچه، کولر دمای ثابت، دستگاه دمای ثابت
توضیحات محصول:
کولر یکپارچه سرد و گرم، که به عنوان کولر پمپ گرما یا کولر آب گرم نیز شناخته می شود، یک دستگاه است که عملکرد خنک کننده و گرم کننده را یکپارچه می کند.قادر به دستیابی به عملکرد دوگانه خنک سازی و گرمایش از طریق تکنولوژی پمپ گرما است.
مشخصات محصول:
مزایای کولر یکپارچه دو سیستم شامل:
1سیستم گردش دوگانه:کولر دو سیستم یکپارچه دارای یک سیستم گردش دوگانه است که می تواند آب خنک کننده را برای دو سیستم خنک کننده مختلف به طور همزمان فراهم کند که میزان استفاده از تجهیزات را بهبود می بخشد.
2بهره وری بالا و صرفه جویی در انرژی:خنک کننده دو سیستم یکپارچه تکنولوژی خنک کننده با کارایی بالا و پمپ آب خنک کننده را اتخاذ می کند که می تواند صرفه جویی در انرژی و حفاظت از محیط زیست را درک کند ، مصرف انرژی را کاهش دهد ،و بهبود نسبت بهره وری انرژی تجهیزات.
3ثابت و قابل اعتماد:کولر دو سیستم یکپارچه دارای یک سیستم خنک کننده مستقل و سیستم خنک کننده است که می تواند ثبات و قابلیت اطمینان تجهیزات را در طول کار تضمین کند.
4استفاده زیاد از فضا:کولر یکپارچه دو سیستم دارای طراحی فشرده و فضای کمی را اشغال می کند، که می تواند مناسبت هایی را با فضای محدود برآورده کند.
5کار کردنش آسونه:سیستم خنک کننده دو سیستم یکپارچه کار و نگهداری آسان است که می تواند هزینه های نگهداری و دشواری را کاهش دهد.
به طور خلاصه، کولر یکپارچه دو سیستم، کولر دارای سیستم گردش دوگانه است که می تواند آب خنک کننده را برای دو سیستم خنک کننده مختلف به طور همزمان فراهم کند.اين مزاياي کارايي بالا داره، صرفه جویی در انرژی، ثبات و قابلیت اطمینان، استفاده از فضای بالا و عملکرد آسان.مناسب برای مواقع است که نیاز به ارائه آب خنک کننده برای دو سیستم خنک کننده مختلف در همان زمان، مانند سیستم های تهویه مطبوع مرکزی، سیستم های برج خنک کننده، سیستم های خنک کننده صنعتی و غیره.
اصل کار:
اصول کار کولر یکپارچه سرد و گرم مشابه سیستم پمپ گرما است.روش کارش در زیر است::
1حالت خنک کننده:در حالت خنک کننده، کولر خنک کننده و گرم کننده یکپارچه گرما را از طریق یخچال در تبخیرگر جذب می کند و آب خنک کننده را به دمای مورد نیاز کاهش می دهد.مایع خنک کننده در تبخیرگر تبخیر می شود، گرما را از آب خنک کننده جذب می کند و آن را به کمپرسور می فرستد.
2حالت فشرده سازی:در کمپرسور، یخچال فشرده می شود و دمای آن و فشار آن افزایش می یابد. دمای بالا و فشار بالا یخچال وارد تهویه کننده می شود.
3حالت تهویه:در تهویه کننده، خنک کننده گرما را از طریق رادیاتور منتشر می کند، که دمای خنک کننده را کاهش می دهد و گرما را به یک محیط خارجی مانند هوا یا آب منتقل می کند.یخچال در تهویه کننده مایع می شود.
4حالت گرمایش:در حالت گرمایش، کولر خنک کننده و گرم کننده یکپارچه حالت کار را معکوس می کند و جهت جریان یخچال را از طریق شیر کنترل تنظیم می کند.یخچال گرمای تبخیرگر را جذب می کند، و سپس تحت فرایندهای فشرده سازی و تهویه قرار می گیرد تا گرما را به آب گرم آزاد کند تا عملکرد گرمایشی مورد نیاز را فراهم کند.
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 دریچه توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
کولر دمای ثابت سرد و گرم یکپارچه به طور گسترده ای در مواردی استفاده می شود که نیاز به خنک سازی و گرمایش در همان زمان و حفظ دمای ثابت دارند، مانند:
1تولید صنعتی:برای خنک کردن و گرم کردن استفاده می شود که در فرآیندهای صنعتی به دمای ثابت نیاز دارند، مانند واکنش شیمیایی، قالب گذاری تزریقی، تولید الکترونیک و غیره.
2تحقیقات آزمایشگاهی و علمی:مناسب برای تجهیزات تجربی، راکتورها، حمام های دمای ثابت و غیره در آزمایشگاه ها و موسسات تحقیقاتی علمی است که خنک کننده و گرم کننده دمای ثابت را فراهم می کند.
3حوزه پزشکي:در تجهیزات پزشکی، مانند تجهیزات درمان سرد پزشکی، تجهیزات آزمایشگاهی، تجهیزات تصویربرداری پزشکی و غیره، لازم است در همان زمان دارای عملکرد خنک کننده و گرم کننده باشند.و برای حفظ دمای ثابت.
4سایر کاربردهای:کولر دمای ثابت خنک کننده و گرم کننده یکپارچه نیز می تواند در محیط هایی با الزامات کنترل دمای بالا مانند آزمایش شبیه سازی دمای مورد استفاده قرار گیرد.تولید نیمه هادی، و غیره
مزیت کولر دمای ثابت خنک کننده و گرم کننده یکپارچه این است که شامل عملکردهای خنک کننده، گرم کننده و کنترل دمای ثابت می شود.که می تواند نیازهای سناریوهای کاربردی مختلف را برآورده کند، کنترل دمای پایدار و استفاده کارآمد از انرژی را فراهم می کند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه سیستم کنترل دمای ثابت کولر دمای ثابت سرد و گرم یکپارچه کار می کند؟
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperatureاصول کار سیستم کنترل ترموستاتیک کلی این است:
1حسگر دما:یک یا چند سنسور دمایی معمولاً در سیستم کنترل دمای ثابت برای نظارت بر دمای آب در زمان واقعی گنجانده شده است.این حسگرها می توانند دستگاه هایی باشند که بر اساس اصول مانند ترمیستورها ساخته شده اند.آنها دمای آب را به یک سیگنال الکتریکی تبدیل می کنند و آن را به سیستم کنترل منتقل می کنند.
2کنترل کننده:کنترل کننده در سیستم کنترل دمای ثابت یک دستگاه الکترونیکی هوشمند است.که برای دریافت سیگنال از سنسور دما و کنترل کار عنصر گرمایش مطابق با دمای هدف تنظیم شده و استراتژی کنترل استفاده می شود.یک کنترل کننده معمولاً دارای یک میکروپروسسر و مدارهای مرتبط برای پردازش سیگنال های ورودی، اجرای الگوریتم های کنترل و خروجی سیگنال های کنترل است.
3بازخورد:کنترل کننده کنترل حلقه بسته درجه حرارت را از طریق حلقه بازخورد تحقق می بخشد.آن را با دمای واقعی آب اندازه گیری شده با دمای هدف تنظیم و تنظیم قدرت عنصر گرمایش بر اساس مقایسهاگر دمای واقعی پایین تر از دمای هدف باشد، کنترل کننده قدرت گرمایش را افزایش می دهد.کنترل کننده قدرت گرمایش را کاهش می دهد..
4کنترل عنصر گرمایش:سیستم کنترل دمای ثابت تنظیم دمای را با کنترل عملکرد عنصر گرمایش انجام می دهد. عنصر گرمایش ممکن است یک بخار دهنده الکتریکی باشد،مبادله گرما یا سایر دستگاه های گرمایش مناسبکنترل کننده انرژی الکتریکی یا سایر اشکال را به عنصر گرمایش در صورت نیاز برای افزایش دمای آب فراهم می کند.
5حفاظت از ایمنی:سیستم کنترل دمای ثابت معمولاً شامل توابع حفاظت از ایمنی نیز می شود تا عملکرد ایمن سیستم را تضمین کند.,حفاظت از جریان بیش از حد، محافظت از مدار کوتاه و غیره برای محافظت در برابر بیش از حد درجه حرارت، بیش از حد جریان یا سایر شرایط خطا.
با نظارت مداوم بر دمای واقعی آب و تنظیم عملکرد عنصر گرمایش،سیستم کنترل ترموستاتیک می تواند به طور پایدار دمای آب را در محدوده دمای هدف تنظیم کندبه این ترتیب، کولر دمای ثابت خنک کننده و گرم کننده یکپارچه می تواند بر اساس تقاضا، یک اثر خنک کننده یا گرم کننده ثابت را فراهم کند.و برای کاربردهایی که نیاز به کنترل دقیق دمای دارند مناسب است.
