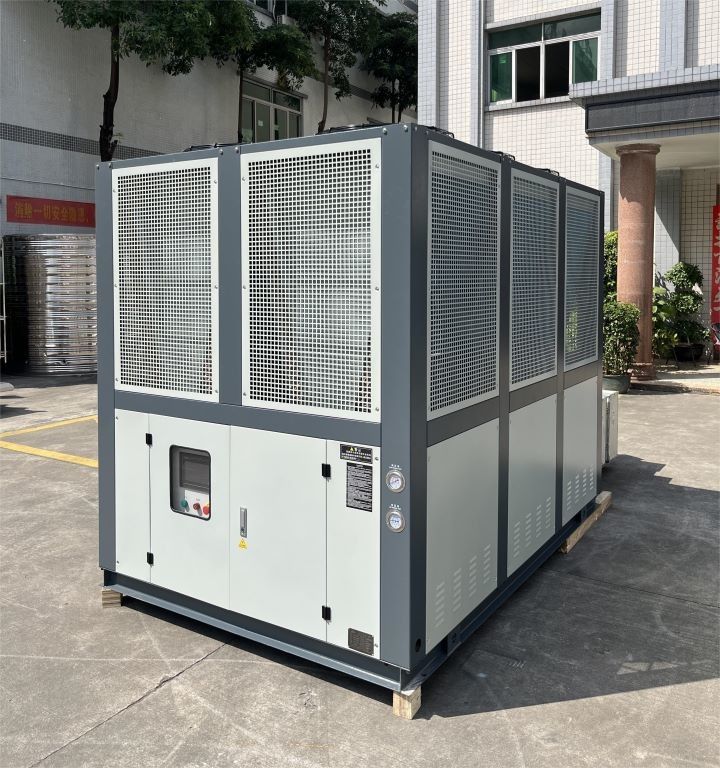

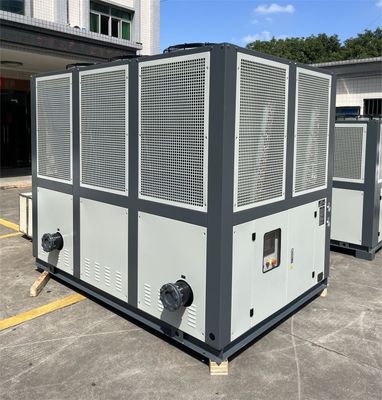

JLSF-75HP PLC 480V خنک کننده آب خنک کننده هوا دانمارک کمپرسور رول دانفوس
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-75HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 SET |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک هوا | سیستم کنترل: | PLC / میکرو کامپیوتر / صفحه نمایش لمسی 7 اینچی |
|---|---|---|---|
| دمای آب خروجی: | 5-35 درجه سانتیگراد | نوع کمپرسور: | دانمارک کمپرسور رول دانفوس |
| اواپراتور: | پوسته و لوله | کندانسور: | فین شده |
| فن های کندانسور: | محوری / گریز از مرکز | سطح سر و صدا: | ≤75dB(A) |
| ولتاژ: | 220V/380V/415V/440V/480V | فرکانس: | 50 هرتز / 60 هرتز |
| مبرد: | R410a | سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره |
| پمپ: | پمپ عمودی چند مرحله ای | تضمین: | 12 ماه |
| برجسته کردن: | خنک کننده آب خنک کننده هوا 480 ولت,خنک کننده آب خنک کننده هوا PLC,PLC Air Cooled Water Chiller |
||
توضیحات محصول
JLSF-75HP خنک کننده آب خنک کننده با استفاده از کمپرسور دانفوس دانمارک
توضیحات محصول:
یخچال رول خنک کننده هوا یک دستگاه مورد استفاده در سیستم های خنک کننده و تهویه مطبوع است که از تکنولوژی تهویه کننده خنک کننده هوا و کمپرسور رول استفاده می کند.
یخچال های رول خنک کننده هوا از یک تهویه کننده خنک کننده هوا برای دفع گرما استفاده می کنند. تهویه کننده یک جزء مهم در چرخه خنک کننده است.آن را خنک می کند و تبدیل درجه حرارت بالا و فشار بالا گاز خنک کننده به مایع فشار بالاکولر های سنتی معمولاً از یک تهویه کننده خنک شده با آب برای دفع گرما استفاده می کنند و برای خنک کردن نیاز به اتصال به یک برج خنک کننده یا منبع آب دیگر دارند.سرد کننده رول خنک کننده هوا از یک فن برای بستن در سراسر باله ها بر روی سطح تهویه کننده برای گرفتن گرمای دور و دستیابی به تبعید گرما استفاده می کند.
یخچال های رول خنک کننده هوا دارای چندین مزیت نسبت به یخچال های خنک کننده آب سنتی هستند. اول، نیازی به اتصال به یک منبع آب خارجی نیست، نصب آن را راحت تر می کند.دوم،از آنجا که هیچ تجهیزات اضافی مانند پمپ آب و برج های خنک کننده وجود ندارد، سیستم ساده تر است و فضای کمتری را اشغال می کند.یخچال های رول خنک کننده هوا معمولا نسبت کارایی انرژی بالایی دارند و می توانند اثرات خنک کننده پایدار را ارائه دهند..
مشخصات محصول:
یخچال رول هوا خنک کننده یک نوع خاص از یخچال با ویژگی های زیر است:
1ظرفیت خنک کننده کارآمد:کولر رول خنک کننده هوا از یک کمپرسور رول استفاده می کند و دارای ظرفیت خنک کننده کارآمد است. این می تواند ظرفیت خنک کننده قوی را فراهم کند و برای نیازهای خنک کننده بزرگ یا بار بالا مناسب است.
2سیستم خنک کننده مستقل:کولر رول خنک کننده هوا از یک سیستم خنک کننده هوا مستقل استفاده می کند تا گرما را از طریق فن ها به محیط اطراف منتقل کند. در مقایسه با کولر های خنک کننده آب سنتی،نیازی به منابع آب خنک کننده یا برج های خنک کننده اضافی ندارد.، باعث می شود آن را راحت تر و صرفه جویی در فضا.
3کنترل و تنظیم اتوماتیک:یخچال های چرخدار خنک کننده هوا معمولاً مجهز به سیستم های کنترل خودکار پیشرفته هستند که می توانند وضعیت عملکرد سیستم خنک کننده را کنترل و تنظیم کنند.می تواند به طور خودکار شروع و متوقف بر اساس نیازهای واقعی، و کنترل دقیق دمای مطابق با محدوده دمای تنظیم شده را انجام دهید.
4صرفه جویی در انرژی و حفاظت از محیط زیست:با توجه به استفاده از یک سیستم خنک کننده هوایی مستقل، کولرهای رول خنک کننده هوا مصرف انرژی کمتری نسبت به کولرهای خنک کننده آب دارند.آن نیاز به کار پمپ آب و گردش آب ندارد، مصرف انرژی و مصرف آب را کاهش می دهد. در عین حال، از آنجا که نیازی به یک برج خنک کننده نیست، درمان آب و استفاده از مواد شیمیایی کاهش می یابد و آن را سازگار با محیط زیست می کند.
5نصب و تحرک انعطاف پذیر:یخچال های چرخش هوا خنک کننده معمولا طراحی فشرده و پایه چرخ دار برای نصب و حرکت آسان دارند.آنها می توانند به صورت انعطاف پذیر تنظیم و تنظیم شوند و برای مکان ها و کاربردهای مختلف مناسب هستند، از جمله تولید صنعتی، ساختمان های تجاری و خنک سازی موقت رویدادها.
اصل کار:
اصول کار کولر رول خنک کننده هوا را می توان به دو بخش اصلی تقسیم کرد: چرخه خنک کننده و چرخه تبعید گرما.
قسمت چرخه خنک کننده:
1فشرده سازیهسته چرخه خنک کننده کمپرسور رول است. کمپرسور گاز خنک کننده با دمای پایین و فشار پایین را جذب می کند.و سپس فشار و دمای آن را از طریق چرخش و فشرده سازی افزایش می دهد.
2-توجهه:گاز خنک کننده فشرده شده با دمای بالا و فشار بالا وارد کنسندر خنک شده هوا می شود. در کنسندر، یک فن خنک کننده هوای بیرون را از باله های کنسندر می کشد،باعث می شود گاز خنک کننده حرارت را از بین ببرد و خنک شود.وقتی گاز خنک کننده خنک شود، به مایع با فشار بالا تبدیل می شود.
3-توسعه:یخچال مایع با فشار بالا از طریق دریچه گسترش (تجهیزات گاز) به تبخیر وارد می شود. عملکرد دریچه گسترش کاهش فشار یخچال است.باعث می شود که به سرعت گسترش یابد.، در نتیجه درجه حرارت و فشار را کاهش می دهد.
قسمت چرخه تبعید گرما:
1تبخير:یخچال با دمای پایین و فشار پایین وارد تبخیر کننده می شود. یک لوله یا رادیاتور دارای بالدار در داخل تبخیر کننده نصب می شود. با تماس با آب یا هوا که باید خنک شود،گرما را جذب می کند و آب یا هوا را خنک می کند.
2آب سرد:آب خنک شده در تبخیرگر به تجهیزات یا سیستم ارسال می شود که نیاز به خنک شدن برای جذب گرما و کاهش درجه حرارت دارد.
3چرخه خنک کننده:آب سرد به تجهیزات یا سیستم منتقل می شود تا از طریق پمپ گردش خنک شود و برای خنک شدن گردش می کند و چرخه ای بسته را تشکیل می دهد.
در طول کل فرآیند، یخچال چرخه فشرده سازی، فشرده سازی، گسترش و تبخیر را تحت تأثیر کمپرسور، جذب و انتشار گرما،در نتیجه به اثر خنک کننده آب سرد دست می یابیم. تهویه کننده خنک کننده هوا از طریق یک فن گرمای را از بین می برد تا اطمینان حاصل شود که یخچال می تواند در طول چرخه خنک و گردش کند.
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 شیر توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((کمتر از 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((کمتر از 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
کولر های کوچک خنک کننده هوا برای بسیاری از صنایع و کاربردهای مختلف مناسب هستند، از جمله اما محدود به موارد زیر:
1صنعت الکترونیک:یخچال های کوچک خنک کننده هوا می توانند برای محصولات فن آوری بالا مانند نیمه هادی، نوری و اجزای الکترونیکی یخچال فراهم کنند تا عملکرد عادی تجهیزات را تضمین کنند.
2صنعت داروسازی:یخچال های کوچک خنک کننده هوا می توانند اثر خنک کننده ای پایدار را برای پیوند در فرآیند تولید دارویی که نیاز به کنترل دمای دارد فراهم کنند، کیفیت و ایمنی داروها را تضمین کنند..
3صنعت مواد غذایی:یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهایی که نیاز به کنترل دمای در طول پردازش، ذخیره سازی و حمل و نقل مواد غذایی دارند، فراهم کنند تا کیفیت و ایمنی مواد غذایی تضمین شود.
4صنعت پلاستیک:یخچال های کوچک هوا خنک کننده می توانند یخچال برای لینک های دمای کنترل شده در قالب گذاری تزریق پلاستیک، قالب گیری ضربه، قالب گیری اکستروژن و غیره را فراهم کنند.برای اطمینان از کیفیت محصول و بهره وری تولید.
5صنعت شیمیایی:یخچال های کوچک خنک کننده هوا می توانند خنک کننده برای پیوندهایی باشند که نیاز به کنترل دمای در فرآیند تولید شیمیایی دارند تا کیفیت و ایمنی محصولات شیمیایی تضمین شود.
به طور کلی، یخچال های کوچک خنک کننده هوا برای موقعیت های مختلف که نیاز به یخچال دارند مناسب هستند و راه حل های خنک کننده کارآمد، پایدار و قابل اعتماد را برای صنایع مختلف فراهم می کنند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
اقدامات احتیاطی برای استفاده از کولر؟
هنگام استفاده از یک کولر آب، باید به موارد زیر توجه کنید:
1- کار با امنيت:با کتابچه راهنمای کار و روش های ایمن کار کولر آشنا باشید و آنها را دنبال کنید.اطمینان از اینکه اپراتورها آموزش و مهارت های لازم را دارند و اصول عملیاتی و احتیاط های ایمنی تجهیزات را درک می کنند..
2ایمنی الکتریکی:اطمینان حاصل کنید که اتصالات الکتریکی کولر با استانداردها و الزامات الکتریکی مطابقت دارند.از اضافه کردن برق به قطعات برق اجتناب کنید و مطمئن شوید که خطوط برق قابل اعتماد هستند و به طور منظم بررسی می شوند.
3مدیریت کیفیت آب:اگر کولر از یک سیستم خنک کننده آب استفاده می کند، به مدیریت کیفیت آب و نگهداری آن توجه کنید.کیفیت آب را به طور منظم بررسی کنید و فیلترهای سیستم خنک کننده آب خود را تمیز کنید یا جایگزین کنید تا از تجمع مقیاس و کثافت جلوگیری شود.
4کنترل درجه حرارت:تنظیم و نظارت بر پارامترهای کنترل دمای کولر در صورت لزوم. اطمینان حاصل کنید که محدوده دمای تنظیم شده با الزامات کاربرد مطابقت دارد و کنترل دمای را به سرعت برای پاسخگویی به نیازهای خود تنظیم کنید.
5نگهداري:انجام تعمیرات منظم در کولر، از جمله تمیز کردن کاندنسر، بررسی دقت سنسور فشار و سنسور درجه حرارت و روان کردن قطعات.دستورالعمل ها و برنامه های نگهداری ارائه شده توسط سازنده را دنبال کنید.
6راه حل مشکل:اگر کولر خراب شود یا غیرطبیعی باشد، ابتدا بررسی کنید که آیا منبع برق و اتصالات الکتریکی طبیعی هستند.شما باید با کارکنان حرفه ای تعمیرات برای عیب یابی و تعمیر تماس بگیرید.و از تعمیر و یا کار کردن خودداری کنید.
7الزامات زیست محیطی:هنگام نصب کولر، اطمینان حاصل کنید که محیط اطراف به خوبی تهویه شده است و از مسدود کردن فن خنک کننده یا ورودی و خروجی هوا اجتناب کنید.از استفاده از کولر در محیط با گازهای مضر یا مواد خوردنی اجتناب کنید.
8تغییرات دما:درجه حرارت ممکن است در هنگام روشن شدن یا متوقف شدن کولر تغییر کند. قبل از شروع، اطمینان حاصل کنید که سیستم در دمای مناسب است. پس از متوقف شدن، از خاموش کردن کولر ناگهان اجتناب کنید.اما به جای آن به تدریج کاهش بار و اجازه می دهد تا سیستم برای یک دوره از زمان خنک.
9پاکسازی و حفاظت:قفس و قسمت های داخلی کولر را به طور منظم تمیز کنید تا اطمینان حاصل شود که رادیاتور و فن بدون گرد و غبار و انسداد هستند.استفاده از اقدامات محافظتی مناسب برای محافظت از کولر در برابر شرایط محیطی خشن.
10بازیافت و دفع:پسماند مایعات خنک کننده و سایر زباله های مرتبط با کولر را مطابق با مقررات و مقررات محیط زیست محلی به درستی دفع کنید.
این احتیاط های استفاده می تواند به اطمینان از عملکرد و عملکرد ایمن کولر شما در حالی که طول عمر تجهیزات را افزایش دهد کمک کند.مهم است که دستورالعمل های استفاده و توصیه های ارائه شده توسط سازنده را دنبال کنید و عملیات و نگهداری مناسب را بر اساس شرایط واقعی انجام دهید..
