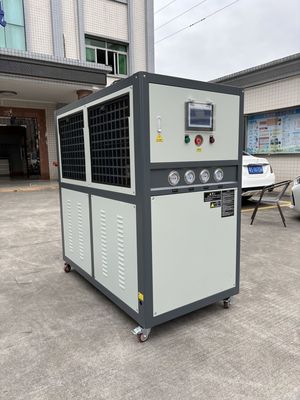

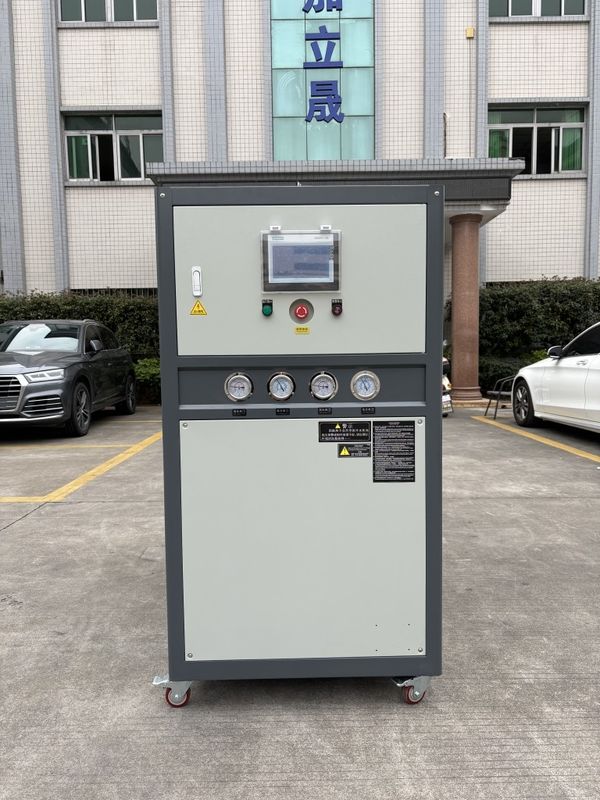

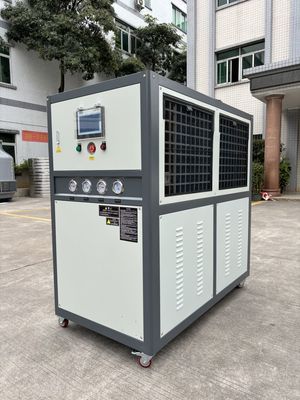

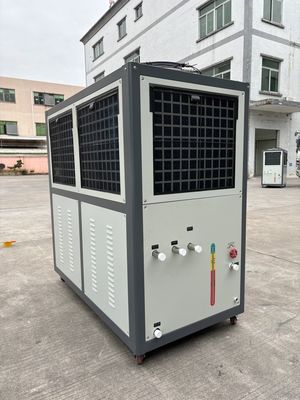

JLSF-12HP خنک کننده آب خنک کننده 10 تن 10TR ظرفیت خنک کننده دستگاه بسته بندی Extruder
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-12HP/10Ton/10TR |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | هفت روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 300 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک هوا | سیستم کنترل: | SiemensPLC / صفحه نمایش لمسی 7 اینچی |
|---|---|---|---|
| دمای آب خروجی: | 5-35 درجه سانتیگراد | نوع کمپرسور: | اسکرول / نیمه هرمتیک / هرمتیک |
| اواپراتور: | کویل مخزن آب / پوسته و لوله / مبدل حرارتی صفحه | تهویه کننده: | لوله پره دار |
| فن های کندانسور: | محوری / گریز از مرکز | سطح سر و صدا: | ≤65dB(A) |
| مبرد: | R22/R407C/R134A/R410A/R404A | سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره |
| پمپ: | گریز از مرکز / عمودی | نرخ جریان آب: | 5-6 متر مکعب در ساعت |
| تضمین: | 12 ماه | ||
| برجسته کردن: | کولر آب خنک شده با هوا ظرفيت 10 تن,دستگاه بسته بندي کولر آب خنک شده با هوا |
||
توضیحات محصول
توضیحات محصول:
کولر خنک کننده هوا یک نوع تجهیزات خنک کننده است که به عنوان کولر نیز شناخته می شود. آن را با استفاده از یک تهویه هوا گرمایی را خارج می کند، بنابراین آن را "هوا خنک" می نامند،که متفاوت از روش خنک کننده های آب خنک کننده کار می کند، که از یک تهویه آب برای تخلیه گرما استفاده می کند.
در مقایسه با کولر خنک کننده آب سنتی، تفاوت میان کولر خنک کننده هوا و کولر خنک کننده آب سنتی این است که از کولر هوا به عنوان یک تهویه کننده استفاده می کند.و فن هوا مورد نیاز برای انتشار گرما را از یک طرف ماشین می کشد و از طرف دیگر آن را خارج می کند. خنک سازی را به دست آورید. بنابراین، کولر خنک کننده هوا نیازی به یک منبع آب خنک کننده خارجی ندارد، مستقل است و نصب و حرکت بسیار راحت است.
ویژگی های تولید:
کولر خنک کننده هوا یک تجهیزات خنک کننده رایج است، ویژگی های اصلی آن عبارتند از:
1استقلال:کولر خنک کننده هوا نیازی به اتصال به یک منبع آب خنک کننده خارجی از طریق لوله ها یا پمپ های آب ندارد.
2بهره وری بالا و صرفه جویی در انرژی:کولر خنک کننده با هوا از کمپرسورها و مبادلات گرما با کارایی بالا استفاده می کند که می توانند در مدت زمان کوتاه به نیازهای دمای تنظیم شده برسند.و همچنین می تواند مصرف انرژی را کاهش دهد و اثرات بهتر صرفه جویی در انرژی داشته باشد.
3نگهداري آسان:یخچال خنک کننده هوا ساختار ساده، نگهداری آسان، تمیز کردن و تعمیر آسان است.
4. صداي کم:کولر خنک کننده هوا دارای سر و صدا کم کار است و با محیط اطراف و کارکنان تداخل نخواهد داشت.
5کنترل خودکار:کولر خنک کننده هوا سیستم کنترل پیشرفته ای را اتخاذ می کند که می تواند درجه حرارت و رطوبت را به طور خودکار تنظیم کند تا اثر خنک کننده پایدار و قابل اعتماد را تضمین کند.
6انعطاف پذیری:کولر خنک کننده هوا می تواند به تنهایی یا در کنار تجهیزات دیگر برای پاسخگویی به نیازهای مختلف استفاده شود.
به طور کلی، کولر خنک کننده با هوا دارای ویژگی های استقلال، کارایی بالا و صرفه جویی در انرژی، نگهداری آسان، سر و صدا کم، کنترل خودکار و انعطاف پذیری است.و یک تجهیزات ایده آل است که به طور گسترده در نیازهای مختلف یخچال استفاده می شود.
اصل کار:
اجزای اصلی کولر خنک کننده هوا شامل یک کمپرسور، یک تهویه هوا، یک شیر انبساط و یک تبخیرگر است. در اینجا یک مرور کلی از جریان کار آن ارائه شده است:
1کمپرسور گاز خنک کننده با فشار پایین و دمای پایین را جذب می کند و آن را به گاز با فشار بالا و دمای بالا فشرده می کند.
2این گاز خنک کننده با دمای بالا و فشار بالا وارد تهویه کننده هوا می شود، با هوای اطراف تبادل گرما می کند و گرما را به محیط خارج می کند.در حالی که یخچال از حالت گازی به حالت مایع فشرده می شود.
3مایع خنک کننده با فشار بالا از شیر انبساط عبور می کند، فشار ناگهان کاهش می یابد و به مایع خنک کننده با فشار پایین و دمای پایین تبدیل می شود.
4مایع خنک کننده با دمای پایین و فشار پایین وارد تبخیر کننده می شود، گرما را جذب می کند و به صورت گاز تبخیر می شود.و دمای داخلی کاهش می یابد تا به هدف خنک کننده برسد..
5گاز خنک کننده دوباره به کمپرسور جذب می شود تا یک چرخه را تکمیل کند.
مزایای کولر های خنک کننده هوا شامل نصب ساده، عدم نیاز به برج های خنک کننده و پمپ های آب خنک کننده و هزینه های نگهداری پایین است.کارایی آن کمتر از کولر های خنک کننده آب است، به خصوص در دمای محیط بالا و بهره وری آن بیشتر کاهش می یابد
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 شیر توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه گسترش | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((کمتر از 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوز / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((کمتر از 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوز / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
کولر های کوچک خنک کننده هوا برای بسیاری از صنایع و کاربردهای مختلف مناسب هستند، از جمله اما محدود به موارد زیر:
1صنعت الکترونیک:یخچال های کوچک خنک کننده هوا می توانند برای محصولات فن آوری بالا مانند نیمه هادی، نوری و اجزای الکترونیکی یخچال فراهم کنند تا عملکرد عادی تجهیزات را تضمین کنند.
2صنعت داروسازی:یخچال های کوچک خنک کننده هوا می توانند اثر خنک کننده ای پایدار را برای پیوند در فرآیند تولید دارویی که نیاز به کنترل دمای دارد فراهم کنند، کیفیت و ایمنی داروها را تضمین کنند..
3صنایع غذایی:یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهایی که نیاز به کنترل دمای در طول پردازش، ذخیره سازی و حمل و نقل مواد غذایی دارند، فراهم کنند تا کیفیت و ایمنی مواد غذایی تضمین شود.
4صنعت پلاستیک:یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهای دمای کنترل شده در قالب گذاری تزریق پلاستیک، قالب گیری ضربه، قالب گیری اکستروژن و غیره فراهم کنند.برای اطمینان از کیفیت محصول و بهره وری تولید.
5صنعت شیمیایی:یخچال های کوچک خنک کننده هوا می توانند خنک کننده برای پیوندهایی باشند که نیاز به کنترل دمای در فرآیند تولید شیمیایی دارند تا کیفیت و ایمنی محصولات شیمیایی تضمین شود.
به طور کلی، یخچال های کوچک خنک کننده هوا برای موقعیت های مختلف که نیاز به یخچال دارند مناسب هستند و راه حل های خنک کننده کارآمد، پایدار و قابل اعتماد را برای صنایع مختلف فراهم می کنند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر خنک کننده هوا شامل:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
استفاده از چیلر در اکسترودر:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
در طول فرآیند کار اکسترودر، مواد مانند پلاستیک یا لاستیک به محصولات دارای اشکال خاص مانند لوله ها، کابل ها، فیلم ها و غیره، از طریق گرم کردن و فشار، اکسترود می شوند.در این فرآیندبرای حفظ دمای اکستروژن مورد نیاز، اکستروژر باید کنترل دمای ثابت بر عناصر گرم کننده (مانند بشکهای گرم کننده) را انجام دهد.
خنک کننده آب با گردش آب خنک کننده دمای اکسترودر را کاهش می دهد.این آب خنک کننده را از طریق سیستم خنک کننده عبور می دهد و سپس آب خنک کننده را از طریق لوله ها یا حلقه های خنک کننده به عناصر گرم کننده در اکسترودر متصل می کندآب خنک کننده گرمای آزاد شده توسط عناصر گرمایش را جذب می کند و آن را از بین می برد و در نتیجه دمای پایدار را در طول فرآیند اکستروژن حفظ می کند.
استفاده از یخچال های آب می تواند مزایای زیر را به همراه داشته باشد:
1کنترل درجه حرارت:خنک کننده آب می تواند اثر خنک کننده دقیق را فراهم کند تا اطمینان حاصل شود که دمای عناصر گرمایشی در اکسترودر در محدوده مورد نیاز باقی می ماند،جلوگیری از تاثیر گرم شدن بیش از حد یا خنک شدن بیش از حد بر فرآیند اکستروز و کیفیت محصول.
2ثبات:با خنک کردن اکسترودر، خنک کننده آب می تواند به حفظ ثبات فرآیند اکستروژن کمک کند و تأثیر نوسانات دمای بر اندازه، ظاهر و عملکرد محصول را کاهش دهد.
3بهبود بهره وری تولید:کولر می تواند عنصر گرمایش را به سرعت خنک کند، زمان اکسترودر را در هنگام راه اندازی و خاموش کردن کاهش دهد و کارایی تولید و خروجی را بهبود بخشد.
4طول عمر تجهیزات:با کنترل دمای اکسترودر، کولر می تواند آسیب به تجهیزات ناشی از استرس حرارتی را کاهش دهد و عمر و قابلیت اطمینان تجهیزات را افزایش دهد.
به طور خلاصه، استفاده از کولر در اکسترودر می تواند کنترل دقیق دمای را فراهم کند، ثبات فرآیند اکستروژن و کیفیت محصول را تضمین کند،و بهبود بهره وری تولید و عمر تجهیزات.
