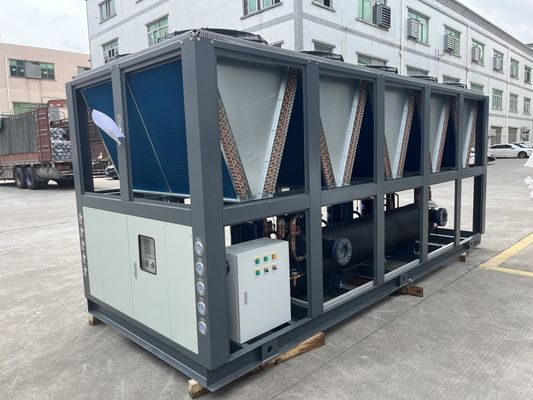

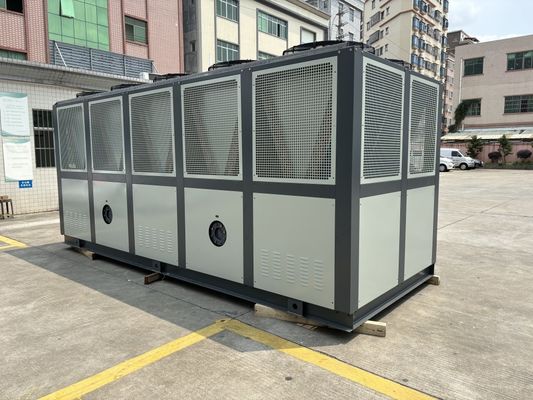

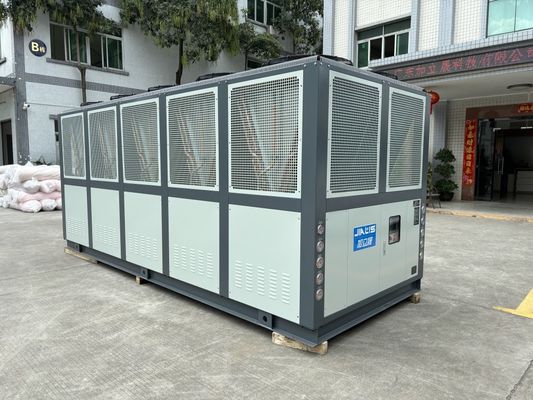

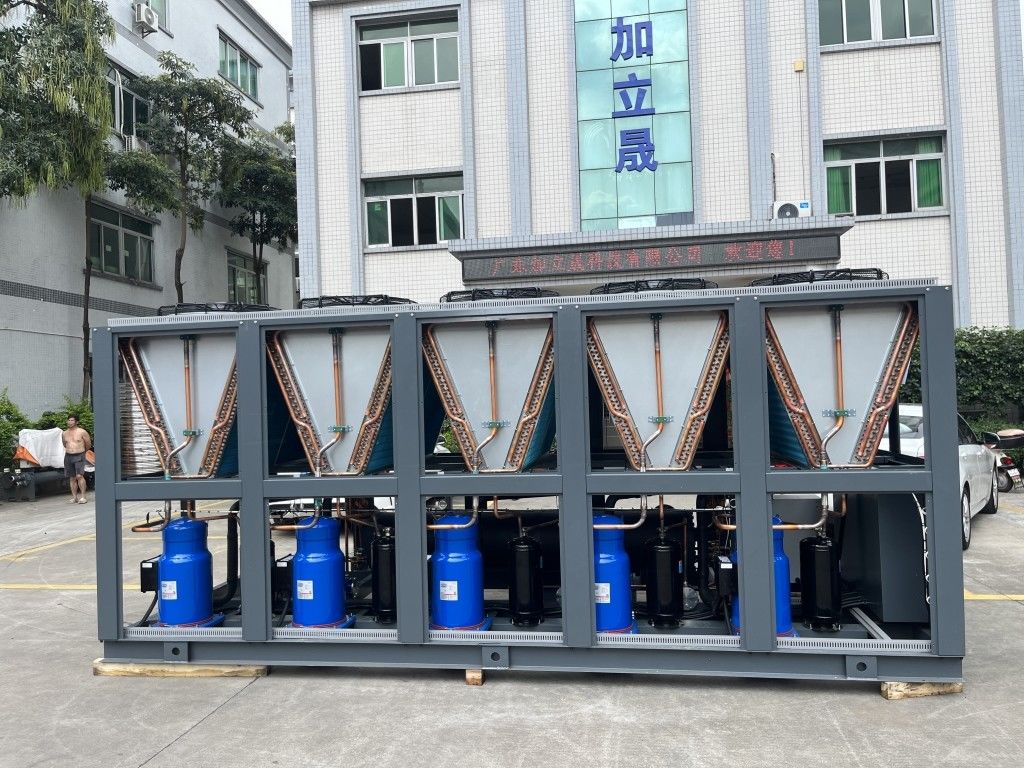

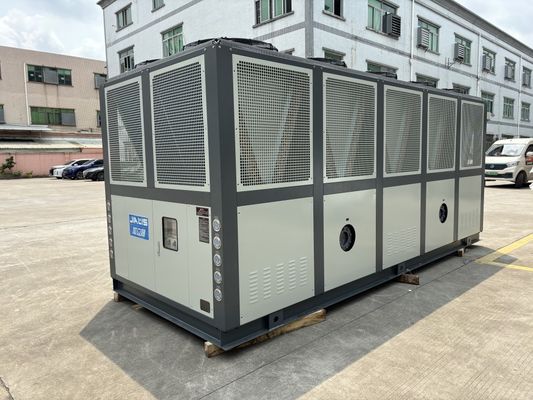

JLSF-125HP یخچال بزرگ هوا خنک کننده هوا خنک کننده دمای ثابت
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-125HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 50 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک هوا | سیستم کنترل: | زیمنس PLC / صفحه نمایش لمسی 7 اینچی |
|---|---|---|---|
| دمای آب خروجی: | 5-50 درجه سانتیگراد | نوع کمپرسور: | دانمارک کمپرسور رول دانفوس |
| اواپراتور: | پوسته و لوله | تهویه کننده: | فین شده |
| فن های کندانسور: | محوری / گریز از مرکز | سطح سر و صدا: | ≤65dB(A) |
| ولتاژ: | 380V-415V/440V-460V | فرکانس: | 50 هرتز / 60 هرتز |
| مبرد: | R410a | سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره |
| تضمین: | 12 ماه | ||
| برجسته کردن: | یخچال رول با دمای ثابت و خنک کننده هوا,یخچال بزرگ هوا خنک کننده,کولر اسکرول با دمای ثابت,Large Air Cooled Scroll Chiller,Constant Temperature Scroll Chiller |
||
توضیحات محصول
توضیحات محصول:
کولر نوع خنک کننده و گرم کننده تهویه مطبوع یک نوع خاص از کولر است.که به طور گسترده در سیستم های تهویه مطبوع برای تامین آب سرد و آب گرم برای پاسخگویی به نیازهای خنک کننده و گرم کننده سیستم های تهویه مطبوع استفاده می شود..
این نوع کولر دارای دو عملکرد است که می تواند آب سرد را برای نیازهای خنک کننده سیستم های تهویه مطبوع و آب گرم را برای نیازهای گرم کننده سیستم های تهویه مطبوع فراهم کند.معمولا شامل یک واحد، از جمله اجزای اصلی مانند کمپرسور، تهویه کننده، تبخیرگر و سیستم کنترل.
در حالت خنک کننده، کمپرسور کولر نوع خنک کننده و گرم کننده تهویه مطبوع، یخچال را فشرده می کند و گرما را از طریق تهویه کننده از بین می برد.و گرما را از سیستم خارج می کند.سپس، عامل تهویه کننده در تهویه کننده توسط شیر انبساط خنک می شود و وارد تبخیرگر می شود، جایی که گرمای هوا یا آب را جذب می کند تا آب سرد تولید کند.آب سرد از طریق لوله ها به سیستم تهویه مطبوع منتقل می شود تا دمای داخل خانه خنک شود.
در حالت گرمایش، کولر نوع خنک کننده و گرمایش تهویه مطبوع می تواند انرژی حرارتی را از محیط خارجی جذب کرده و آن را با گردش معکوس گرم کند.کمپرسور مایع کار را فشرده می کند و گرما را از طریق تهویه کننده آزاد می کندسپس، مایع کار توسط شیر انبساط فشار داده می شود و وارد تبخیرگر می شود، گرمای محیط خارجی را جذب می کند و آن را گرم می کند.آب گرم به سیستم تهویه مطبوع از طریق لوله ها برای گرم کردن و افزایش دمای داخلی منتقل می شود.
استفاده از سیستم خنک کننده آب و خنک کننده آب گرم کننده می تواند عملکرد تمام سال سیستم تهویه مطبوع را تحقق بخشد.چه در حالت خنک کننده در تابستان و چه در حالت گرم کننده در زمستان، می تواند نیازهای تهویه مطبوع راحت را برآورده کند. مزایای صرفه جویی در انرژی، انعطاف پذیری و سازگاری با محیط زیست را دارد و برای ساختمان ها و مکان های مختلف مناسب است،مانند ساختمان های اداری، مراکز تجاری، هتل ها و بیمارستان ها.
به طور خلاصه، کولر آب خنک کننده و گرم کننده کولر آب است که می تواند آب سرد و آب گرم را برای پاسخگویی به نیازهای خنک کننده و گرم کننده سیستم تهویه مطبوع فراهم کند.این دو تابع دارد و برای ساختمان ها و مکان های مختلف مناسب است.
مشخصات محصول:
یخچال رول خنک کننده هوا، یک یخچال است که از تکنولوژی تهویه کننده خنک کننده هوا و کمپرسور رول استفاده می کند. در اینجا برخی از ویژگی های مشترک وجود دارد:
1بهره وری بالا و صرفه جویی در انرژی:یخچال رول خنک کننده با هوا از یک کمپرسور رول کارآمد استفاده می کند تا نسبت کارایی انرژی بالا را فراهم کند و عملکرد صرفه جویی در انرژی را به دست آورد.معمولا مصرف برق کمتری دارند و خنک کننده بهتری دارندکاهش مصرف انرژی و هزینه های عملیاتی.
2طراحی کامپکت:این نوع یخچال ها معمولا دارای یک طراحی ساختاری فشرده هستند و فضای نسبتاً کمی را اشغال می کنند، که آن را برای مکان هایی که فضای نصب محدود دارند مناسب می کند.فشرده بودن آنها باعث می شود که آنها انعطاف پذیرتر و راحت تر در کاربردهای تجاری و صنعتی باشند.
3سرد شدن سريع:کاندنسر خنک کننده هوا می تواند به سرعت گرما را از طریق فن ها و بخاری ها از بین ببرد و یک اثر خنک کننده سریع و موثر ایجاد کند.این باعث می شود کولر رول هوا خنک در سناریوهای که در آن خنک شدن سریع مورد نیاز است عملکرد خوب، مانند محیط های با دمای بالا یا کاربردهایی که نیاز به خنک شدن سریع دارند.
4نصب ساده:خنک کننده های رول خنک کننده های هوا خنک کننده نسبتا ساده هستند زیرا نیازی به اتصال به یک منبع آب خارجی یا برج خنک کننده ندارند.این امر پیچیدگی طرح لوله و پیکربندی سیستم آب را در طول نصب کاهش می دهد، صرفه جویی در زمان و هزینه های کار
5کنترل خودکار:بسیاری از یخچال های چرخدار خنک کننده هوا مجهز به سیستم های کنترل خودکار پیشرفته هستند که می توانند کنترل دقیق دما و عملکرد هوشمند را به دست آورند.این سیستم های کنترل معمولا دارای عملکردهای نظارت و تنظیم برای اطمینان از عملکرد پایدار و عملکرد بهینه تجهیزات هستند..
6انعطاف پذیری گسترده:یخچال های رول خنک شده با هوا برای سناریوهای مختلف استفاده از یخچال و تهویه مطبوع از جمله ساختمان های تجاری، دفاتر، هتل ها، امکانات پزشکی، کارخانه های صنعتی،و غیرهآنها می توانند نیازهای یخچال با اندازه ها و نیازهای مختلف را برآورده کنند و انعطاف پذیری و انعطاف پذیری خوبی دارند.
اصل کار:
در مورد اصل کار خاص کولر های نوع خنک کننده و گرم کننده تهویه مطبوع، لازم است که نحوه عملکرد آنها در حالت خنک کننده و گرم کننده را در نظر بگیریم.اصول کلی کار کولر های نوع خنک کننده و گرم کننده تهویه مطبوع به شرح زیر است::
اصول کار در حالت خنک کننده:
1کار کمپرسور:کمپرسور جزء اصلی کولر است. آن را در یخچال جذب می کند (معمولا یخچال R410A و غیره) و سپس آن را به گاز با فشار بالا و درجه حرارت بالا فشرده می کند.
2. تبعید گرما در کاندنسر:یخچال با فشار بالا و دمای بالا از طریق تهویه کننده عبور می کند و گرما را با هوا یا آب در محیط خارجی مبادله می کند.یخچال خنک می شود و به مایع با فشار بالا تبدیل می شود..
3کنترل شیر کششی:مایع با فشار بالا از شیر انبساط عبور می کند و فشار به سرعت کاهش می یابد و وارد حالت فشار پایین می شود.این کاهش ناگهانی فشار باعث می شود دمای یخچال به شدت کاهش یابد.
4جذب گرما در بخار:یخچال با فشار پایین وارد تبخیرگر (تعریف کننده تبخیر) می شود و گرما را با هوا یا آب مبادله می کند. در این فرآیند،خنک کننده گرما را جذب می کند و به بخار با فشار پایین تبخیر می شود..
5آب سرد:بخار با فشار پایین بیشتر از طریق جدا کننده عبور می کند تا مایع خنک کننده مایع باقی مانده را جدا کند و بخار به چرخه کمپرسور جذب می شود تا فرآیند خنک کننده را دوباره انجام دهد.در عین حال، از طریق مبادله گرما در بخارگر، چرخه آب خنک کننده به سیستم تهویه مطبوع از طریق لوله کشی برای تامین آب سرد منتقل می شود.
اصول کار در حالت گرمایش:
در حالت گرم کردن، کولر سرد و گرم نوع تهویه مطبوع عملکرد گرم کردن را از طریق گردش معکوس انجام می دهد. اصل کار این است:
1کار کمپرسور:مانند حالت خنک کننده، کمپرسور مایع کار (معمولاً یخچال) را جذب می کند و آن را به گاز با فشار بالا و دمای بالا فشرده می کند.
2. تبعید گرما در کاندنسر:یخچال با فشار بالا و دمای بالا از طریق تهویه کننده گرما را با محیط خارجی مبادله می کند و گرما را به محیط خارجی آزاد می کند.
3کنترل شیر کششی:مایع با فشار بالا از دریچه انبساط عبور می کند، فشار کاهش می یابد و وارد حالت فشار پایین می شود و باعث می شود دمای یخچال کاهش یابد.
4جذب گرما در بخار:یخچال با فشار پایین وارد تبخیرگر می شود، در طول فرآیند تبخیر گرما را جذب می کند و گرما را از محیط بیرونی جذب می کند.
5آب گرم:بخار با فشار پایین از طریق جدا کننده به مایع خنک کننده جدا می شود و بخار برای گردش به کمپرسور جذب می شود. در عین حال، از طریق تبادل گرما،انرژی حرارتی به سیستم گردش آب منتقل می شود تا آب گرم برای گرمایش فراهم شود..
خنک کننده های نوع خنک کننده و گرم کننده کولر و کولر های نوع خنک کننده و گرم کننده آب سرد و آب گرم را از طریق فرآیند گردش در حالت خنک کننده و گرم کننده تامین می کنند.این عملکرد دوگانه آن را قادر می سازد تا به نیازهای تهویه مطبوع در فصل های مختلف و شرایط محیطی سازگار شود.
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 دریچه توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
یخچال های کوچک خنک کننده هوا برای بسیاری از صنایع و کاربردهای مختلف مناسب هستند، از جمله اما محدود به موارد زیر:
1صنعت الکترونیک:یخچال های کوچک خنک کننده هوا می توانند برای محصولات فن آوری بالا مانند نیمه هادی، نوری و قطعات الکترونیکی خنک کننده ای فراهم کنند تا عملکرد عادی تجهیزات را تضمین کنند.
2صنعت داروسازی:یخچال های کوچک خنک کننده هوا می توانند اثر خنک کننده ای پایدار را برای پیوند در فرآیند تولید دارویی که نیاز به کنترل دمای دارد فراهم کنند، کیفیت و ایمنی داروها را تضمین کنند..
3صنعت مواد غذایی:یخچال های کوچک خنک کننده هوا می توانند یخچال را برای پیوندهایی که نیاز به کنترل دمای در طول پردازش، ذخیره سازی و حمل و نقل مواد غذایی دارند، فراهم کنند تا کیفیت و ایمنی مواد غذایی تضمین شود.
4صنعت پلاستیک:یخچال های کوچک هوا خنک کننده می توانند یخچال برای لینک های دمای کنترل شده در قالب گذاری تزریق پلاستیک، قالب گیری ضربه، قالب گیری اکستروژن و غیره را فراهم کنند.برای اطمینان از کیفیت محصول و بهره وری تولید.
5صنعت شیمیایی:یخچال های کوچک خنک کننده هوا می توانند خنک کننده برای پیوندهایی باشند که نیاز به کنترل دمای در فرآیند تولید شیمیایی دارند تا کیفیت و ایمنی محصولات شیمیایی تضمین شود.
به طور کلی، یخچال های کوچک خنک کننده هوا برای موقعیت های مختلف که نیاز به یخچال دارند مناسب هستند و راه حل های خنک کننده کارآمد، پایدار و قابل اعتماد را برای صنایع مختلف فراهم می کنند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه تبخیرگر یک کولر رول خنک کننده هوا از طریق تماس با آب یا هوا گرما را جذب می کند؟
فرآیند تبخیر کننده یک کولر رول خنک کننده هوا که گرما را از طریق تماس با آب یا هوا جذب می کند می تواند به دو روش زیر انجام شود:
1روش خنک کننده آب:
در خنک سازی آب، داخل تبخیرگر معمولا شامل مجموعه ای از لوله ها یا لوله های بالدار است که گرما را با گردش آب سرد جذب می کنند.آب از سیستم آب سرد به لوله های بخارگر از طریق پمپ گردش حمل می شودیخچال داخل تبخیر کننده از روی سطوح بیرونی این لوله ها جریان می یابد، در حالی که آب سرد از داخل لوله ها جریان می یابد.به دلیل دمای پایین و فشار پایین یخچال، گرمای سطح بیرونی لوله آب سرد را جذب می کند، دمای آب سرد را کاهش می دهد و گرما را از بین می برد. به این ترتیب آب سرد می تواند دوباره گردش کند،در حالی که یخچال چرخه تبخیر و جذب گرما را ادامه می دهد.
2روش خنک سازی با هوا:
در حالت خنک سازی با هوا، سطح لوله داخل تبخیرگر در معرض هوای خارج قرار می گیرد. خنک کننده در داخل لوله ها جریان می یابد در حالی که یک فن هوا را از طریق سطوح لوله تبخیرگر می کشد.از طریق تماس با هوا خارج، یخچال گرما را از سطح لوله جذب می کند و باعث خنک شدن سطح لوله و حمل گرما می شود. به این ترتیب، یخچال می تواند چرخه تبخیر و جذب گرما را ادامه دهد.
خواه آب خنک کننده باشد یا هوا خنک کننده، تبخیرگر از توانایی یخچال برای جذب گرما در طول فرآیند تبخیر استفاده می کند.برای رسیدن به اثر خنک کننده گرما را از آب یا هوا جذب می کند.روش خاص مورد استفاده بستگی به نیازهای برنامه و الزامات طراحی دارد.
