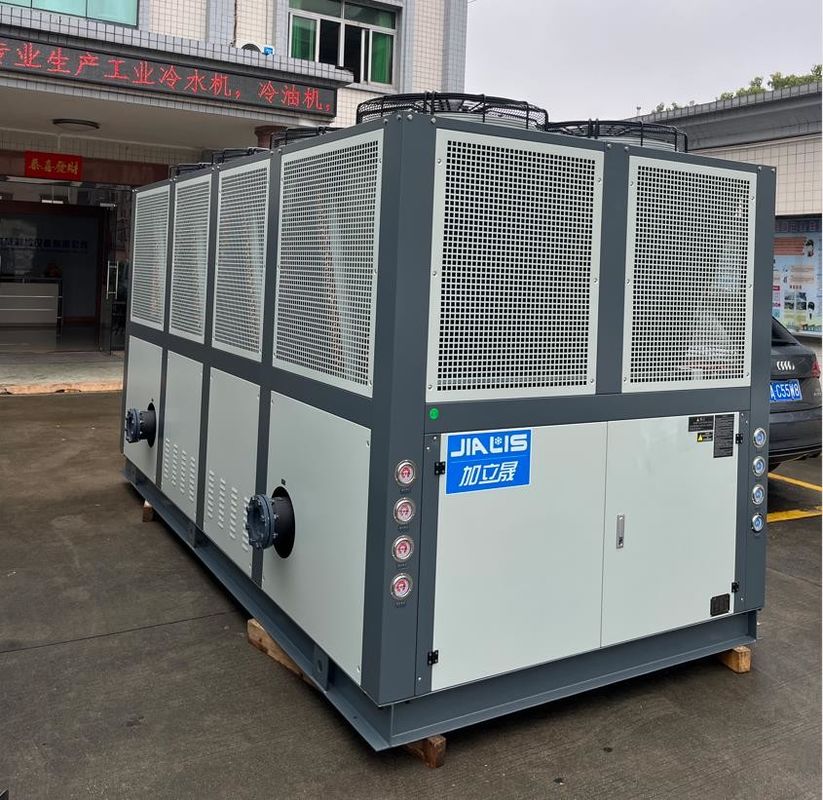

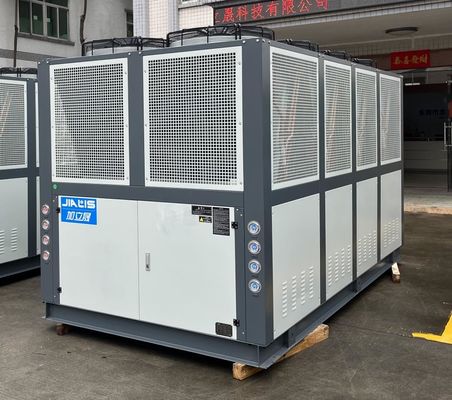

JLSF-80A خنک کننده پیچ صنعتی خنک کننده با کنترل کننده PLC
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-80A |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 50 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر پیچی هوا خنک | سیستم کنترل: | PLC |
|---|---|---|---|
| کنترل کننده: | ریزپردازنده | حالت شروع: | Y-△/شروع نرم |
| نوع کمپرسور: | پیچ کمپرسور | اواپراتور: | پوسته و لوله |
| تهویه کننده: | لوله پره دار | حفاظت: | فشار بالا/پایین، برگشت فاز، اضافه بار، ضد یخ زدگی، گرمای بیش از حد |
| سطح سر و صدا: | ≤75dB(A) | مبرد: | R22/R407C/R134a |
| تضمین: | 1 سال | ||
| برجسته کردن: | چیلر پیچی هوا خنک صنعتی,یخچال پیچک خنک کننده PLC,کولر صنعتی مایکرو پروسسور با خنک کننده هوا,PLC Air Cooled Screw Chiller,Microprocessor industrial air cooled chiller |
||
توضیحات محصول
JLSF-80D هوا خنک کننده پیچ کولر پردازش پلاستیک، پردازش فلز، صنعت شیمیایی
توضیحات محصول:
خنک کننده پیچ با خنک کننده هوا یک نوع تجهیزات خنک کننده صنعتی و تهویه مطبوع تجاری است که عمدتاً از تبخیرگر، کمپرسور، تهویه کننده و شیر گسترش و سایر اجزای آن تشکیل شده است.از یک کمپرسور پیچ استفاده می کند تا دمای پایین و فشار پایین یخچال را به یک گاز با دمای بالا و فشار بالا فشرده کند، سپس از طریق تهویه گرما به خارج گرمایی را آزاد می کند،و در نهایت درجه حرارت و فشار یخچال را از طریق شیر انبساط کاهش می دهد تا برای بازیافت به بخارگر بازگردد.
در طول کار، خنک کننده پیچ با خنک کننده هوا، گرما را در هوای بیرون جذب می کند، آب خنک کننده را خنک می کند و آن را به اتاق منتقل می کند تا دمای داخلی را کاهش دهد.بهره وری خنک کننده آن به شدت تحت تاثیر عوامل مانند دمای بیرون و رطوبت است، بنابراین اثر آن ممکن است در محیط های با دمای بالا و رطوبت بالا محدود باشد.
در مقایسه با یخچال های خنک کننده آب، یخچال های خنک کننده پیچ با هوا نیازی به سیستم آب خنک کننده اضافی ندارند، بنابراین ساده تر و مقرون به صرفه تر هستند.از آنجایی که از هوای بیرون برای خنک کردن استفاده می کند.، می تواند مشکل ساز باشد در مناطقی که آلودگی هوا زیاد است یا جایی که کیفیت هوای داخلی باید حفظ شود.
ویژگی های تولید:
ویژگی های خنک کننده پیچ شده خنک کننده هوا شامل:
1بدون سیستم آب خنک کننده اضافی:در مقایسه با یخچال های خنک کننده آب، یخچال های خنک کننده پیچ با هوا نیازی به سیستم های اضافی آب خنک کننده ندارند، بنابراین ساده تر و مقرون به صرفه تر هستند.
2طیف گسترده ای از کاربردهای:خنک کننده های پیچ با خنک کننده هوا برای انواع مختلف ساختمان ها و مکان ها مانند ساختمان های اداری تجاری، هتل ها، بیمارستان ها، مدارس و غیره مناسب هستند.
3بهره وری یخچال بالا:کولر پیچ با خنک کننده هوا از یک کمپرسور پیچ استفاده می کند که مزایای بهره وری یخچال بالا، سر و صدا کم و هزینه نگهداری کم را دارد.
4نصب آسان:نصب یخچال پیچک خنک کننده هوا نسبتا ساده است و نیازی به تجهیزات اضافی مانند لوله های آب و پمپ های آب ندارد.
5قابل اعتماد بودن بالا:یخچال پیچک خنک کننده هوا با دقت بالا طراحی و ساخته شده و دارای ثبات و قابلیت اطمینان خوبی است.
6انعطاف پذیری قوی:خنک کننده پیچ با خنک کننده هوا دارای سازگاری قوی است و می تواند به شرایط مختلف محیط زیست و تغییرات بار سازگار شود.
اصل کار:
اصول کار کولر پیچدار خنک کننده هوا به شرح زیر است:
فرآیند فشرده سازی:یخچال به یک گاز با دمای بالا و فشار بالا در کمپرسور پیچ فشرده می شود و سپس به تهویه کننده وارد می شود.
فرآیند تهویه:گاز با دمای بالا و فشار بالا در تهویه کننده خنک می شود تا به مایع با فشار بالا تبدیل شود و در عین حال گرما را آزاد می کند.که از طریق فن ها و رادیاتورها به هوا خارج می شود.
فرآیند گسترش:پس از اینکه مایع با فشار بالا توسط شیر انبساط کاهش می یابد، به مایع با دمای پایین و فشار پایین تبدیل می شود و سپس وارد تبخیرگر می شود.
فرآیند تبخیر:مایع با دمای پایین و فشار پایین در تبخیرگر تبخیر می شود، گرما را در اتاق جذب می کند، آب خنک کننده را در اتاق خنک می کند، و آن را به اتاق منتقل می کند،به این ترتیب به هدف کاهش دمای داخلی دست می یابیم..
پارامترهای فنی:
| مدل | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| ظرفیت خنک کننده | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| کلوکالری/ساعت | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| جریان جریان | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| آب سرد | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | کیلوگرم | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| مدل | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| ظرفیت خنک کننده | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| کلوکالری/ساعت | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| جریان جریان | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| آب سرد | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN1250 | DN150 | DN200 | ||||||
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | کیلوگرم | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صنعت کاربرد:
یخچال پیچ با خنک کننده هوا یک یخچال است که از یک کمپرسور پیچ و یک تهویه کننده خنک کننده هوا استفاده می کند و برای صنایع زیر مناسب است:
1صنعت تولیدی:در فرآیند تولید صنعتی، بسیاری از تجهیزات باید خنک شوند، مانند تجهیزات پردازش پلاستیک، تجهیزات پردازش فلز، تجهیزات شیمیایی و غیره. در این زمان،برای ارائه خدمات خنک کننده برای این تجهیزات لازم است از یخچال های پیچدار خنک کننده هوا استفاده شود..
2ساختمان های تجاری:یخچال های پیچک خنک کننده با هوا می توانند خدمات خنک کننده برای ساختمان های بزرگ تجاری، کارخانه ها و مکان های عمومی مانند مراکز خرید، سوپرمارکت ها، هتل ها، بیمارستان ها، ساختمان های اداری،و غیره.
3صنعت داروسازی:در صنعت داروسازی، بسیاری از فرآیندهای تولید نیاز به کنترل دمای و رطوبت برای اطمینان از کیفیت و ایمنی محصول دارند، بنابراین خنک کننده ها برای خنک سازی و کنترل رطوبت مورد نیاز هستند.
4صنایع غذایی:در صنعت مواد غذایی، بسیاری از فرآیندهای تولیدی نیاز به کنترل دمای مانند شراب، نوشیدنی ها، محصولات لبنی و غیره دارند و برای خنک کننده نیاز به یخچال دارند.
5صنعت الکترونیک:در صنعت الکترونیک، بسیاری از دستگاه ها باید خنک شوند، مانند قطعات الکترونیکی، تجهیزات نیمه هادی و غیره، و خنک کننده ها برای خنک سازی مورد نیاز هستند.
به طور خلاصه، خنک کننده های پیچ با خنک کننده هوا برای صنایع مختلف و مواقع مورد نیاز برای خنک کننده مناسب هستند، مانند تولید صنعتی، ساختمانی تجاری، صنعت داروسازی،صنعت مواد غذاییصنعت الکترونیک و غیره
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر خنک کننده هوا شامل:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال های خنک کننده با هوا در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
اگر کولر پیچدار خنک کننده هوا خراب شود چه باید بکنم؟
در صورت خرابی یخچال پیچدار خنک کننده هوا، باید به موقع با آن مقابله شود تا از گسترش خرابی جلوگیری شود و بر عملکرد عادی تجهیزات تأثیر بگذارد.در زیر برخی از اشتباهات رایج و راه حل های آنها آورده شده است:
1- خنک کننده ضعیف یا غیر فعال:یک جزء مانند تهویه کننده، برج خنک کننده یا پمپ آب ممکن است معیوب باشد و نیاز به بررسی و تعمیر داشته باشد.
2کمپرسور سر و صدا دارهممکن است چرخ دنده یا لگن کمپرسور آسیب دیده باشد و چرخ دنده یا لگن باید تعویض شود.
3. جریان آب خنک کننده ناکافی:ممکن است پمپ آب آسیب دیده باشد یا لوله مسدود شده باشد و این قسمت ها نیاز به بررسی و تعمیر داشته باشند.
4حفاظت از فشار بالا و یا حفاظت از فشار پایین:ممکن است قطعات مانند کمپرسورها، کنسرتورها یا برج های خنک کننده خراب شده باشند و این قطعات نیاز به بررسی و تعمیر داشته باشند.و تنظیمات کنترل کننده فشار باید در همان زمان تنظیم شود.
5.شکست برق:این ممکن است خرابی موتور، کنترل کننده یا سنسور و غیره باشد و این اجزای الکتریکی باید بررسی و تعمیر شوند.
برای نقص های فوق، اگر شما نمی توانید آنها را به تنهایی مدیریت کنید، توصیه می شود که به کارکنان حرفه ای تعمیر و نگهداری یا پشتیبانی فنی از سازنده تجهیزات مراجعه کنید.تا مشکلات در زمان حل شوددر عین حال، برای جلوگیری از وقوع خرابی ها، همچنین لازم است که تجهیزات به طور منظم نگهداری شوند، خرابی های احتمالی را به موقع کشف و مقابله کنند،به گونه ای که عملکرد عادی تجهیزات را تضمین کرده و طول عمر آنها را افزایش دهد.
