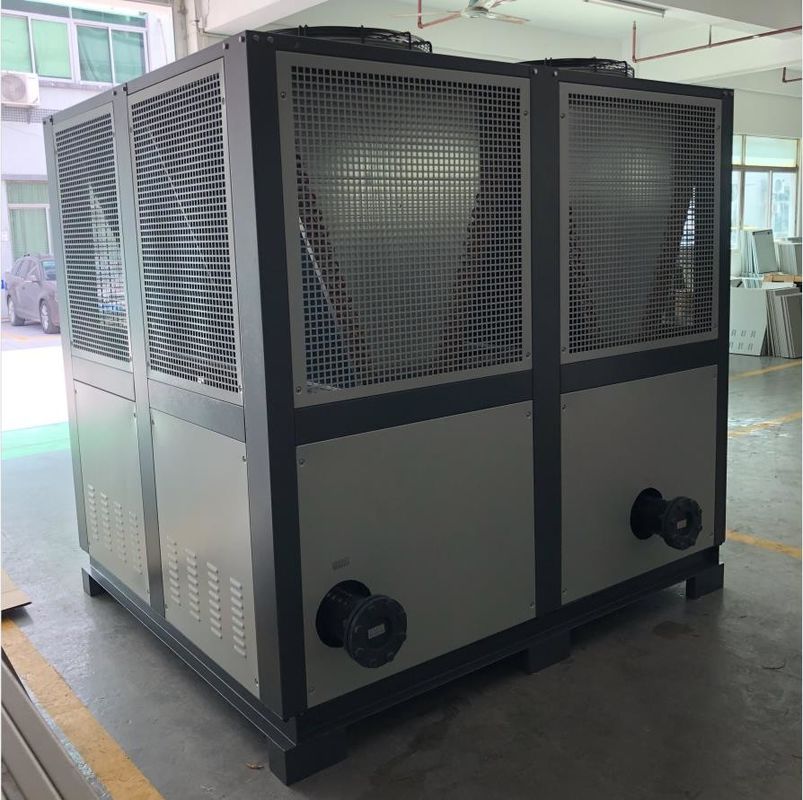

JLSF-40A PLC خنک کننده پیچ هوا برای صنعتی تجاری
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-40A |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر پیچی هوا خنک | سیستم کنترل: | PLC |
|---|---|---|---|
| کنترل کننده: | ریزپردازنده | حالت شروع: | Y-△/شروع نرم |
| نوع کمپرسور: | پیچ کمپرسور | اواپراتور: | پوسته و لوله |
| تهویه کننده: | لوله پره دار | حفاظت: | فشار بالا/پایین، برگشت فاز، اضافه بار، ضد یخ زدگی، گرمای بیش از حد |
| سطح سر و صدا: | ≤75dB(A) | مبرد: | R22/R407C/R134a |
| تضمین: | 1 سال | ||
| برجسته کردن: | یخچال پیچ و تاب صنعتی,یخچال پیچ و تاب هوایی تجاری,یخچال صنعتی خنک کننده هوا PLC,Air Cooled Screw Chiller Commercial,PLC Air Cooled Industrial Chiller |
||
توضیحات محصول
JLSF-40D خنک کننده پیچ هوایی پردازش فلز، قالب بندی تزریق پلاستیک، برش لیزر، تولید الکترونیک
توضیحات محصول:
خنک کننده پیچ با خنک کننده هوا یک نوع تجهیزات خنک کننده صنعتی و تهویه مطبوع تجاری است که عمدتاً از تبخیرگر، کمپرسور، تهویه کننده و شیر گسترش و سایر اجزای آن تشکیل شده است.از یک کمپرسور پیچ استفاده می کند تا دمای پایین و فشار پایین یخچال را به یک گاز با دمای بالا و فشار بالا فشرده کند، سپس از طریق تهویه گرما به خارج گرمایی را آزاد می کند،و در نهایت درجه حرارت و فشار یخچال را از طریق شیر انبساط کاهش می دهد تا برای بازیافت به بخارگر بازگردد.
در طول کار، خنک کننده پیچ با خنک کننده هوا، گرما را در هوای بیرون جذب می کند، آب خنک کننده را خنک می کند و آن را به اتاق منتقل می کند تا دمای داخلی را کاهش دهد.بهره وری خنک کننده آن به شدت تحت تاثیر عوامل مانند دمای بیرون و رطوبت است، بنابراین اثر آن ممکن است در محیط های با دمای بالا و رطوبت بالا محدود باشد.
در مقایسه با یخچال های خنک کننده آب، یخچال های خنک کننده پیچ با هوا نیازی به سیستم آب خنک کننده اضافی ندارند، بنابراین ساده تر و مقرون به صرفه تر هستند.از آنجایی که از هوای بیرون برای خنک کردن استفاده می کند.، می تواند مشکل ساز باشد در مناطقی که آلودگی هوا زیاد است یا جایی که کیفیت هوای داخلی باید حفظ شود.
ویژگی های تولید:
خنک کننده های پیچ با خنک کننده هوا و خنک کننده های پیچ با خنک کننده آب دو روش خنک کننده متفاوت هستند و دارای برخی از ویژگی های متفاوت هستند:
1روش خنک کننده:خنک کننده پیچ با خنک کننده هوا، گرما را از طریق فن و بخاری داخلی به هوای اطراف منتقل می کند تا خنک کننده را به دست آورد.یخچال های پیچک آب خنک گرما را با گردش آب جذب می کنند و گرما را از طریق برج های خنک کننده یا تجهیزات خنک کننده به جو آزاد می کنند.
2نصب و نگهداری:یخچال های پیچک خنک کننده هوا نیازی به اتصال لوله های آب و برج های خنک کننده ندارند و نصب و نگهداری نسبتاً ساده است.خنک کننده پیچ آب خنک شده نیاز به اتصال به لوله های آب و برج های خنک کننده، و سیستم گردش آب باید به طور منظم بررسی و نگهداری شود.
3بهره وری خنک کننده:خنک کننده های پیچ آب خنک کننده های آب خنک کننده به طور کلی بهره وری خنک کننده بیشتری دارند زیرا آب باعث هدایت گرما بهتر از هوا می شود. در محیط با دمای بالا یا شرایط عملیاتی بار بالا، آب خنک کننده های پیچ آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده هایخنک کننده های پیچک آب سرد معمولاً می توانند اثر خنک کننده ای پایدار و قابل اعتماد تری را ارائه دهند..
4نیاز به فضا:خنک کننده پیچ با خنک کننده هوا نیازی به یک برج خنک کننده ندارد و فضای نسبتاً کوچکی را اشغال می کند. خنک کننده پیچ با خنک کننده آب نیاز به یک برج خنک کننده اضافی برای انتشار گرما دارد.که یک فضای نسبتا بزرگ را اشغال می کند.
5سازگاری با محیط زیست:خنک کننده پیچ با خنک کننده هوا برای محیط هایی بدون تامین آب پایدار یا کیفیت آب ضعیف مناسب است، زیرا به منابع آب خارجی وابسته نیست.خنک کننده پیچ آب خنک کننده نیاز به یک منبع آب پایدار دارد و الزامات بیشتری برای کیفیت آب دارد.
به طور خلاصه، خنک کننده پیچ هوا دارای مزایای نصب آسان، نیازی به منبع آب و برج خنک کننده و مناسب برای برخی از محیط های خاص است.در حالی که خنک کننده پیچ آب خنک کننده دارای بهره وری خنک کننده بالا و ثبات، برای کاربردهای عمومی صنعتی و تجاری مناسب است، اما نیاز به یک سیستم گردش آب اضافی و برج خنک کننده دارد.روش خنک کننده ای که باید انتخاب شود باید با توجه به نیازهای خاص و شرایط محیطی تصمیم گرفته شود..
اصل کار:
اصول کار کولر پیچدار خنک کننده هوا به شرح زیر است:
فرآیند فشرده سازی:یخچال به یک گاز با دمای بالا و فشار بالا در کمپرسور پیچ فشرده می شود و سپس به تهویه کننده وارد می شود.
فرآیند تهویه:گاز با دمای بالا و فشار بالا در تهویه کننده خنک می شود تا به مایع با فشار بالا تبدیل شود و در عین حال گرما را آزاد می کند.که از طریق فن ها و رادیاتورها به هوا خارج می شود.
فرآیند گسترش:پس از اینکه مایع با فشار بالا توسط شیر انبساط کاهش می یابد، به مایع با دمای پایین و فشار پایین تبدیل می شود و سپس وارد تبخیرگر می شود.
فرآیند تبخیر:مایع با دمای پایین و فشار پایین در تبخیرگر تبخیر می شود، گرما را در اتاق جذب می کند، آب خنک کننده را در اتاق خنک می کند، و آن را به اتاق منتقل می کند،به این ترتیب به هدف کاهش دمای داخلی دست می یابیم..
پارامترهای فنی:
| مدل | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| ظرفیت خنک کننده | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| کلوکالری/ساعت | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| جریان جریان | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| آب سرد | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | کیلوگرم | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| مدل | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| ظرفیت خنک کننده | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| کلوکالری/ساعت | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| جریان جریان | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| آب سرد | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN1250 | DN150 | DN200 | ||||||
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | کیلوگرم | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صنعت کاربرد:
یخچال پیچ با خنک کننده هوا یک یخچال است که از یک کمپرسور پیچ و یک تهویه کننده خنک کننده هوا استفاده می کند و برای صنایع زیر مناسب است:
1صنعت تولیدی:در فرآیند تولید صنعتی، بسیاری از تجهیزات باید خنک شوند، مانند تجهیزات پردازش پلاستیک، تجهیزات پردازش فلز، تجهیزات شیمیایی و غیره. در این زمان،برای ارائه خدمات خنک کننده برای این تجهیزات لازم است از یخچال های پیچدار خنک کننده هوا استفاده شود..
2ساختمان های تجاری:یخچال های پیچک خنک کننده با هوا می توانند خدمات خنک کننده برای ساختمان های بزرگ تجاری، کارخانه ها و مکان های عمومی مانند مراکز خرید، سوپرمارکت ها، هتل ها، بیمارستان ها، ساختمان های اداری،و غیره.
3صنعت داروسازی:در صنعت داروسازی، بسیاری از فرآیندهای تولید نیاز به کنترل دمای و رطوبت برای اطمینان از کیفیت و ایمنی محصول دارند، بنابراین خنک کننده ها برای خنک سازی و کنترل رطوبت مورد نیاز هستند.
4صنایع غذایی:در صنعت مواد غذایی، بسیاری از فرآیندهای تولیدی نیاز به کنترل دمای مانند شراب، نوشیدنی ها، محصولات لبنی و غیره دارند و برای خنک کننده نیاز به یخچال دارند.
5صنعت الکترونیک:در صنعت الکترونیک، بسیاری از دستگاه ها باید خنک شوند، مانند قطعات الکترونیکی، تجهیزات نیمه هادی و غیره، و خنک کننده ها برای خنک سازی مورد نیاز هستند.
به طور خلاصه، خنک کننده های پیچ با خنک کننده هوا برای صنایع مختلف و مواقع مورد نیاز برای خنک کننده مناسب هستند، مانند تولید صنعتی، ساختمانی تجاری، صنعت داروسازی،صنعت مواد غذاییصنعت الکترونیک و غیره
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر خنک کننده هوا شامل:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال های خنک کننده با هوا در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
ميشه به من نصيحت بدي که چطوري ميتونم طرح سيستم خنک کننده رو بهینه کنم؟
در اینجا برخی از پیشنهادات و ملاحظات هنگام بهینه سازی طراحی سیستم های خنک کننده در فرآیند قالب گذاری تزریق پلاستیک وجود دارد:
1. خنک کننده ی یکنواخت:اطمینان حاصل کنید که آب خنک کننده می تواند به طور مساوی از طریق کل قالب تزریق، به ویژه نقاط داغ جریان یابد.طراحی طرح مناسب کانال خنک کننده و اندازه برای اطمینان از اینکه آب خنک کننده می تواند به طور کامل با سطح قالب تماس داشته باشد و گرمای موثر را جذب کند.
2سرعت خنک شدن رو کنترل کن:کنترل سرعت خنک سازی با تنظیم جریان و دمای آب خنک کننده.سرعت خنک کننده بسیار سریع یا بسیار آهسته می تواند تاثیر منفی بر کیفیت محصول داشته باشدبر اساس مواد پلاستیکی خاص و الزامات محصول، پارامترهای آب خنک کننده را تنظیم کنید تا بهترین اثر خنک کننده را به دست آورید.
3بهینه سازی طراحی کانال خنک کننده:طراحی کانال های خنک کننده مناسب در قالب تزریقی برای اطمینان از اینکه آب خنک کننده می تواند به طور موثر جریان یابد.شکل و طرح کانال ها باید برای بخش تزریق قالب بندی شده خاص بهینه شود تا اثر خنک کننده را به حداکثر برساند..
4از لوله ها و نوزل های خنک کننده استفاده کنید:استفاده از لوله های خنک کننده و نوزل ها در سیستم خنک کننده برای هدایت آب خنک کننده به مناطق خاص و تمرکز بر نقاط گرم خنک کننده. این کار باعث افزایش بهره وری خنک کننده و جلوگیری از اتلاف آب خنک کننده می شود.
5- تمیز کردن و نگهداری سیستم خنک کننده:به طور منظم سیستم خنک کننده را تمیز کنید تا از انسداد کانال خنک کننده جلوگیری شود و جریان صاف آب خنک کننده تضمین شود.به طور منظم وضعیت عملکرد سیستم خنک کننده را بررسی کنید تا عملکرد و عملکرد عادی دستگاه آب خنک کننده را تضمین کنید..
6استفاده از سنسورهای دمایی و سیستم های نظارت:نصب سنسورهای دمایی و سیستم های نظارت برای نظارت بر تغییرات دمایی در قالب های تزریقی. این اجازه می دهد تا اثر خنک کننده در زمان واقعی نظارت و تنظیم و بهینه سازی در صورت نیاز.
7انتخاب مواد قالب:برای بهبود اثر خنک کننده، یک ماده قالب با رسانایی حرارتی خوب را انتخاب کنید.مواد دارای رسانایی حرارتی بهتر می توانند به سرعت انتقال گرما به کانال خنک کننده کمک کنند و سرعت خنک شدن را افزایش دهند.
از طریق اقدامات بهینه سازی بالا، اثر سیستم خنک کننده می تواند بهبود یابد، بهره وری خنک کننده در طول فرآیند قالب بندی تزریقی می تواند بهبود یابد،چرخه قالب بندی تزریقی می تواند کوتاه شود، و بهره وری تولید و کیفیت محصول می تواند بهبود یابد.
