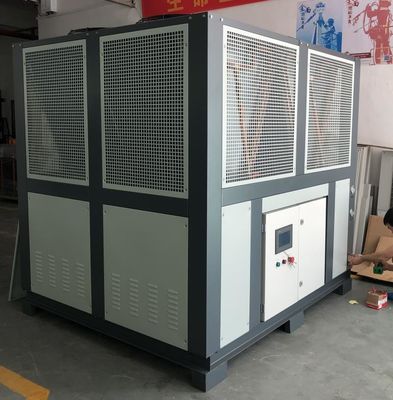

JLSF-50A R134A R404A خنک کننده پیچ و جوش خنک کننده هوا برای ماشین های پوشش
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-50A |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 100 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر پیچی هوا خنک | نوع کمپرسور: | پیچ کمپرسور |
|---|---|---|---|
| اواپراتور: | فین شده | تهویه کننده: | پوسته و لوله |
| سیستم کنترل: | PLC | کنترل کننده: | ریزپردازنده / زیمنس |
| سطح سر و صدا: | ≤65dB(A) | حفاظت: | فشار بالا/پایین، اضافه بار، توالی فاز، ضد یخ زدگی |
| حداکثر دمای محیط: | 5-35 درجه سانتیگراد | مبرد: | R22/R407C/R134A/R404A |
| تضمین: | 1 سال | ||
| برجسته کردن: | R404A خنک کننده پیچ با خنک کننده هوا,R134A خنک کننده پیچ با خنک کننده هوا,دستگاه های خردکننده کولر های خنک کننده هوا,R134A Air Cooled Screw Chiller,Grinders Air Cooled Chillers |
||
توضیحات محصول

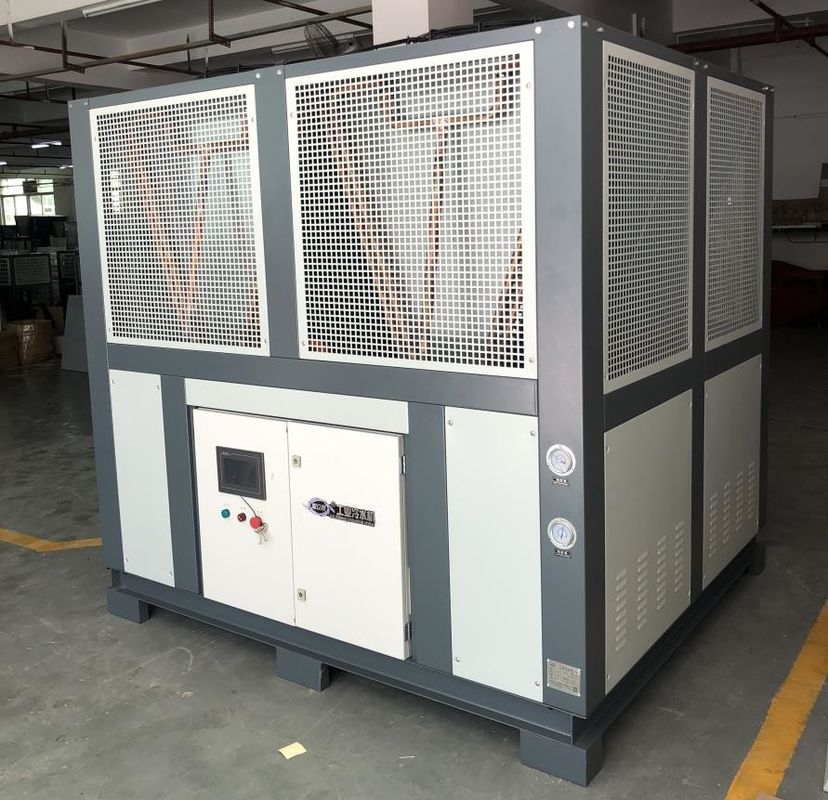

JLSF-50D خنک کننده پیچ هوایی صنعت رنگ، ماشین های پوشش، آسیاب ها، آماده سازی رنگ
توضیحات محصول:
کولر پیچ با خنک کننده هوا یک کولر است که از تبعید گرما با خنک کننده هوا استفاده می کند. این کولر عمدتاً از یک کمپرسور پیچ ، یک تهویه کننده ، یک تبخیرگر ، یک فن و یک سیستم کنترل تشکیل شده است.
کمپرسور پیچ اصلی کولر است که از حرکت چرخش پیچ برای فشرده سازی گاز استفاده می کند. کمپرسورهای پیچ با کارایی بالا مشخص می شوند.ثبات و قابلیت اطمینان، و برای سیستم های یخچال و تهویه مطبوع با ظرفیت بزرگ مناسب هستند.
تهویه کننده یک قطعه است که برای خنک کردن گاز خنک کننده با دمای بالا و فشار بالا که از کمپرسور خارج می شود و آن را به حالت مایع تبدیل می کند، استفاده می شود.تهویه دهنده گرما را از طریق یک فن به هوا اطراف منتقل می کند تا به انتشار گرما برسد..
تبخیرگر یک جزء است که گرما را جذب می کند و یخچال را تبخیر می کند. آب سرد از طریق تبخیرگر جریان می یابد و گرما را با یخچال در تبخیرگر مبادله می کند.در نتیجه دمای آب را کاهش می دهد و اثر خنک کننده ای را ایجاد می کند..
فن بخشی است که برای خنک کردن هوا استفاده می شود، هوا اطراف را از طریق تهویه کننده می کشد و به خنک کننده کمک می کند تا گرما را به هوا منتقل کند.
سیستم کنترل نظارت و تنظیم عملکرد خنک کننده پیچ هوایی را برای اطمینان از عملکرد طبیعی سیستم انجام می دهد.و تنظیم وضعیت عملیاتی کمپرسورها و فن ها با توجه به تقاضا برای دستیابی به بهره وری بالا و صرفه جویی در انرژی.
خنک کننده پیچ با خنک کننده هوا، روش تبعید گرما با خنک کننده هوا را اتخاذ می کند که وابستگی به منابع آب خنک کننده اضافی را از بین می برد.و برای مکان هایی که نیاز به راه حل های خنک کننده مستقل دارند مناسب استاین به طور گسترده ای در ساختمان های تجاری، یخچال صنعتی، مراکز داده و داروسازی برای عملکرد بالا، انعطاف پذیری و مزایای صرفه جویی در انرژی استفاده می شود.
ویژگی های تولید:
خنک کننده برقی خنک کننده با هوا دارای ویژگی های زیر است:
1کارایی بالا:کمپرسور پیچ اصلی کولر پیچ هوا خنک کننده است که دارای بهره وری بالا و نسبت مصرف انرژی است.طراحی و اصل کار کمپرسورهای پیچ به آنها اجازه می دهد تا عملکرد ثابت را در بار های بالا و بار های جزئی با مصرف انرژی کم ارائه دهند.
2تراکم ظرفیت خنک کننده بالا:خنک کننده پیچ با خنک کننده هوا روش تبعید گرما با خنک کننده هوا را اتخاذ می کند و گرما بدون نیاز به یک منبع آب خنک کننده اضافی از طریق فن به هوای اطراف تخلیه می شود.این اجازه می دهد تا آن را به یک تراکم خنک کننده بالاتر برای ظرفیت خنک کننده بیشتر در مکان هایی که فضای محدود.
3محلول خنک کننده مستقل:از آنجا که هیچ منبع آب خنک کننده اضافی مورد نیاز نیست، خنک کننده پیچ با خنک کننده هوا می تواند به عنوان یک راه حل خنک کننده مستقل استفاده شود.این باعث می شود آن را به ویژه مفید در برنامه های کاربردی مانند ساختمان های تجاری، مراکز داده و یخچال صنعتی که آب خنک کننده به راحتی در دسترس نیست یا در دسترس نیست.
4انعطاف پذیری:روش تبعید حرارتی خنک کننده با هوا باعث انعطاف پذیری نصب و ترتیب آن می شود.و محل مناسب و طرح بندی می تواند با توجه به نیازهای واقعی انتخاب شود.
5صرفه جویی در انرژی:خنک کننده پیچ با خنک کننده هوا، گرما را از طریق فن به هوا منتقل می کند و به پمپ های آب خنک کننده و برج های خنک کننده اضافی نیاز ندارد، بنابراین می تواند تا حدودی انرژی را صرفه جویی کند.
6نگهداري آسان:در مقایسه با یخچال های خنک کننده آب، خنک کننده های پیچ با خنک کننده هوا آسان تر هستند.کاهش حجم کار نگهداری و مدیریت.
لازم به ذکر است که اثر تبعید گرما از خنک کننده پیچ هوا توسط دمای محیط و شرایط تهویه تحت تاثیر قرار می گیرد.,ممکن است برای اطمینان از عملکرد و خنک سازی مناسب، اقدامات اضافی لازم باشد.
اصل کار:
اصول کار کولر پیچدار خنک کننده هوا به شرح زیر است:
فرآیند فشرده سازی:یخچال به یک گاز با دمای بالا و فشار بالا در کمپرسور پیچ فشرده می شود و سپس به تهویه کننده وارد می شود.
فرآیند تهویه:گاز با دمای بالا و فشار بالا در تهویه کننده خنک می شود تا به مایع با فشار بالا تبدیل شود و در عین حال گرما را آزاد می کند.که از طریق فن ها و رادیاتورها به هوا خارج می شود.
فرآیند گسترش:پس از اینکه مایع با فشار بالا توسط شیر انبساط کاهش می یابد، به مایع با دمای پایین و فشار پایین تبدیل می شود و سپس وارد تبخیرگر می شود.
فرآیند تبخیر:مایع با دمای پایین و فشار پایین در تبخیرگر تبخیر می شود، گرما را در اتاق جذب می کند، آب خنک کننده را در اتاق خنک می کند، و آن را به اتاق منتقل می کند،به این ترتیب به هدف کاهش دمای داخلی دست می یابیم..
پارامترهای فنی:
| مدل | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| ظرفیت خنک کننده | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| کلوکالری/ساعت | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| جریان جریان | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| آب سرد | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | کیلوگرم | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| مدل | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| ظرفیت خنک کننده | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| کلوکالری/ساعت | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| جریان جریان | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| آب سرد | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN1250 | DN150 | DN200 | ||||||
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | کیلوگرم | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صنعت کاربرد:
یخچال های پیچک خنک کننده با هوا به دلیل کارایی بالا، صرفه جویی در انرژی، ثبات و قابلیت اطمینان در صنایع زیر به طور گسترده ای استفاده می شود:
1صنعت داروسازی:لازم است که محیط دمای پایین در طول فرآیند داروسازی حفظ شود.و خنک کننده پیچ با خنک کننده هوا از فولاد ضد زنگ می تواند یک محیط با دمای پایین پایدار را برای تولید دارویی فراهم کند.
2صنعت شیمیایی:درمان خنک کننده در فرآیند تولید شیمیایی مورد نیاز است و خنک کننده پیچ هوا خنک کننده فولاد ضد زنگ می تواند ظرفیت خنک کننده پایدار را برای فرآیند تولید شیمیایی فراهم کند.
3صنعت الکترونیک:تجهیزات الکترونیکی باید در دمای پایین تر کار کنند، بنابراین لازم است از تجهیزات خنک کننده برای کاهش دمای استفاده شود.خنک کننده های پیچک خنک کننده های فولاد ضد زنگ می توانند نیازهای خنک کننده تجهیزات الکترونیکی را برآورده کنند.
4صنایع غذایی:مواد غذایی باید در طول پردازش مواد غذایی خنک و تازه نگه داشته شوند. خنک کننده های پیچ به هوا خنک شده فولاد ضد زنگ می توانند قابلیت های خنک کننده پایدار و تازه نگه داشتن را برای پردازش مواد غذایی فراهم کنند.
5صنعت چاپ:صنعت چاپ نیاز به خنک کردن صفحه چاپ در طول فرآیند چاپ دارد و خنک کننده پیچ هوا خنک کننده فولاد ضد زنگ می تواند ظرفیت خنک کننده پایدار را برای صنعت چاپ فراهم کند.
6صنعت ماشین آلات:دستگاه باید در طول فرآیند ماشینکاری خنک شود و خنک کننده پیچ هوا خنک کننده فولاد ضد زنگ می تواند ظرفیت خنک کننده پایدار را برای صنعت تولید ماشین آلات فراهم کند.
به طور خلاصه، خنک کننده پیچ هوا خنک کننده مناسب برای صنایع مختلف با الزامات سختگیرانه یخچال، مانند الکترونیک، صنعت شیمیایی، پزشکی، مواد غذایی و زمینه های دیگر،و چشم انداز کاربرد گسترده ای دارد.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر خنک کننده هوا شامل:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال های خنک کننده با هوا در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
روش نگهداری:
خنک کننده های پیچ دار خنک کننده های خنک کننده های آب دار مزایای زیر را دارند:
1محلول خنک کننده مستقل:خنک کننده پیچک خنک کننده هوا نیازی به یک منبع آب خنک کننده اضافی ندارد و می تواند به عنوان یک محلول خنک کننده مستقل استفاده شود.یخچال های آب خنک کننده نیاز به تجهیزات مانند پمپ های آب خنک کننده دارند.، برج های خنک کننده و لوله کشی آب، که باعث افزایش پیچیدگی سیستم و هزینه های نصب می شود.
2انعطاف پذیری فضا:از آنجا که لوله های آب خنک کننده و برج های خنک کننده مورد نیاز نیستند، خنک کننده پیچ هوا خنک کننده در فضای انعطاف پذیر است.سازگاری با مکان های محدود.
3. صرفه جویی در منابع آبدر مقایسه با یخچال های خنک کننده آب که هر روز به مقدار زیادی آب خنک کننده نیاز دارند، یخچال های خنک کننده پیچ با هوا به منابع اضافی آب نیاز ندارند و وابستگی به منابع آب را کاهش می دهند.به خصوص در برخی مناطق که منابع آب کمیاب است، خنک کننده های پیچ دار خنک کننده های خنک کننده هوا دارای مزایایی آشکار هستند.
4بهره وری انرژی:یخچال های پیچ دار خنک کننده هوا معمولاً کارایی انرژی بیشتری دارند.طراحی و اصل کار کمپرسورهای پیچ به آنها اجازه می دهد تا عملکرد ثابت را در بار های بالا و بار های جزئی با مصرف انرژی کم ارائه دهنددر مقابل، خنک کننده های آب خنک کننده نیاز به یک پمپ آب خنک کننده اضافی برای گردش آب خنک کننده دارند که مصرف انرژی سیستم را افزایش می دهد.
5نگهداري آسان:خنک کننده های پیچک خنک کننده های خنک کننده های خنک کننده های خنک کننده های خنک کننده هوا آسان تر از خنک کننده های خنک کننده های خنک کننده آب هستند.کاهش حجم کار نگهداری و مدیریتبا این حال، کولرهای خنک کننده آب نیاز به تمیز کردن منظم برج خنک کننده و درمان آب خنک کننده دارند که هزینه های نگهداری و عملیاتی را افزایش می دهد.
لازم به ذکر است که اثر تبعید گرما از خنک کننده پیچ هوا توسط دمای محیط و شرایط تهویه تحت تاثیر قرار می گیرد.,ممکن است برای اطمینان از عملکرد و خنک سازی مناسب، اقدامات اضافی لازم باشد.
