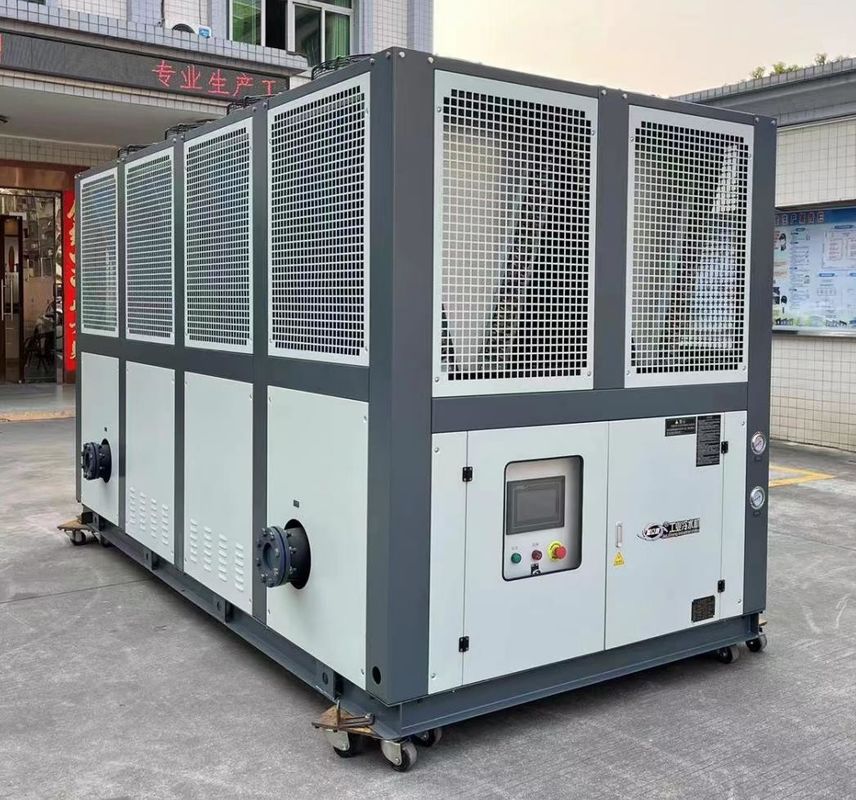

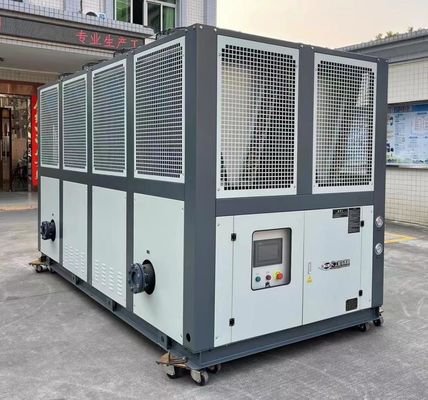

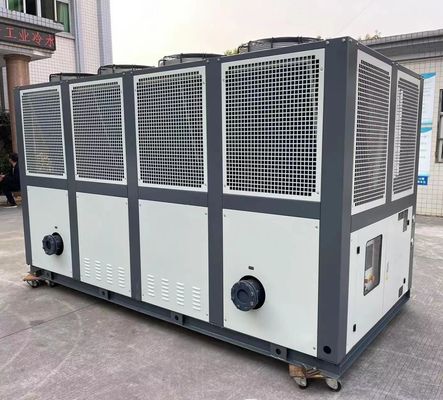

JLSF-90A خنک کننده برقی خنک کننده هوا R22 R407C R134a خنک کننده آب صنعتی
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-90A |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 50 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر پیچی هوا خنک | کمپرسور: | کمپرسور اسکرو/Hanbell |
|---|---|---|---|
| سیستم کنترل: | PLC | کنترل کننده: | ریزپردازنده |
| دمای محیط: | 5-35 درجه سانتیگراد | ظرفیت خنک کننده: | 100-1000 کیلو وات |
| حالت شروع: | Y-△/شروع نرم | نوع کمپرسور: | پیچ کمپرسور |
| اواپراتور: | پوسته و لوله | تهویه کننده: | لوله پره دار |
| مبرد: | R22/R407C/R134a | درخواست: | صنعت |
| حفاظت: | فشار بالا / کم / فاز / اضافه بار / ضد یخ | کنترل مبرد: | شیر انبساط الکترونیکی |
| تضمین: | 1 سال | ||
| برجسته کردن: | یخچال برقی خنک کننده هوا R22,یخچال برقی خنک کننده با هوا R407C,R134a خنک کننده های آب صنعتی,Air Cooled Screw Chiller R407C,R134a Industrial Water Chillers |
||
توضیحات محصول
JLSF-90D خنک کننده پیچ هوا ماشین آلات هیدرولیکی، ماشین آلات برق، تجهیزات هوشمند، تجهیزات اتوماسیون
توضیحات محصول:
خنک کننده پیچ با خنک کننده هوا یک نوع تجهیزات خنک کننده صنعتی و تهویه مطبوع تجاری است که عمدتاً از تبخیرگر، کمپرسور، تهویه کننده و شیر گسترش و سایر اجزای آن تشکیل شده است.از یک کمپرسور پیچ استفاده می کند تا دمای پایین و فشار پایین یخچال را به یک گاز با دمای بالا و فشار بالا فشرده کند، سپس از طریق تهویه گرما به خارج گرمایی را آزاد می کند،و در نهایت درجه حرارت و فشار یخچال را از طریق شیر انبساط کاهش می دهد تا برای بازیافت به بخارگر بازگردد.
در طول کار، خنک کننده پیچ با خنک کننده هوا، گرما را در هوای بیرون جذب می کند، آب خنک کننده را خنک می کند و آن را به اتاق منتقل می کند تا دمای داخلی را کاهش دهد.بهره وری خنک کننده آن به شدت تحت تاثیر عوامل مانند دمای بیرون و رطوبت است، بنابراین اثر آن ممکن است در محیط های با دمای بالا و رطوبت بالا محدود باشد.
در مقایسه با یخچال های خنک کننده آب، یخچال های خنک کننده پیچ با هوا نیازی به سیستم آب خنک کننده اضافی ندارند، بنابراین ساده تر و مقرون به صرفه تر هستند.از آنجایی که از هوای بیرون برای خنک کردن استفاده می کند.، می تواند مشکل ساز باشد در مناطقی که آلودگی هوا زیاد است یا جایی که کیفیت هوای داخلی باید حفظ شود.
ویژگی های تولید:
ویژگی های خنک کننده پیچ شده خنک کننده هوا شامل:
1بدون سیستم آب خنک کننده اضافی:در مقایسه با یخچال های خنک کننده آب، یخچال های خنک کننده پیچ با هوا نیازی به سیستم های اضافی آب خنک کننده ندارند، بنابراین ساده تر و مقرون به صرفه تر هستند.
2طیف گسترده ای از کاربردهای:خنک کننده های پیچ با خنک کننده هوا برای انواع مختلف ساختمان ها و مکان ها مانند ساختمان های اداری تجاری، هتل ها، بیمارستان ها، مدارس و غیره مناسب هستند.
3بهره وری یخچال بالا:کولر پیچ با خنک کننده هوا از یک کمپرسور پیچ استفاده می کند که مزایای بهره وری یخچال بالا، سر و صدا کم و هزینه نگهداری کم را دارد.
4نصب آسان:نصب یخچال پیچک خنک کننده هوا نسبتا ساده است و نیازی به تجهیزات اضافی مانند لوله های آب و پمپ های آب ندارد.
5قابل اعتماد بودن بالا:یخچال پیچک خنک کننده هوا با دقت بالا طراحی و ساخته شده و دارای ثبات و قابلیت اطمینان خوبی است.
6انعطاف پذیری قوی:خنک کننده پیچ با خنک کننده هوا دارای سازگاری قوی است و می تواند به شرایط مختلف محیط زیست و تغییرات بار سازگار شود.
اصل کار:
اصول کار کولر پیچدار خنک کننده هوا به شرح زیر است:
فرآیند فشرده سازی:یخچال به یک گاز با دمای بالا و فشار بالا در کمپرسور پیچ فشرده می شود و سپس به تهویه کننده وارد می شود.
فرآیند تهویه:گاز با دمای بالا و فشار بالا در تهویه کننده خنک می شود تا به مایع با فشار بالا تبدیل شود و در عین حال گرما را آزاد می کند.که از طریق فن ها و رادیاتورها به هوا خارج می شود.
فرآیند گسترش:پس از اینکه مایع با فشار بالا توسط شیر انبساط کاهش می یابد، به مایع با دمای پایین و فشار پایین تبدیل می شود و سپس وارد تبخیرگر می شود.
فرآیند تبخیر:مایع با دمای پایین و فشار پایین در تبخیرگر تبخیر می شود، گرما را در اتاق جذب می کند، آب خنک کننده را در اتاق خنک می کند، و آن را به اتاق منتقل می کند،به این ترتیب به هدف کاهش دمای داخلی دست می یابیم..
پارامترهای فنی:
| مدل | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| ظرفیت خنک کننده | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| کلوکالری/ساعت | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| جریان جریان | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| آب سرد | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | کیلوگرم | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| مدل | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| ظرفیت خنک کننده | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| کلوکالری/ساعت | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| جریان جریان | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| آب سرد | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN1250 | DN150 | DN200 | ||||||
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | کیلوگرم | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صنعت کاربرد:
یخچال پیچ با خنک کننده هوا یک یخچال است که از یک کمپرسور پیچ و یک تهویه کننده خنک کننده هوا استفاده می کند و برای صنایع زیر مناسب است:
1صنعت تولیدی:در فرآیند تولید صنعتی، بسیاری از تجهیزات باید خنک شوند، مانند تجهیزات پردازش پلاستیک، تجهیزات پردازش فلز، تجهیزات شیمیایی و غیره. در این زمان،برای ارائه خدمات خنک کننده برای این تجهیزات لازم است از یخچال های پیچدار خنک کننده هوا استفاده شود..
2ساختمان های تجاری:یخچال های پیچک خنک کننده با هوا می توانند خدمات خنک کننده برای ساختمان های بزرگ تجاری، کارخانه ها و مکان های عمومی مانند مراکز خرید، سوپرمارکت ها، هتل ها، بیمارستان ها، ساختمان های اداری،و غیره.
3صنعت داروسازی:در صنعت داروسازی، بسیاری از فرآیندهای تولید نیاز به کنترل دمای و رطوبت برای اطمینان از کیفیت و ایمنی محصول دارند، بنابراین خنک کننده ها برای خنک سازی و کنترل رطوبت مورد نیاز هستند.
4صنایع غذایی:در صنعت مواد غذایی، بسیاری از فرآیندهای تولیدی نیاز به کنترل دمای مانند شراب، نوشیدنی ها، محصولات لبنی و غیره دارند و برای خنک کننده نیاز به یخچال دارند.
5صنعت الکترونیک:در صنعت الکترونیک، بسیاری از دستگاه ها باید خنک شوند، مانند قطعات الکترونیکی، تجهیزات نیمه هادی و غیره، و خنک کننده ها برای خنک سازی مورد نیاز هستند.
به طور خلاصه، خنک کننده های پیچ با خنک کننده هوا برای صنایع مختلف و مواقع مورد نیاز برای خنک کننده مناسب هستند، مانند تولید صنعتی، ساختمانی تجاری، صنعت داروسازی،صنعت مواد غذاییصنعت الکترونیک و غیره
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
تفاوت های خاص میان خنک کننده های پیچ و جوش خنک کننده های خنک کننده هوا و خنک کننده های خنک کننده آب از نظر تبعید گرما و دمای کار چیست؟
برخی از تفاوت های خاص بین خنک کننده های پیچ و جوش خنک کننده های خنک کننده های هوا و خنک کننده های خنک کننده های آب از نظر تبعید گرما و دمای کار وجود دارد، به شرح زیر:
1اثر تبعید گرما:یخچال خنک کننده آب، آب خنک کننده را از طریق برج خنک کننده یا خنک کننده گردش می کند و از گرما مشخص آب و گرما پنهان تبخیر برای تبعید گرما استفاده می کند.این روش تبعید گرما معمولاً اثر تبعید گرما بالایی را فراهم می کند زیرا آب دارای هدایت گرما نسبتاً بالا و ظرفیت جذب گرما است..
در مقابل، یخچال های پیچ دار خنک کننده هوا از فن های داخلی برای حرکت هوا از طریق یخچال یا رادیاتور استفاده می کنند، با استفاده از محرک و هدایت هوا برای از بین بردن گرما.اگرچه توان رسانایی گرما و جذب گرما هوا نسبتا کم است، از بین بردن گرما موثر هنوز هم می تواند با بهینه سازی طراحی سینک گرما و عملکرد فن به دست آید.
2دمای کار:کولر های خنک کننده آب معمولاً می توانند دمای کاری پایین تری را فراهم کنند.آب می تواند مقدار زیادی گرما را در طول فرآیند خنک کننده جذب کنداین باعث می شود که کولر های خنک شده با آب در کاربردهایی که نیاز به دمای عملیاتی خنک تری دارند عملکرد بهتری داشته باشند.
دمای کار کولر های پیچ خورده خنک کننده هوا معمولاً کمی بالاتر از کولر های خنک کننده آب است.خنک کننده پیچ با خنک کننده هوا ممکن است قادر به کاهش دمای محیط خنک کننده به همان سطح خنک کننده با خنک کننده آب در طول فرآیند تبعید گرما نباشد..
لازم است نوع مناسب کولر را بر اساس الزامات خاص کاربرد و الزامات فرآیند انتخاب کنید.برای کاربردهایی که نیاز به دماهای کاری پایین تر دارند یا کنترل دما برای آنها حیاتی استبرای برخی از کاربردهای عمومی صنعتی، یک کولر خنک کننده آب مناسب تر است.اثر تبعید گرما و دمای کاری ارائه شده توسط خنک کننده پیچ هوا معمولا می تواند تقاضای.
