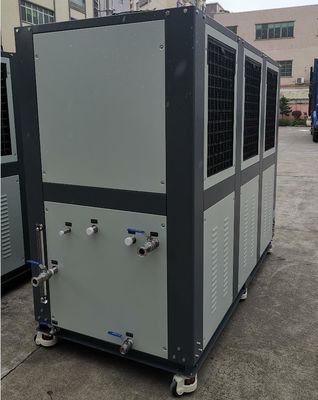

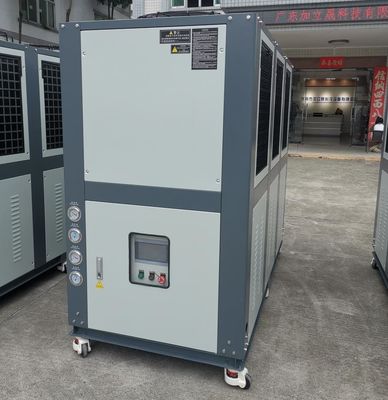

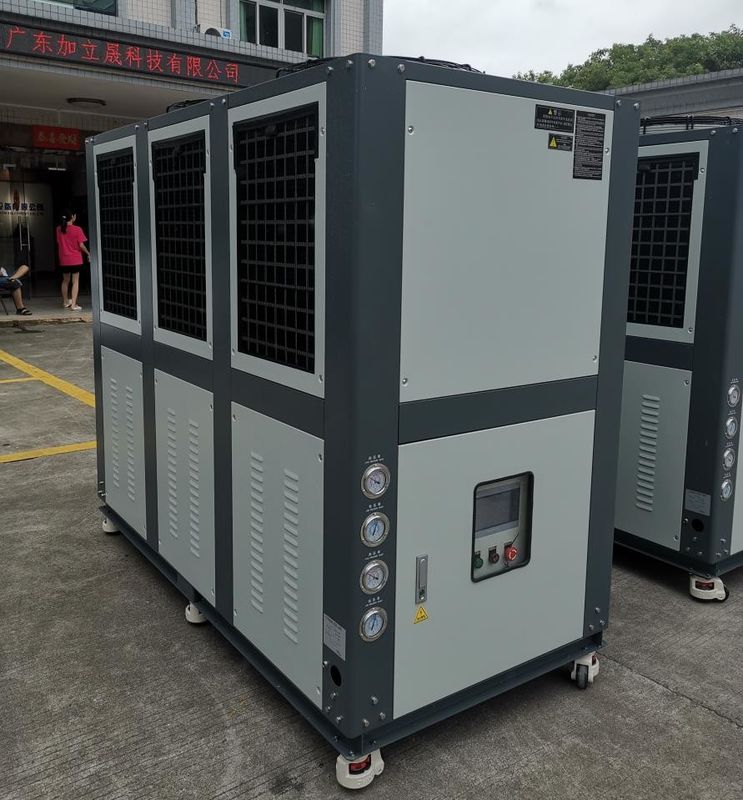

JLSF-20HP خنک کننده آب خنک کننده هوا فرکانس تبدیل دمای ثابت
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-20HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 300 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک هوا | نکات برجسته: | دو چیلر در یک / کنترل مستقل دو سیستم |
|---|---|---|---|
| سیستم کنترل: | 2 PLC / میکرو کامپیوتر | دمای آب خروجی: | 5-50 درجه سانتیگراد |
| نوع کمپرسور: | اسکرول / نیمه هرمتیک / هرمتیک | اواپراتور: | کویل مخزن آب / پوسته و لوله / مبدل حرارتی صفحه |
| کندانسور: | لوله پره دار | فن های کندانسور: | محوری / گریز از مرکز |
| سطح نویز: | ≤75dB(A) | ولتاژ: | 220V/380V/415V/440V/480V |
| فرکانس: | 50 هرتز / 60 هرتز | مبرد: | R22/R407C/R134A/R410A/R404A |
| سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره | پمپ: | گریز از مرکز / عمودی |
| ضمانت: | 12 ماه | ||
| برجسته کردن: | کولر آب خنک شده با هوا JLSF-20HP,تبدیل فرکانس کولر آب خنک شده با هوا,کولر خنک کننده با دمای ثابت,Air Cooled Water Chiller Frequency Conversion,Constant Temperature air cooled chiller |
||
توضیحات محصول
JLSF-20HP فرکانس تبدیل کولر دمای ثابت، کنترل دمای دقیق
توضیحات محصول:
یخچال فرکانس متغیر دمای ثابت یک تجهیزات خنک کننده است که در کاربردهای صنعتی و تجاری استفاده می شود.آن را ترکیب فن آوری تبدیل فرکانس و فن آوری کنترل دمای ثابت به تنظیم دقیق دمای و کنترل مصرف انرژی با توجه به نیازهای امکان پذیر.
تکنولوژی تبدیل فرکانس به تنظیم ظرفیت خنک کننده با تنظیم سرعت کمپرسور در سیستم خنک کننده اشاره دارد.کولر های سنتی معمولاً از کمپرسورهای با سرعت ثابت استفاده می کنند و فقط می توانند با قدرت ثابت و ظرفیت خنک کننده کار کنندکولر دمای ثابت فرکانس متغیر می تواند سرعت کمپرسور را با توجه به نیازهای واقعی تنظیم کند تا با تقاضای بار مطابقت داشته باشد و عملکرد خنک کننده با کارایی بالا را به دست آورد.
تکنولوژی کنترل دمای ثابت به کنترل دقیق دمای آب کولر از طریق سنسورهای دمایی دقیق و سیستم های کنترل اشاره دارد.این فناوری می تواند اطمینان حاصل کند که کولر دمای ثابت را تولید می کند و برای کاربردهایی با نیازهای دمای بالا مناسب است، مانند پزشکی، صنعت شیمیایی، نیمه هادی و زمینه های دیگر.
مشخصات محصول:
کولر دمای ثابت فرکانس تبدیل دارای مزایای زیر است:
1صرفه جویی در انرژی و بهره وری بالا:سرعت کمپرسور از طریق تبدیل فرکانس تنظیم می شود و به طور هوشمندانه با توجه به تقاضای بار تنظیم می شود تا از اتلاف مصرف انرژی جلوگیری شود و بهره وری استفاده از انرژی بهبود یابد.
2کنترل دما دقیق:با استفاده از تکنولوژی کنترل دمای ثابت، کنترل دقیق دمای آب کولر برای پاسخگویی به برنامه های کاربردی با نیازهای دمای بالا می تواند حاصل شود.
3. کار مستقر:کولر دمای ثابت فرکانس متغیر می تواند پارامترهای عملیاتی را در زمان واقعی با توجه به تغییرات بار تنظیم کند، شرایط کار پایدار را حفظ کند،و بهبود قابلیت اطمینان و ثبات تجهیزات.
4. فضاشون رو نگه دارين:در مقایسه با یخچال های سنتی، یخچال های فرکانس متغیر با دمای ثابت معمولاً اندازه کمتری دارند و فضای کمتری را اشغال می کنند، که آنها را برای مکان های با فضای محدود مناسب می کند.
به طور خلاصه، کولر های دمای ثابت فرکانس متغیر در زمینه های صنعتی و تجاری به طور گسترده ای استفاده می شوند و می توانند کنترل دمای با کارایی بالا و دقیق را فراهم کنند.راه حل های خنک کننده پایدار و قابل اعتماد.
اصل کار:
اصول کار کولر دمای ثابت فرکانس متغیر را می توان به سه بخش اصلی تقسیم کرد: سیستم چرخه خنک کننده،سیستم کنترل و سیستم تنظیم دمای ثابت.
1سیستم چرخه خنک کننده:
کمپرسور:کولر دمای ثابت فرکانس متغیر از تکنولوژی فرکانس متغیر برای کنترل سرعت کمپرسور استفاده می کند.کمپرسور مسئول فشرده سازی گاز خنک کننده به گاز با دمای بالا و فشار بالا است.
-توسعه دهنده:گاز با دمای بالا و فشار بالا، گرما را از طریق تهویه کننده از بین می برد، خنک می شود و به مایع با فشار بالا و دمای بالا تبدیل می شود.
-کامپيوتر کششي:مایع با فشار بالا و دمای بالا از طریق شیر انبساط وارد بخارگر می شود. فشار کاهش می یابد و مایع به گاز خنک کننده تبخیر می شود.
- تبخيرگر:گاز خنک کننده گرما را از طریق تبخیرگر جذب می کند و در نتیجه جریان آب را از طریق لوله های تبخیرگر خنک می کند و باعث کاهش دمای آب می شود.
- گردش آب خنک کننده:آب خنک کننده از طریق تبخیر کننده گردش می کند، گرما را در تبخیر کننده جذب می کند و سپس برای ادامه چرخه به واحد آب خنک کننده بازمی گردد.
2سیستم کنترل:
-کنترلر تبدیل فرکانس:سرعت کمپرسور را با کنترل کنورتر فرکانس تنظیم کنید و ظرفیت خنک کننده را با توجه به نیازهای واقعی برای بهبود بهره وری انرژی و صرفه جویی در انرژی تنظیم کنید.
- سنسور فشار و سنسور دما:سیستم کنترل شرایط فشار و دمای چرخه خنک کننده را در زمان واقعی از طریق سنسور فشار و سنسور دمای کنترل می کند.
-الگوریتم کنترل:بر اساس سيگنال بازخورد از سنسورسیستم کنترل از یک الگوریتم کنترل خاص برای تنظیم خروجی اینورتر برای دستیابی به کنترل دقیق دمای و اثر خنک کننده بهینه استفاده می کند..
3سیستم ترموستات:
- تنظیم درجه حرارت و بازخورد:کاربران می توانند مقدار دمای ثابت مورد نظر را از طریق پنل کنترل یا کنترل از راه دور تنظیم کنند.سیستم کنترل دمای آب خنک کننده را در زمان واقعی از طریق یک سنسور دمایی نظارت می کند و سیگنال بازخورد را با دمای تنظیم شده مقایسه می کند.
-کنترل کنترلر:با توجه به تفاوت دماسیستم کنترل جریان آب خنک کننده را با کنترل محرک (مانند یک شیر سولنویدی) تنظیم می کند تا دمای آب خنک کننده نزدیک به مقدار تنظیم شده پایدار باشد..
- بازخورد:سیستم کنترل دمای آب خنک کننده را ثابت نگه می دارد با تنظیم مداوم باز شدن محرک برای دستیابی به تنظیم دمای ثابت.
با استفاده از سیستم چرخه خنک کننده، سیستم کنترل و سیستم تنظیم دمای ثابت،کولر دمای ثابت فرکانس متغیر می تواند کنترل دمای دقیق را مطابق با نیازهای واقعی فراهم کند در حالی که عملکرد خنک کننده با کارایی بالا را به دست می آورد..
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 دریچه توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((تحت 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
کولر های دمای ثابت فرکانس تبدیل شده برای بسیاری از صنایع و زمینه های کاربردی مناسب هستند، از جمله اما محدود به جنبه های زیر:
1صنعت تولیدی:کولر های دمای ثابت فرکانس تبدیل می توانند در فرآیندهای مختلف در صنعت تولیدی مانند پردازش پلاستیک، قالب گذاری تزریقی، پردازش لاستیک، پردازش فلز،پردازش شیشه، و غیره می توانند آب سرد ثابت با دمای ثابت را برای این فرآیندها فراهم کنند تا کیفیت محصول و بهره وری تولید را تضمین کنند.
2صنایع شیمیایی:در فرآیندهای شیمیایی، برخی از واکنش ها نیاز به کنترل دقیق دما دارند.کولر های دمای ثابت فرکانس تبدیل می توانند کنترل دمای دقیق مورد نیاز را برای برآورده کردن نیازهای واکنش های شیمیایی فراهم کنند.
3صنعت داروسازی:در فرآیند تولید داروسازی و دستگاه های پزشکی، کنترل دقیق دمای مورد نیاز برای تضمین کیفیت و ایمنی محصول است.کولرهای دمای ثابت فرکانس متغیر می توانند آب سرد دمای ثابت دقیق را برای کاربردهایی مانند تولید دارویی فراهم کنند، خنک سازی تجهیزات آزمایشگاهی و پزشکی.
4صنعت نیمه هادی:در فرآیند تولید نیمه هادی، کنترل دقیق دمای تجهیزات و مواد برای اطمینان از کیفیت و عملکرد محصول مورد نیاز است.کولر دمای ثابت فرکانس متغیر می تواند آب خنک کننده پایدار را برای خنک سازی و کنترل دمای تجهیزات نیمه هادی فراهم کند.
5صنعت مواد غذایی و نوشیدنی:در طول پردازش مواد غذایی و نوشیدنی، کنترل دمای مورد نیاز برای اطمینان از کیفیت محصول و ایمنی مواد غذایی است.کاربردهای خنک کننده و نگهداری در پردازش مواد غذایی.
علاوه بر صنایع فوق، کولرهای فرکانس ثابت ثابت می توانند در هوافضا، انرژی، فلزات، نساجی،الکترونیک و زمینه های دیگر برای پاسخگویی به نیازهای صنایع مختلف برای کنترل دقیق دمای و خنک سازی با کارایی بالا.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چگونه کنترل تبدیل فرکانس کولرهای فرکانس متغیر در دمای ثابت باعث بهبود بهره وری انرژی و صرفه جویی در انرژی می شود؟
کنترل تبدیل فرکانس می تواند به طور قابل توجهی بهره وری انرژی و صرفه جویی در انرژی در کولر های فرکانس متغیر با دمای ثابت را بهبود بخشد، عمدتاً از طریق جنبه های زیر:
1. تطبیق بار:کولر های سنتی معمولاً از کمپرسورهای با سرعت ثابت استفاده می کنند که نمی توانند با توجه به الزامات بار تنظیم شوند، که منجر به بهره وری عملیاتی پایین در بار جزئی می شود.کولر دمای ثابت فرکانس متغیر از تکنولوژی فرکانس متغیر استفاده می کند، که می تواند سرعت کمپرسور را با توجه به تقاضای بار واقعی تنظیم کند تا با تغییرات بار مطابقت داشته باشد. این بدان معنی است که هنگامی که بار کم است، کمپرسور می تواند با سرعت پایین تر کار کند،کاهش مصرف انرژی.
2کار با بار جزئی:کولر دمای ثابت فرکانس متغیر می تواند ظرفیت خنک کننده را با توجه به نیازهای واقعی تنظیم کند تا آن را با تقاضای بار متعادل کند.سیستم می تواند با ظرفیت خنک کننده کمتری کار کند تا مصرف انرژی را کاهش دهد.در مقابل، کولر های ثابت سرعت سنتی هنوز در شرایط کم بار با قدرت نامی کار می کنند و منجر به اتلاف انرژی می شوند.
3شروع و توقف مکرر:کولر های سنتی در هنگام راه اندازی جریان بالایی دارند.اما کولر های دمای ثابت فرکانس متغیر می توانند از شروع و توقف مکرر اجتناب کنند زیرا می توانند وضعیت عملیاتی را با توجه به نیازهای واقعی تنظیم کنندبا کاهش تعداد شروع و توقف، مصرف انرژی و سایش مکانیکی تجهیزات کاهش می یابد و بهره وری انرژی بهبود می یابد.
4کنترل مصرف انرژی هوشمند:کولر با فرکانس متغیر و دمای ثابت، نیاز به بار و وضعیت کار را در زمان واقعی از طریق سیستم کنترل، تنظیم ظرفیت خنک کننده با توجه به نیازهای واقعی،و کنترل مصرف انرژی هوشمند را به دست می آوردبا استفاده از الگوریتم های کنترل پیشرفته و سنسورهای دقیق، می تواند مطابق با شرایط واقعی بهینه سازی و تنظیم کند و بهره وری انرژی سیستم را بهبود بخشد.
5طراحی انتقال گرما کارآمد:خنک کننده های دمای ثابت فرکانس متغیر معمولاً از مبادلات گرما کارآمد در طراحی اجزای انتقال گرما برای بهبود بهره وری انتقال گرما و اثرات مبادله گرما استفاده می کنند.این می تواند مصرف انرژی را کاهش دهد و کارایی خنک کننده را بهبود بخشد.
خلاصه،کنترل فرکانس متغیر به خنک کننده های فرکانس متغیر دمای ثابت امکان می دهد تا از طریق تطبیق بار به مزایای بهره وری انرژی و صرفه جویی در انرژی در عملیات واقعی دست یابند.کار با بار جزئی، کاهش شروع و توقف مکرر و کنترل مصرف انرژی هوشمند.
