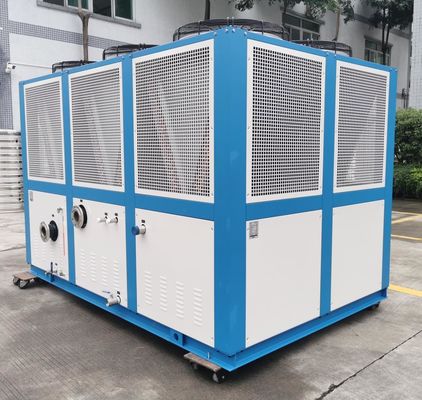

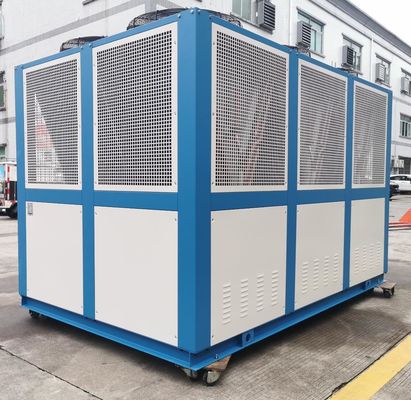

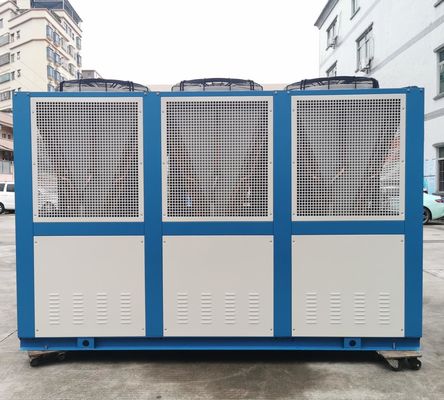

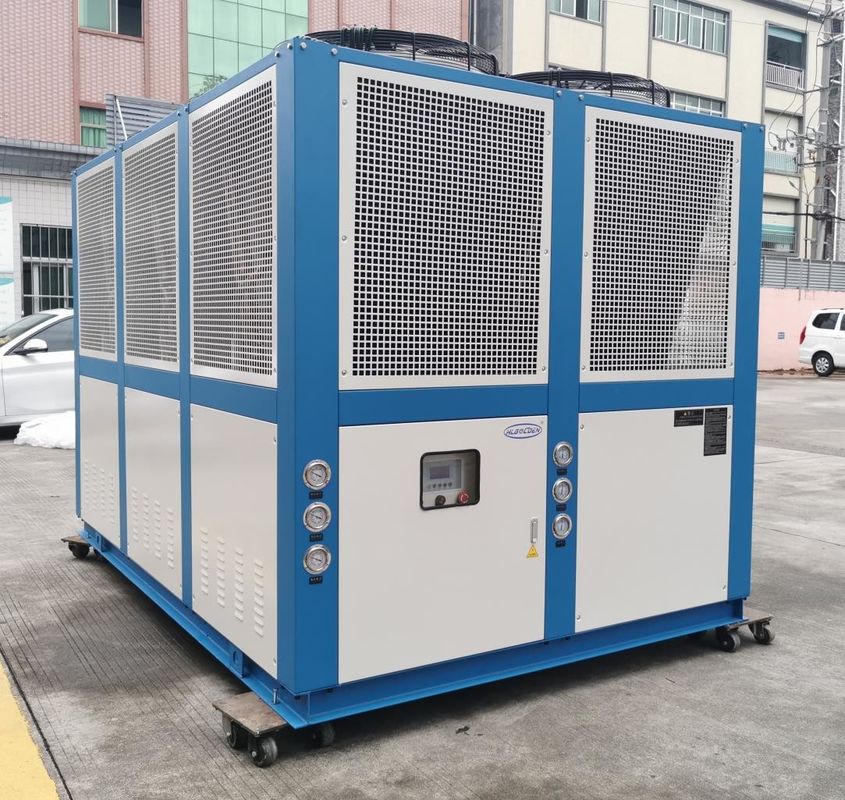

JLSF-75D خنک کننده پیچ صنعتی با کنترل میکرو کامپیوتری
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-75D |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 50 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر اسکرول هوا خنک | دمای محیط: | 5-35 درجه سانتیگراد |
|---|---|---|---|
| قدرت موتور کمپرسور: | 37-250 کیلو وات | مقدار کمپرسور: | 3 |
| تهویه کننده: | مبدل حرارتی لوله پره دار | سیستم کنترل: | کنترل میکرو کامپیوتر |
| ظرفیت خنک کننده: | 150-1000 کیلو وات | روش خنک کننده: | هوا خنک شد |
| اواپراتور: | مبدل حرارتی پوسته و لوله/صفحه | سطح سر و صدا: | ≤75dB(A) |
| مبرد: | R22/R407c/R410a | ||
| برجسته کردن: | چیلر پیچی هوا خنک صنعتی,مایکرو کامپیوتری خنک کننده پیچ با هوا,Microcomputer Air Cooled Screw Chiller |
||
توضیحات محصول
JLSF-75D خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده های آب خنک کننده ها
توضیحات محصول:
کولر رول خنک کننده هوا یک کولر است که از یک کمپرسور رول و تبعید گرما خنک کننده هوا استفاده می کند.از یک کمپرسور رول برای فشرده سازی یخچال با دمای پایین به گاز با دمای بالا و فشار بالا استفاده می کند، و سپس گرما را به محیط اطراف از طریق رادیاتور خنک کننده هوا برای دستیابی به اثر خنک کننده منتشر می کند.
کمپرسور های اسکرول یک نوع کمپرسور با کارایی بالا و کم سر و صدا هستند. در مقایسه با کمپرسور های سنتی متناوب، کمپرسور های اسکرول نسبت فشرده سازی بالاتر و سر و صدا لرزش کمتری دارند.از یک حرکت چرخش مانند گرداب برای فشرده سازی سریع و تخلیه یخچال استفاده می کند، فراهم کردن یک منبع خنک کننده با فشار بالا و جریان بالا.
رادیاتور خنک شده با هوا یک دستگاه خنک کننده است که از باد طبیعی یا فن ها برای انتقال گرما به محیط اطراف استفاده می کند.آن را از گرمای از کولر و کاهش درجه حرارت از طریق هوا در حال بستن در برابر سینک گرما و انتقال گرما کنوکشن.
ویژگی های تولید:
مزایای اصلی یخچال های چرخدار خنک کننده هوا عبارتند از:
1بهره وری بالا و صرفه جویی در انرژی:این کمپرسور، که دارای بهره وری فشرده سازی بالا است و می تواند ظرفیت خنک کننده و کارایی بالاتر را فراهم کند.روش تبعید گرما با خنک کردن هوا از پمپ های آب و برج های خنک کننده سیستم های خنک کننده آب سنتی اجتناب می کند.کاهش مصرف انرژی و هزینه های نگهداری.
2انعطاف پذیری و راحتی:از آنجا که نیازی به اتصال به منبع آب خنک کننده نیست ، کولر رول خنک کننده هوا توسط لوله آب خنک کننده محدود نمی شود و نصب و عیب یابی نسبتاً ساده است.براي مکان هاي مختلف مناسب است، چه کارگاه تولید صنعتی باشد و چه فضای اداری تجاری.
3قابل اعتماد بودن و ثبات:کمپرسور رول دارای ساختار ساده است که باعث کاهش فرسایش و میزان شکست قطعات مکانیکی می شود و قابلیت اطمینان سیستم را افزایش می دهد.رادیاتور خنک کننده با هوا به منابع آب خنک کننده خارجی وابسته نیست، جلوگیری از نشت و مشکلات کیفیت آب که ممکن است در سیستم خنک کننده آب رخ دهد.
4صرفه جویی در فضا:از آنجا که نیازی به مخازن آب خنک کننده و برج های خنک کننده نیست، کولرهای رول خنک کننده با هوا می توانند فضای نصب را صرفه جویی کنند و به ویژه برای مکان هایی که فضای محدودی دارند مناسب هستند.
لازم به ذکر است که خنک کننده های رول خنک کننده های هوا خنک کننده های هوا خنک کننده های رول خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های آب خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های هوا خنک کننده های آببه خصوص در دمای محیط بالا یا شرایط کار با بار بالابنابراین، هنگام انتخاب یک کولر، باید بر اساس الزامات کاربردی خاص و شرایط محیطی، ملاحظات جامع انجام شود.
اصل کار:
اصول کار کولر رول خنک کننده هوا به شرح زیر است:
1فرآیند فشرده سازی:اول، کمپرسور رول شروع به کار می کند. روتور گرداب درون آن، مایع خنک کننده ی دمای پایین را از طریق حرکت خود چرخش به داخل اتاق فشرده سازی جذب می کند.حرکت چرخش روتور گرد و غبار باعث فشرده شدن یخچال می شود و درجه حرارت و فشار آن افزایش می یابد.
2. فرآیند سردرگمی:یخچال با دمای بالا و فشار بالا از کمپرسور رول تخلیه می شود و وارد رادیاتور خنک کننده هوا (کوندانسور) می شود.یخچال از طریق سینک گرما عبور می کند و از طریق فن و انتقال گرما به محیط اطراف گرما را منتقل می کند.، که باعث خنک شدن یخچال می شود و به مایع تبدیل می شود.
3فرآیند گسترش:مایع یخچال فشرده وارد شیر گسترش (تجهیزات فشار) می شود که جریان و فشار یخچال را کنترل می کند. از طریق اثر خنک کننده شیر گسترش،فشار و دمای یخچال کاهش می یابد.، آماده ورود به بخارگر
4فرآیند تبخیر:یخچال وارد تبخیر کننده می شود و در لوله تبخیر کننده داخل تبخیر کننده جریان می یابد. در تبخیر کننده، یخچال گرما را از محیط خارجی جذب می کند،باعث تغییر یخچال از حالت مایع به حالت بخار می شوداین فرآیند گرما را از محیط اطراف جذب می کند و در نتیجه به یک اثر خنک کننده می رسد.
5فرآیند چرخه:خنک کننده به شکل بخار از تبخیر کننده خارج می شود و دوباره به کمپرسور رول جذب می شود. پس از فرآیندهای چرخه ای مانند فشرده سازی، تهویه،گسترش و تبخیر، خنک کننده به طور مداوم گردش می کند تا به یک اثر خنک کننده مداوم برسد.
از طریق اثر فشرده سازی کمپرسور رول و اثر تبعید گرما رادیاتور خنک کننده هوا،کولر رول خنک کننده با هوا می تواند گرما را از شیء یا سیستم خنک کننده خارج کند.، و آب خنک شده را به تجهیزات یا تجهیزات که نیاز به خنک شدن دارند، عرضه می کنند.کل سیستم به طور مداوم از طریق فرآیند چرخه ذکر شده در بالا کار می کند تا یک اثر خنک کننده پایدار را حفظ کند.
پارامترهای فنی:
| مدل | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| ظرفیت خنک کننده | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| کلوکالری/ساعت | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| جریان جریان | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| آب سرد | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | کیلوگرم | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| مدل | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| ظرفیت خنک کننده | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| کلوکالری/ساعت | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| محدوده دما | 5°C ~ 35°C ((تحت 0°C می تواند سفارشی شود) | ||||||||||
| منبع برق | 3N-380V/415V 50HZ/60HZ | ||||||||||
| کل قدرت | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| جریان جریان | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| آب سرد | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| کمپرسور | نوع | نوع پیچ نیمه بسته | |||||||||
| روش شروع | Y-△ | ||||||||||
| تعدیل ظرفیت | 0,25,50,75,100 | ||||||||||
| قدرت ورودی | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| روغن یخ زده | نوع | HBR-A01 | |||||||||
| حجم پر کردن | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| مواد خنک کننده | نوع | R-22/R407C | |||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | ||||||||||
| تبخیرگر | حجم پر کردن | کیلوگرم | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| نوع | پوسته و لوله | ||||||||||
| تهویه کننده | قطر | mm | DN1250 | DN150 | DN200 | ||||||
| نوع | نوع باله آلومینیومی با دستکش مس با کارایی بالا + فن روتور خارجی کم سر و صدا | ||||||||||
| حجم هوا خنک کننده | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| دستگاه محافظ | سوئیچ ولتاژ بالا و پایین، محافظت ضد یخ، پلاگین محلول، شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | ||||||||||
| ابعاد | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | کیلوگرم | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صنعت کاربرد:
یخچال های چرخدار خنک کننده هوا برای مکان های زیر مناسب هستند:
1کارگاه تولید صنعتی:یخچال های رول خنک شده با هوا می توانند خنک کننده برای فرآیندهای مختلف تولید صنعتی مانند برش لیزر، چاپ، قالب گذاری تزریق پلاستیک، مونتاژ الکترونیکی و غیره باشند.آنها برای محیط های تولید صنعتی مناسب هستند که نیاز به ظرفیت خنک کننده زیاد و عملکرد پایدار دارند..
2دفاتر تجاری:کولرهای رول خنک کننده هوا می توانند منابع آب خنک کننده برای سیستم های تهویه مطبوع مرکزی در ساختمان های تجاری باشند.بیمارستان ها و مدارس برای ارائه ظرفیت خنک کننده کارآمد برای سیستم های تهویه مطبوع بزرگ.
3اتاق های تجهیزات الکترونیک و ارتباطات:عملکرد تجهیزات الکترونیکی و تجهیزات ارتباطی مقدار زیادی گرما تولید می کند و برای حفظ عملکرد عادی تجهیزات نیاز به خنک سازی دارد.یخچال های رول خنک کننده با هوا می توانند اثرات خنک کننده قابل اعتماد را برای تجهیزات الکترونیکی و اتاق های تجهیزات ارتباطی فراهم کنند، که ثبات و قابلیت اطمینان تجهیزات را تضمین می کند.
4استادیوم ها و تئاترها:استادیوم ها و تئاتر های بزرگ معمولاً به ظرفیت خنک کننده قوی نیاز دارند تا نیازهای راحتی مکان های شلوغ را برآورده کنند.یخچال های رول خنک شده با هوا می توانند تهویه مطبوع و یخچال کارآمد را در این مکان ها فراهم کنند تا اطمینان حاصل شود که تماشاگران و بازیگران راحت هستند.
5تجهیزات برق و ایستگاه های فرعی:تجهیزات برق و ایستگاه های فرعی در طول کار مقدار زیادی گرما تولید می کنند و برای حفظ عملکرد عادی تجهیزات نیاز به خنک سازی دارند.یخچال های چرخدار خنک کننده با هوا می توانند خنک کننده قابل اعتماد برای تجهیزات برق و ایستگاه های فرعی باشند، که ثبات و قابلیت اطمینان تجهیزات را تضمین می کند.
کولر رول مناسب با خنک کننده هوا باید بر اساس الزامات خاص کاربرد و شرایط محیطی انتخاب شود.بهترین مدل و اندازه را می توان بر اساس نیازهای خنک کننده و ظرفیت سیستم تعیین کرد، اطمینان از اینکه کولر می تواند نیازهای خنک کننده سایت را برآورده کند.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر شامل موارد زیر است:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال ها در جعبه های چوبی استاندارد بسته بندی و ارسال می شوند. تمام اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی یک پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
روش های مختلف تنظیم کولر در دستگاه کنسرو چیست؟
در ماشین آلات کنسروسازی، پیکربندی کولر می تواند با توجه به نیازهای خاص و ویژگی های تجهیزات مکانیکی متفاوت باشد.در زیر چند روش پیکربندی رایج وجود دارد:
1خنک کننده مستقیم:در پیکربندی خنک کننده مستقیم، کولر به طور مستقیم آب خنک کننده را به قطعات یا محصولات که نیاز به خنک شدن دارند از طریق کولر یا لوله های خنک کننده منتقل می کند.این پیکربندی برای موقعیت هایی که نیاز به خنک سازی سریع دارند مناسب است.، مانند خنک کردن مستقیم مخازن، آب بطری یا سایر محصولات.
2خنک کننده غیر مستقیم:در پیکربندی خنک کننده غیرمستقیم، کولر آب خنک کننده را از طریق سیستم گردش خنک کننده به یک مبادله گرما یا خنک کننده متوسط منتقل می کند.و سپس محیط خنک کننده را به قطعات مورد نیاز برای خنک شدن در ماشین آلات یا محصول کنسرو می فرستد.این می تواند کنترل و تنظیم بهتر دمای خنک کننده را به دست آورد، که برای موقعیت هایی با الزامات سختگیرانه تر دمایی مناسب است.
3برج خنک کننده:برج خنک کننده یکی دیگر از پیکربندی های خنک کننده رایج است. در این پیکربندی، کولر برای دستیابی به اثر خنک کننده از طریق برج خنک کننده گرما را به هوا در جو منتقل می کند.برج های خنک کننده اغلب برای مدیریت مقدار زیادی از گرما استفاده می شود، مانند خطوط کنسروسازی با سرعت بالا، که در آن برج های خنک کننده می توانند ظرفیت خنک کننده اضافی را برای نگه داشتن تجهیزات در حال اجرا فراهم کنند.
4ترکیب چند کولر:برای خطوط تولید کنسرو بزرگ یا موقعیت هایی که نیاز به ظرفیت خنک کننده بیشتری دارند، می توان چندین کولر را ترکیب کرد.کولر های متعدد را می توان به صورت موازی یا به صورت سریالی پیکربندی کرد تا ظرفیت خنک کننده بیشتری و انعطاف پذیری بیشتری داشته باشند.این روش پیکربندی می تواند با توجه به نیازهای واقعی برای پاسخگویی به نیازهای مختلف تولید گسترش داده و تنظیم شود.
لازم به ذکر است که روش پیکربندی مخصوص کولر باید با توجه به نوع ماشین آلات کنسرو، الزامات فرآیند و نیازهای خنک کننده ارزیابی و انتخاب شود.هنگام پیکربندی کولربرای اطمینان از بهترین اثر خنک کننده و عملکرد سیستم، توصیه می شود با سازنده تجهیزات یا یک مهندس حرفه ای بحث دقیق داشته باشید.
