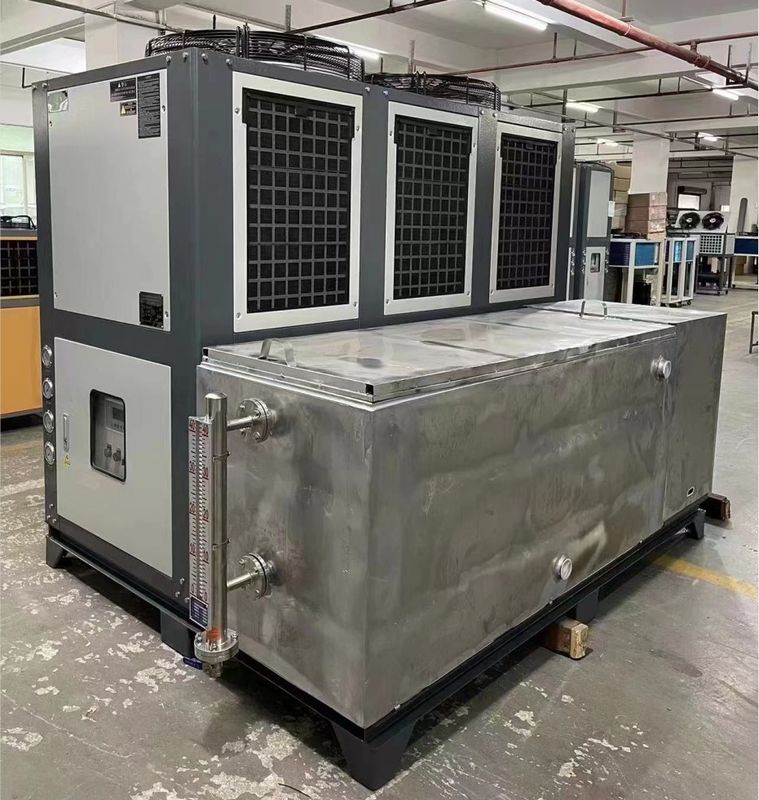

JLSF-25HP خنک کننده آب خنک شده با مخزن عایق برای صنعت کاغذ
جزئیات محصول:
| محل منبع: | دونگوان چین |
| نام تجاری: | JIALIS |
| گواهی: | CE/ISO9001 |
| شماره مدل: | JLSF-25HP |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 SET |
|---|---|
| قیمت: | Discuss |
| جزئیات بسته بندی: | جعبه چوبی تخته سه لا |
| زمان تحویل: | 15 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 150 واحد در ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | چیلر آب خنک هوا | سیستم کنترل: | PLC / میکرو کامپیوتر |
|---|---|---|---|
| دمای آب خروجی: | 5-50 درجه سانتیگراد | نوع کمپرسور: | اسکرول / نیمه هرمتیک / هرمتیک |
| اواپراتور: | مبدل حرارتی پوسته و لوله/صفحه | کندانسور: | لوله پره دار |
| مخزن آب: | 1000 تا 1500 لیتر | فن های کندانسور: | محوری / گریز از مرکز |
| سطح سر و صدا: | ≤65dB(A) | ولتاژ: | 220V/380V/415V/440V/480V |
| فرکانس: | 50 هرتز / 60 هرتز | مبرد: | R22/R407C/R134A/R410A/R404A |
| سیستم حفاظتی: | فشار بالا/پایین، جریان آب، اضافه بار و غیره | پمپ: | گریز از مرکز / عمودی |
| تضمین: | 12 ماه | ||
| برجسته کردن: | دستگاه خنک کننده آب خنک کننده هوا برای صنعت کاغذ,خنک کننده آب خنک کننده تانک,Insulated Tank Air Cooled Water Chiller |
||
توضیحات محصول
JLSF-25HP خنک کننده آب خنک شده با مخزن عایق برای صنعت کاغذ
توضیحات محصول:
کولر یکپارچه خنک کننده هوا یک دستگاه خنک کننده است که شامل یک کولر، یک مخزن آب عایق و یک پمپ گردش خارجی است.و گرما از سیستم خنک کننده از طریق یک فن بدون یک منبع آب خنک کننده اضافی خارج می شود.طراحی یکپارچه کولر یکپارچه خنک کننده هوا باعث می شود نصب برای کاربران آسان تر شود.
مشخصات محصول:
در زیر برخی از ویژگی ها و سناریوهای کاربرد کولرهای یکپارچه خنک کننده هوا ذکر شده است:
1نصب ساده:کولر یکپارچه خنک کننده هوا یک برج خنک کننده و یک کولر را یکپارچه می کند و نصب آن نسبتاً ساده است بدون سیستم های لوله کشی و آب خنک کننده پیچیده.
2صرفه جویی در فضا:در مقایسه با سیستم های خنک کننده سنتی، کولرهای یکپارچه خنک کننده هوا فضای کمتری را اشغال می کنند و برای مکان هایی با فضای محدود مناسب هستند.
3. فن داخلی:کولر یکپارچه خنک کننده هوا دارای یک فن داخلی است و گرما از طریق کار فن خارج می شود، بدون پمپ های اضافی آب خنک کننده و برج های خنک کننده.
4کار مستقل:کولر یکپارچه خنک کننده با هوا می تواند به طور مستقل بدون نیاز به یک منبع آب خنک کننده خارجی کار کند و برای برخی از محیط هایی که آب خنک کننده فراهم نمی شود مناسب است.
اصل کار:
اجزای اصلی کولر خنک کننده هوا شامل یک کمپرسور، یک تهویه هوا، یک شیر انبساط و یک تبخیرگر است. در اینجا یک مرور کلی از جریان کار آن ارائه شده است:
1کمپرسور گاز خنک کننده با فشار پایین و دمای پایین را جذب می کند و آن را به گاز با فشار بالا و دمای بالا فشرده می کند.
2این گاز خنک کننده با دمای بالا و فشار بالا وارد تهویه کننده هوا می شود، با هوای اطراف تبادل گرما می کند و گرما را به محیط خارج می کند.در حالی که یخچال از حالت گازی به حالت مایع فشرده می شود.
3مایع خنک کننده با فشار بالا از شیر انبساط عبور می کند، فشار ناگهان کاهش می یابد و به مایع خنک کننده با فشار پایین و دمای پایین تبدیل می شود.
4مایع خنک کننده با دمای پایین و فشار پایین وارد تبخیر کننده می شود، گرما را جذب می کند و به صورت گاز تبخیر می شود.و دمای داخلی کاهش می یابد تا به هدف خنک کننده برسد..
5گاز خنک کننده دوباره به کمپرسور جذب می شود تا یک چرخه را تکمیل کند.
مزایای کولر های خنک کننده هوا شامل نصب ساده، عدم نیاز به برج های خنک کننده و پمپ های آب خنک کننده و هزینه های نگهداری پایین است.کارایی آن کمتر از کولر های خنک کننده آب است، به خصوص در دمای محیط بالا و بهره وری آن بیشتر کاهش می یابد
| 1 کمپرسور | 5 تبخیرگر | 9 سنسور دما | 13 دریچه بای پاس |
| 2 تهویه کننده | 6 شیر توپ | 10 مخزن آب | 14 کنترل کننده ولتاژ پایین |
| 3 خشک کن فیلتر | 7 سوئیچ ضد یخ | 11 فشار سنج پمپ آب | 15 کنترل کننده ولتاژ بالا |
| 4 دریچه انبساط | 8 سوئیچ شناور | پمپ آب |
16 شیر فشار |
پارامترهای فنی:
| مدل | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| ظرفیت خنک کننده | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| کلوکالری/ساعت | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| محدوده دما | 5°C-35°C ((کمتر از 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| پمپ گردش | قدرت | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| سر | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| تبخیرگر | جریان | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| ظرفیت آب | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطر | اینچ | نصف اینچ | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن واحد | کیلوگرم | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| مدل | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| ظرفیت خنک کننده | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| کلوکالری/ساعت | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| محدوده دما | 5°C-35°C ((کمتر از 0°C می تواند سفارشی شود) | |||||||||
| منبع برق | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| کل قدرت | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| کمپرسور | نوع | نوع رول یا پیستون هیرمیتیک | ||||||||
| قدرت | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| پمپ گردش | قدرت | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| سر | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مواد خنک کننده | نوع | R22/R407c/R134a/R410a | ||||||||
| روش کنترل | دریچه کششی سنجش دمای فشار خارجی | |||||||||
| حجم پر کردن | کیلوگرم | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| تبخیرگر | جریان | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| ظرفیت آب | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطر | اینچ | 1.5" | 2 " | 2.5" | 3 سانتی متر | |||||
| تهویه کننده | نوع | مجموعه ای از فلک های آلومینیومی لوله دار | ||||||||
| فن | نوع | جریان محوری | ||||||||
| حجم هوا | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| دستگاه محافظ | سوئیچ فشار بالا و پایین، محافظت ضد یخ، پلاگین فیوزبل / شیر ایمنی، دستگاه محافظت از بیش از حد، محافظ بیش از حد گرم شدن کویل، سوئیچ محافظت از دمای خودکار و غیره. | |||||||||
| اندازه ماشین | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن واحد | کیلوگرم | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صنعت کاربرد:
یخچال های خنک کننده با هوا به طور گسترده ای در صنایع زیر استفاده می شوند:
1تولید:خنک کننده های خنک کننده هوا به طور گسترده ای در تولید استفاده می شوند، به ویژه در فرآیندهای تولید که نیاز به مقدار زیادی خنک کننده دارند. به عنوان مثال پردازش فلز، پردازش پلاستیک، پردازش لاستیک،تولید شیشه و صنایع دیگر همه نیاز به تجهیزات خنک کننده برای کنترل دمای تجهیزات یا محصولات دارند..
2صنایع شیمیایی:در صنعت شیمیایی، بسیاری از فرآیندهای نیاز به کنترل دمای برای اطمینان از واکنش های کارآمد دارند.خنک کننده های خنک کننده با هوا می توانند در طول واکنش های شیمیایی اثر خنک کننده ای پایدار داشته باشند و واکنش دهنده ها را در محدوده دمایی مناسب نگه دارند.
3صنعت داروسازی:بسیاری از فرایندهای داروسازی در صنعت داروسازی نیاز به کنترل دقیق دمای دارند.تجهیزات آزمایشگاهیو داروها و واکسن ها
4صنعت مواد غذایی و نوشیدنی:تجهیزات خنک کننده اغلب برای کنترل دمای محصولات در طول پردازش مواد غذایی و تولید نوشیدنی مورد نیاز است.تجهیزات نگهداری و ذخیره سازی، و نیازهای خنک کننده در خطوط تولید نوشیدنی.
5صنعت چاپ:در طول فرآیند چاپ، به خصوص در چاپ بزرگ،تجهیزات خنک کننده برای کنترل دمای چاپگر برای اطمینان از کیفیت چاپ و عملکرد عادی تجهیزات مورد نیاز استیخچال های خنک کننده با هوا می توانند اثرات خنک کننده پایدار را فراهم کنند و نیازهای صنعت چاپ را برآورده کنند.
علاوه بر صنایع ذکر شده، کولر های خنک کننده هوا نیز به طور معمول در سیستم های تهویه مطبوع ساختمان، تولید الکترونیک، صنایع انرژی،و آزمایشگاه ها و موسسات تحقیقاتیکاربرد آنها در این صنایع عمدتا برای کنترل دمای تجهیزات یا محصولات، بهبود بهره وری تولید، تضمین کیفیت محصول و پاسخگویی به الزامات فرآیند خاص است.
صنایع اتوبوس تولیدات مهندسی شیمی صنایع الکترونیک صنایع الکترواستات
صنعت تزریق قالب سازی صنعت داروسازی صنعت بسته بندی پلاستیکی صنعت چاپ
اپورت و خدمات:
پشتیبانی فنی و سرویس کولر خنک کننده هوا شامل:
1. 24/7 پشتیبانی مشتری
2نصب و نگهداری کنترل از راه دور
3تشخیص از راه دور و رفع مشکل
4مشاوره و راهنمایی از طریق تلفن/ایمیل
5. اسناد و راهنماهای کاربر پسند
6. به روز رسانی و ارتقاء نرم افزار
7. قیمت هزینه قطعات یدکی و مواد مصرفی
بسته بندی و حمل:
یخچال های خنک کننده هوا بسته بندی شده و در جعبه های چوبی پلائیوود استاندارد ارسال می شوند. همه اجزای آن با یک فیلم محفوظ و محافظت می شوند و سپس واحد برای حمل آسان بر روی پالت قرار می گیرد.و برچسب اطلاعات علامت حمل و نقل را روی جعبه چوبی قرار دهید تا تحویل صحیح را تضمین کنید.
چرا یک کولر هوا خنک کننده به یک مخزن آب بزرگ خارجی نیاز دارد؟
چند دلیل اصلی وجود دارد که چرا یخچال های خنک کننده هوا مجهز به یک مخزن آب بزرگ خارجی هستند:
1ظرفیت خنک کننده اضافی را فراهم کنید:یک مخزن آب خارجی می تواند حجم بیشتری را فراهم کند و در نتیجه ظرفیت حرارتی سیستم خنک کننده را افزایش دهد.این بدان معنی است که کولر می تواند بار گرمای بزرگتر را تحمل کند و در صورت نیاز ظرفیت خنک کننده بیشتری را فراهم کندیک مخزن آب با ظرفیت بزرگ می تواند آب خنک کننده بیشتری را ذخیره کند و به سیستم اجازه می دهد تا اثر خنک کننده ای پایدارتر را در هنگام کار با بار بالا فراهم کند.
2افزایش زمان تبادل گرما آب خنک کننده:مخزن آب خارجی می تواند زمان تبادل گرما را طولانی تر کند و به آب خنک کننده زمان بیشتری برای تبادل گرما با تهویه دهنده می دهد.این باعث افزایش اثر خنک کننده و باعث می شود سیستم خنک کننده کارآمدتر.
3دمای آب خنک کننده را کاهش دهید:یک مخزن آب خارجی با ظرفیت بزرگ می تواند آب خنک کننده بیشتری را نگه دارد و باعث می شود دمای آب خنک کننده آهسته تر افزایش یابد.این تضمین می کند که دمای آب خنک کننده همیشه در سطح پایین نگه داشته می شود، فراهم کردن یک اثر خنک کننده پایدارتر.
4. کاهش فرکانس گردش سیستم خنک کننده:مخزن آب خارجی می تواند به عنوان یک بافر ذخیره برای آب خنک کننده عمل کند و فرکانس گردش سیستم خنک کننده را کاهش دهد.این کمک می کند تا عمر سیستم خنک کننده را افزایش دهد و مصرف انرژی را کاهش دهد.
5نگهداری و تمیز کردن راحت:مخزن آب خارجی می تواند به طور مستقل از واحد خنک کننده نگهداری و تمیز شود، به طوری که برای اپراتورها برای انجام نگهداری و بازرسی روزانه آسان است.چون مخزن آب در فضای باز قرار دارد، همچنین اشغال فضای داخلی و تولید سر و صدا را کاهش می دهد.
به طور خلاصه، مجهز به یک مخزن آب بزرگ خارجی می تواند ظرفیت خنک کننده اضافی را فراهم کند، زمان تبادل گرما را افزایش دهد، دمای آب خنک کننده را کاهش دهد، فرکانس چرخه را کاهش دهد،و نگهداری و تمیز کردن را تسهیل کنیداین مزایا به کولر اجازه می دهد تا خنک کننده را به طور کارآمدتر و قابل اطمینان تر فراهم کند.
